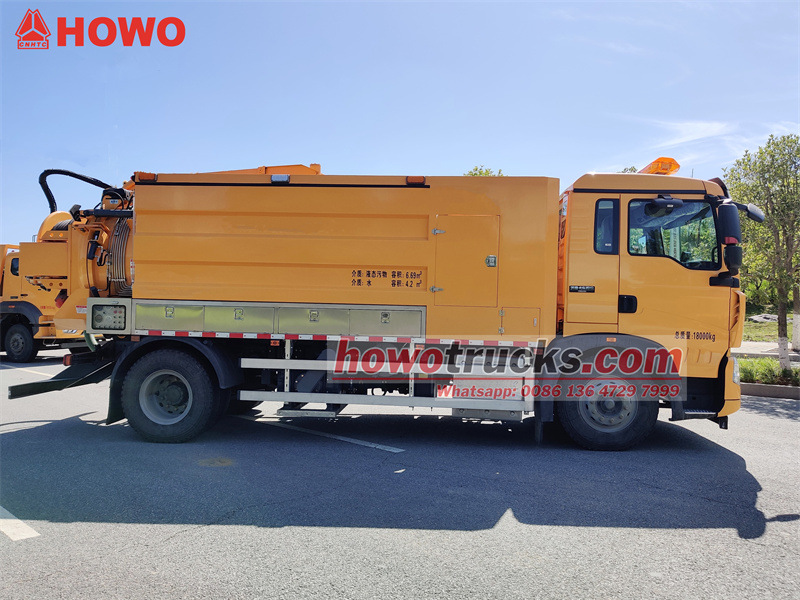

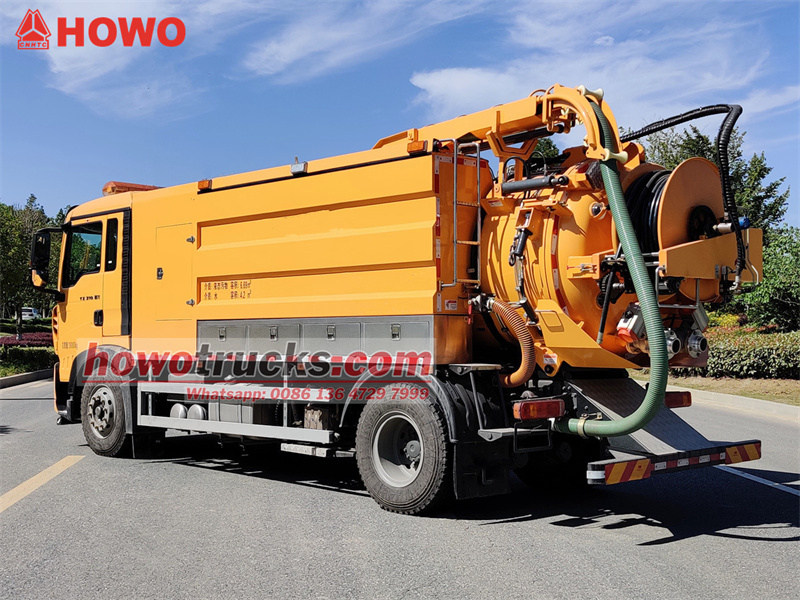

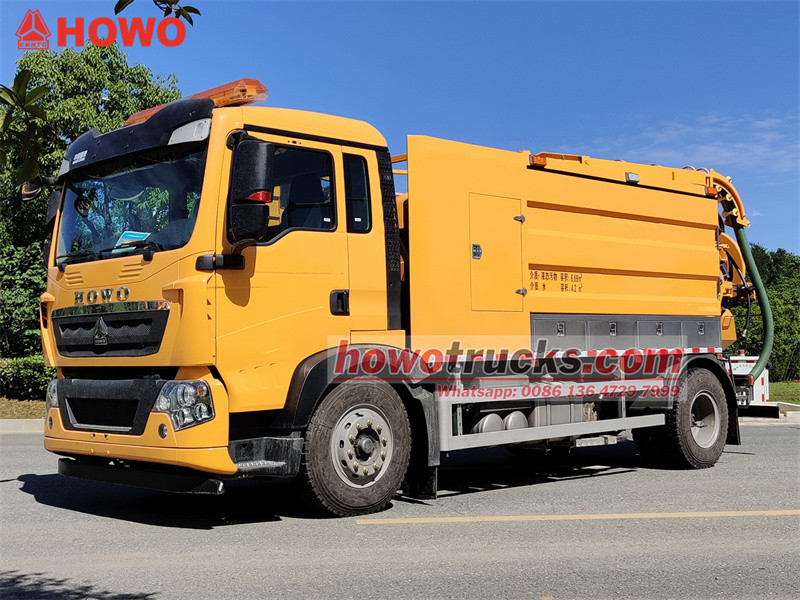

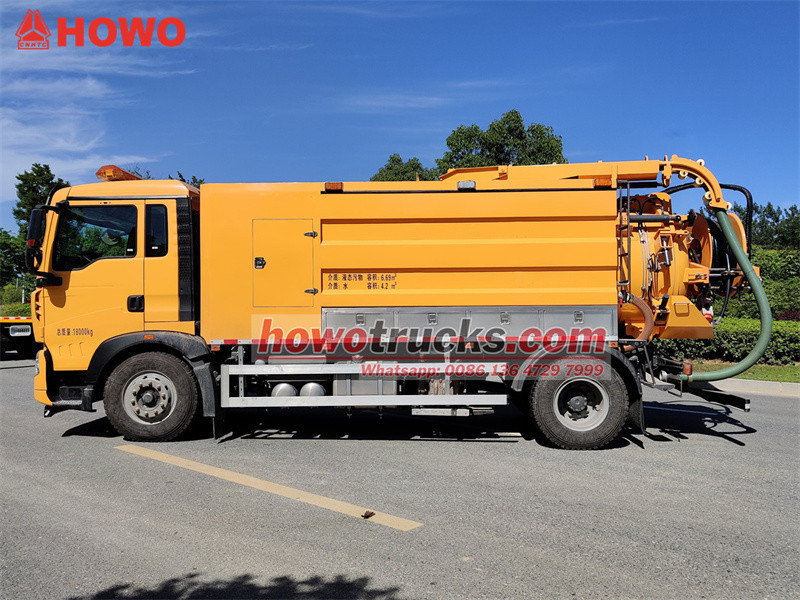

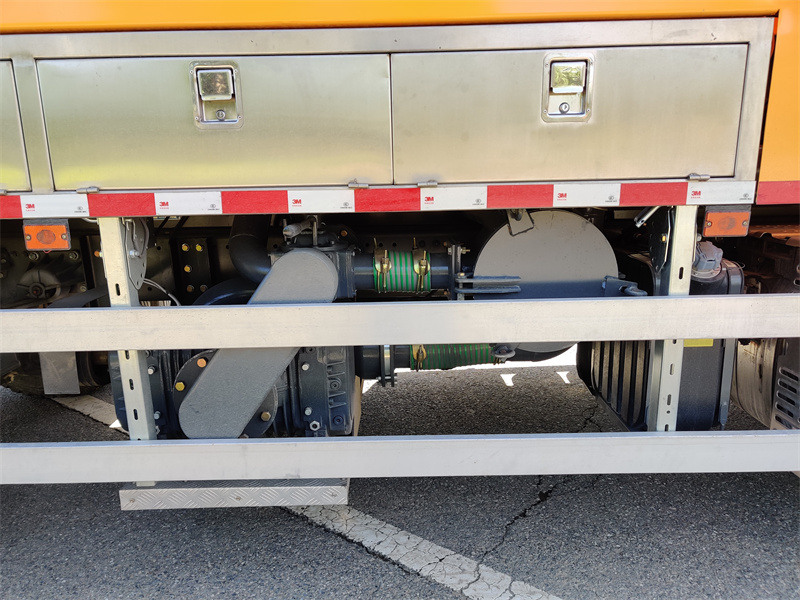

Kombinovaný bagrovací vůz HOWO 4x2 11cbm je upraven na základě polokabinového podvozku HOWO TX 2280. Má rozvor 4500 mm a je vybaven motorem Sinotruk MC07.31-60 a 6stupňovou převodovkou. Je vybaven nádrží na odpadní vodu o objemu 6,7 cbm a nádrží na čistou vodu o objemu 4,2 cbm vyrobenou z 5mm silné uhlíkové oceli. Na obou stranách korby nádrže jsou skříně na nářadí a jedna strana je vybavena ovládací jednotkou, navijákem zadních dveří, vypouštěcím ventilem, žebříkem, průzorem atd. Je vybaven vakuovým čerpadlem Jurop PVT400 a vysokotlakým čisticím čerpadlem 3N2-SZ.
Pracovní kapacita :
11cbmTyp kabiny :
Howo TX 2280 one and half cabinPohonný systém :
4x2,LHDRozvor (mm) :
4500Specifický motor :
310HP /Sinotruk MC07.31-60Převodovka :
Sinotruk 6-speed,manualPřední náprava (kg) :
6500Zadní náprava (kg) :

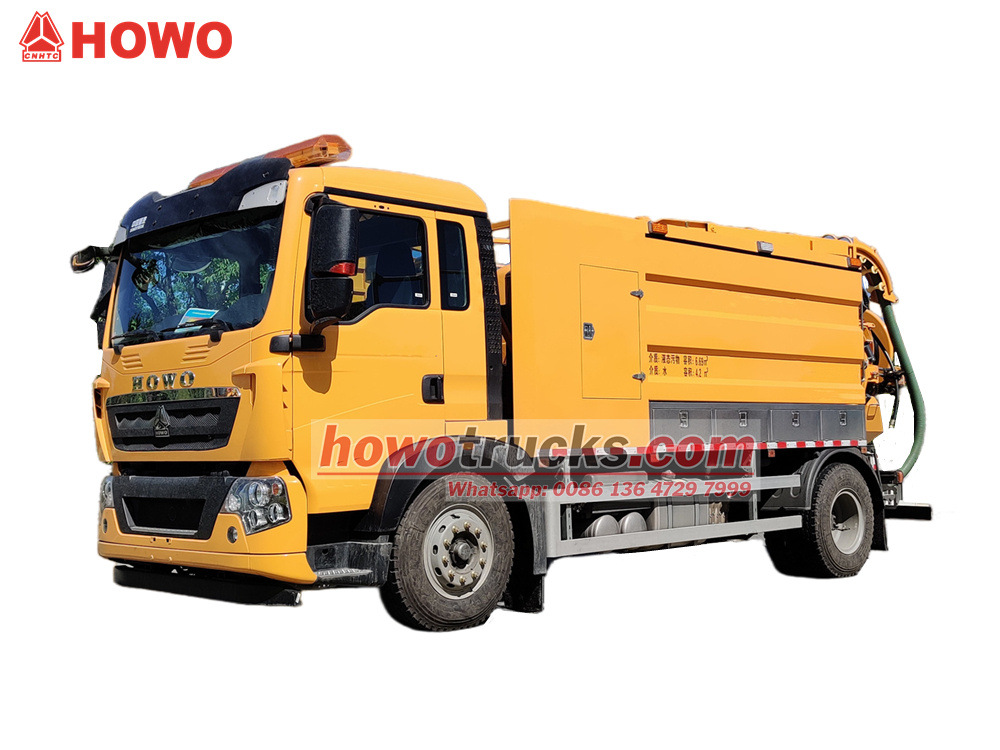

11500Ten/Ta/To Průmyslové vysavače HOWO Jsou vysoce účinná vozidla navržená speciálně pro údržbu komunálních potrubí. Jsou vybavena výkonným motorem Sinotruk MC07.31-60 a 6stupňovou převodovkou a využívají dvojitý systém vysokotlakého čištění a vakuového sání, který integruje funkce sání, čištění a odstraňování ucpání. Vysokotlaký čisticí systém využívá čerpadlo 3N2-SZ k natlakování čisté vody pro vyplachování skvrn a ucpání v kanalizaci, zatímco vakuový sací systém se spoléhá na čerpadlo Jurop PVT400 k rychlému odsávání kalů pomocí sacího ramene.

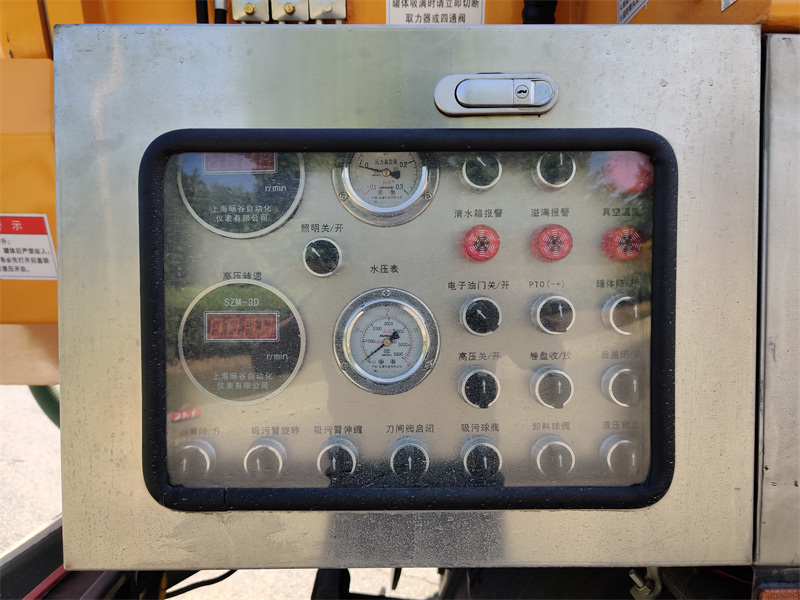

Vozidlo je vybaveno inteligentní řídicí jednotkou s integrovaným monitorováním přístrojů, včetně alarmů přeplnění a teploty podtlaku pro nádrže na čistou a odpadní vodu, a také elektronickými ovládacími knoflíky pro plynu, vývodový hřídel, vysoký tlak a osvětlení. Tyto knoflíky také ovládají zvedání nádrže, otevírání a zavírání zadního víka, zasouvání přihaňovače a ovládání sacího ramene, což zajišťuje pohodlnou obsluhu.

Naše továrna je profesionálním výrobcem v oblasti nákladních vozidel,
Zaručujeme, že všechny produkty jsou zcela nové a vysoce kvalitní.
»Ⅰ.Definice a úvod k produktu:
Výrobce:CS TRUCKS GROUP LIMITED
Vlastnosti produktu
1. Efektivní provoz: Velká nádrž o objemu 11 metrů krychlových snižuje časté zavlažování a odvodňování, čímž prodlužuje dobu jednoho provozu.
2. Inteligentní ovládání: Integrovaná ovládací jednotka umožňuje ovládání více systémů jedním dotykem, což zjednodušuje provoz.
3. Spolehlivý a odolný: Nádrž z uhlíkové oceli s antikorozní úpravou odolává náročným provozním podmínkám; vysoce kvalitní vakuové čerpadlo/vysokotlaké čisticí čerpadlo má nízkou poruchovost.
4. Bezpečnostní návrh: Vícenásobné alarmy a hydraulické zámky zabraňují nehodám způsobeným nesprávnou obsluhou.
» II.Parametr produktu pro vakuové tryskové čerpadlo HOWO 11CBMnákladní auto:
| HOWO 11CBM Kombinovaný vůz na čištění kanalizace | |||
| Generál | Značka vozidla | Nákladní vozy CS | |
| Model vozidla | CS5180GXH | ||
| Značka podvozku | HOWO | ||
| Celkový rozměr | 8980 * 2550 * 3250 mm | ||
| Celková hmotnost / Pohotovostní hmotnost | 18000 kg / 12700 kg | ||
| Zatížení náprav | 6500/11500 kg | ||
| Kabina | Kapacita kabiny | HOWO TX 2280 jeden a půl řádku, s klimatizací, USB, asistenční službou pro směr | |
| Motor | Typ paliva | Nafta, 6 válce v řadě, čtyřtaktní, přeplňovaný, s mezichladičem, vodou chlazený | |
| Značka | Sinotruk | ||
| Model | MC07.31-60 | ||
| Moc | 310 HP/ 225 kW | ||
| Jmenovité otáčky | 2200 ot./min | ||
| Maximální točivý moment | 1230N·m | ||
| Maximální točivý moment | 1200–1800 ot./min | ||
| Přemístění | 6,87 l | ||
| Emisní norma | Euro VI | ||
| Podvozek | Typ pohonu | 4x2, vlevo ruční pohon | |
| Přenos | Sinotruk 6stupňová manuální převodovka | ||
| Rozvor kol | 4500 mm | ||
| Počet náprav | 2 | ||
| Specifikace pneumatiky | 10.00R20 18PR | ||
| Číslo pneumatiky | 6 pneumatiky a 1 rezervní pneumatika | ||
| Maximální rychlost | 89km/h | ||
| Malovat | Metalická barva | ||
| Nástavba | Nádrž | Objem nádrže | 6700 litry nádrž na odpadní vodu, nádrž na čisticí vodu 4200 litrů |
| Materiál nádrže | 5mm uhlíková ocel s antiseptickou úpravou | ||
| Úhel zvedání nádrže | ≥45° | ||
| Vývěva | Vakuum Čerpadlo | Jurop PVT400 | |
| Tok | 2600 m³/h, 43300 l/min, 1530 cfm | ||
| Rychlost otáčení | 3400 otáčky za minutu | ||
| Maximální rychlost při maximálním podtlaku | 2900 ot./min | ||
| Vakuum | 27,8 Rtuť, 93 % | ||
| Kontinuální vakuum | 45 stupňů | ||
| Maximální tlak | 2 bary, 29 psi | ||
| Maximální výkon bez zátěže. | 100 koní/ 74 kW | ||
| Hmotnost | 240 kg | ||
Sací rameno | Vybavený | ||
| Sací hlava | Délka 7 m s DN 100 mm | ||
| Doba sání | 250 s | ||
| Trysky | Součástí balení je shluk trysek | ||
| Vývěva | Vysoce účinný, stupeň vakua 93%, rychlé sání a výtlak, sací výška 6 m. | ||
| Vysokotlaké čisticí čerpadlo | Typ | 3N2-SZ | |
| Tok | 102–200 l/min | ||
| Tlak | 6–43 MPa | ||
| Vysokotlaké potrubí | 30m vysokotlaké vodovodní potrubí o průměruφ19 | ||
| Tryska | Standardních 10 jednotek s různými modely | ||
| Zadní dveře lze hydraulicky otevřít pro úplné vyprázdnění pevných látek. | |||
| Veškeré standardní příslušenství: šachta, sada nářadí, anglický manuál..... | |||
| Volitelný | ** Materiál nádrže může být nerezová ocel. | ||
» Ⅲ.Produkt Podrobný úvod

Konfigurace jádra šasi

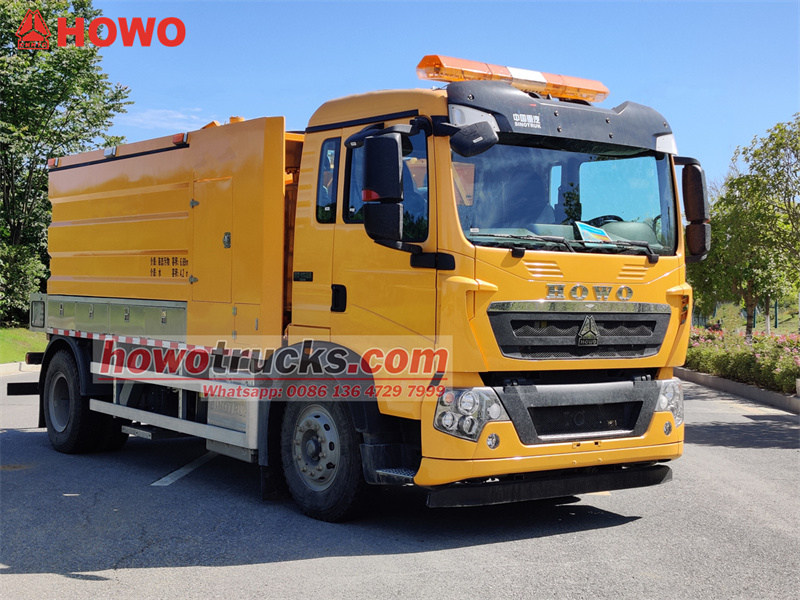

Kombinované tlakové vozidlo HOWO 4x2 11cbm je postaveno na jednopůlřadém podvozku HOWO TX 2280, který vyvažuje pohodlí a manévrovatelnost, a je tak vhodné pro městský provoz a složité silniční provoz.
• Rozvor: 4500 mm, což optimalizuje stabilitu vozidla a poloměr otáčení.
• Pohonné ústrojí: Je vybaven motorem Sinotruk MC07.31-60 s maximálním výkonem 310 koní a točivým momentem 1200 Nm, což splňuje požadavky na efektivní provoz. Je spárován se 6stupňovou převodovkou pro plynulé řazení a vynikající spotřebu paliva.

Specifikace horní části těla

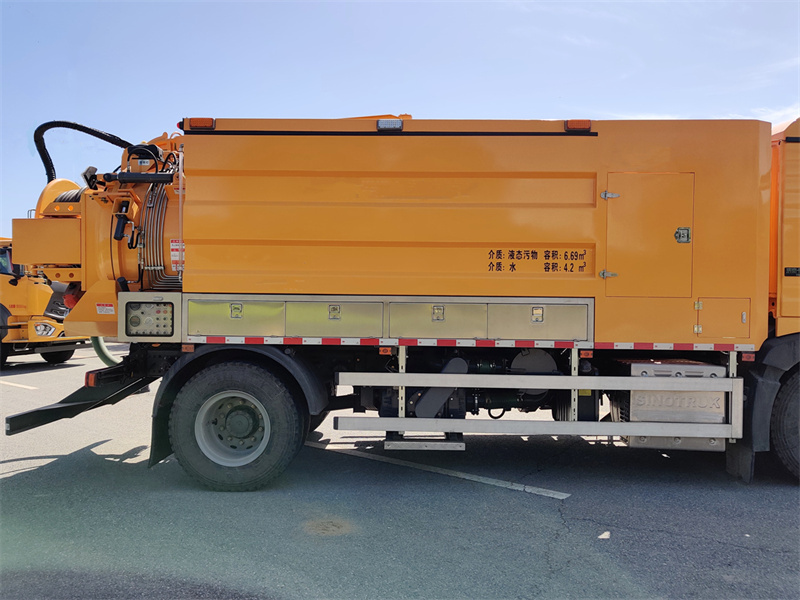

1. Návrh nádrže
• Kanalizační nádrž: 6,7 metrů krychlových, nádrž na sladkou vodu: 4,2 metrů krychlových, celková kapacita 11 metrů krychlových, splňující potřeby velkokapacitních provozů.
• Materiál a řemeslné zpracování: Vyrobeno z 5mm silné uhlíkové oceli s antikorozní úpravou, nabízí silnou odolnost proti nárazu a dlouhou životnost.
• Strukturální optimalizace: Nádrž je vybavena vnitřní deskou lámající vlny, která snižuje rozstřikování kapaliny a zvyšuje bezpečnost jízdy.

2. Vysokotlaký čisticí systém
• Vysokotlaké čerpadlo: Využívá vysokotlaké čisticí čerpadlo 3N2-SZ s tlakovým rozsahem 6-43 MPa a průtokem 102-200 l/min, které snadno čistí ucpané potrubí.
• Konfigurace trysek: Vyměnitelné trysky s různými úhly umožňují různé režimy čištění, včetně přímého tryskacího ...
• Pásové spojení navijáku: 30metrový vysokotlaký čisticí buben lze pro pohodlnou obsluhu zasunout a vysunout.

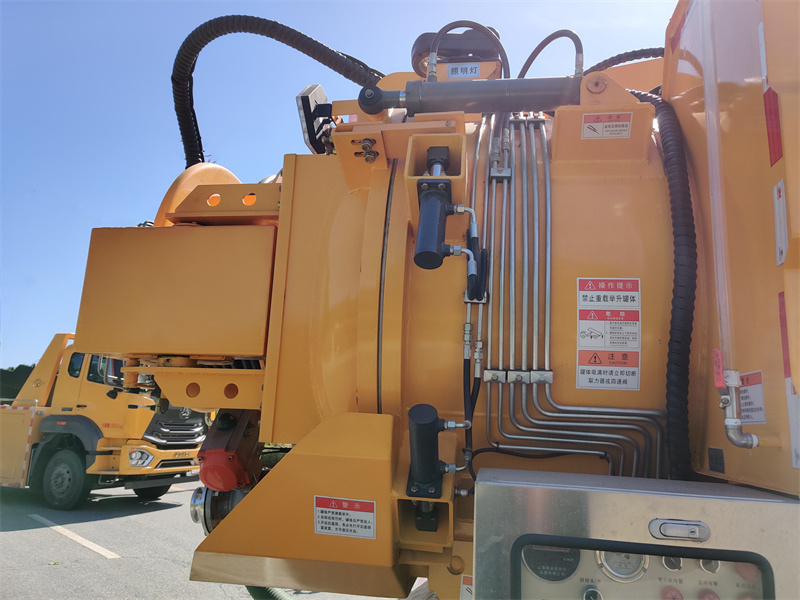

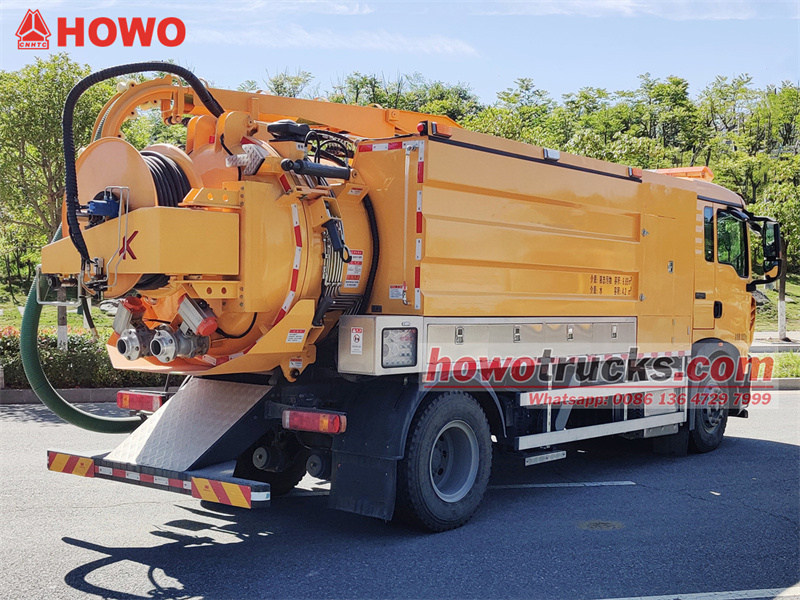

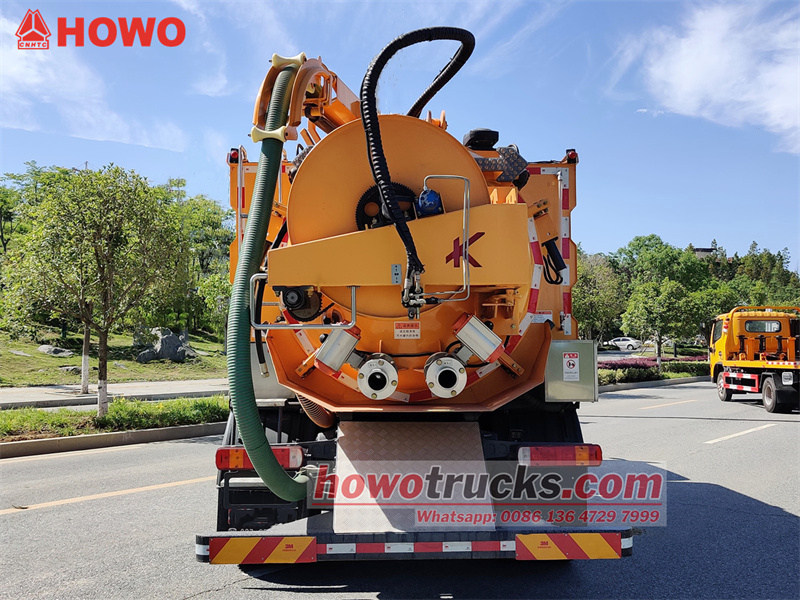

3. Funkční komponenty zadních dveří
• Naviják zadních dveří: Je vybaven vysokotlakým čisticím bubnem, který umožňuje rychlé zasunutí a vysunutí, což usnadňuje čištění.
• Vypouštěcí ventil: Zajišťuje rychlé vypouštění odpadních vod, podporuje gravitační nebo tlakové vyprazdňování. • Žebřík a průzor: Zadní žebřík umožňuje snadnou údržbu a průzor poskytuje vizuální zobrazení hladiny kapaliny v nádrži.

Základní operační systémy
1. Systém vakuového sání

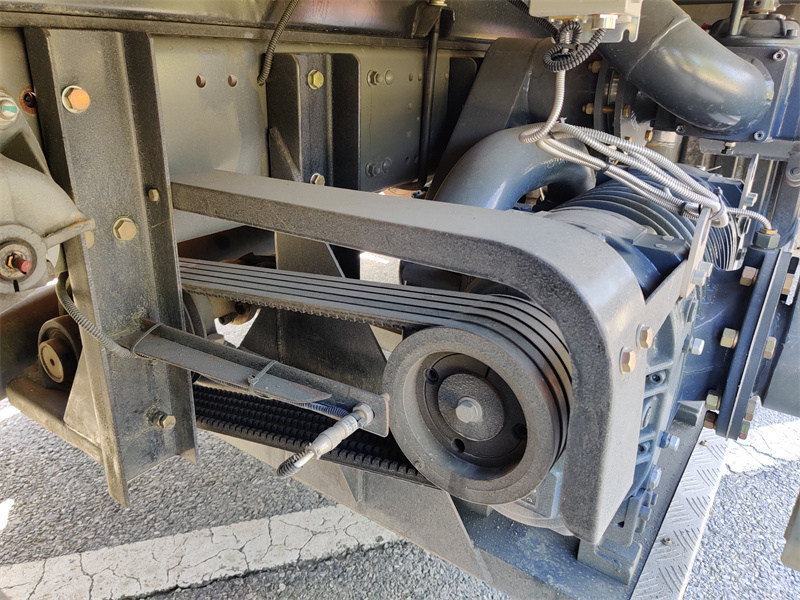

• Vývěva: Je vybaven italskou vakuovou pumpou Jurop PVT400 a nabízí rychlé sací rychlosti a vysokou úroveň podtlaku, což zvyšuje účinnost sání o 30 %.

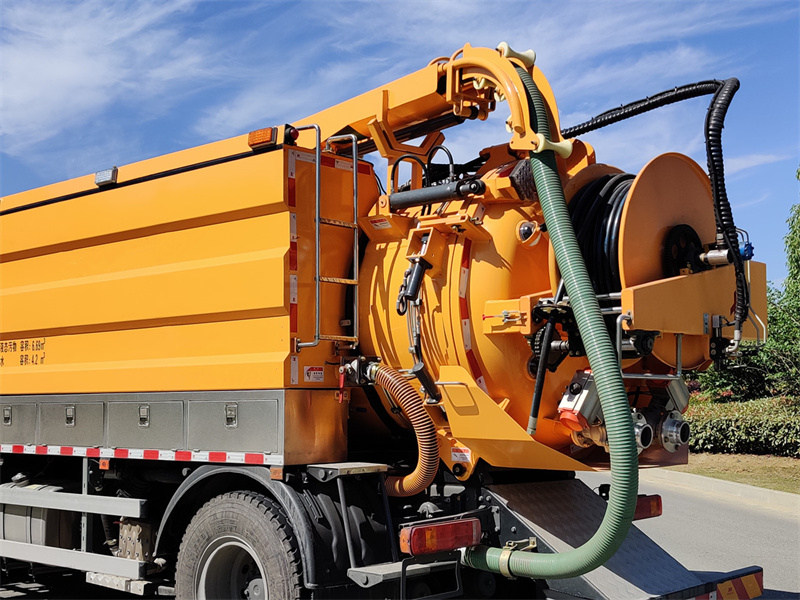

• Sací rameno: 360° Rotační konstrukce umožňuje zvedání, vysouvání a otáčení, což umožňuje hluboký průnik do úzkých prostor, jako jsou kanalizace a septiky.

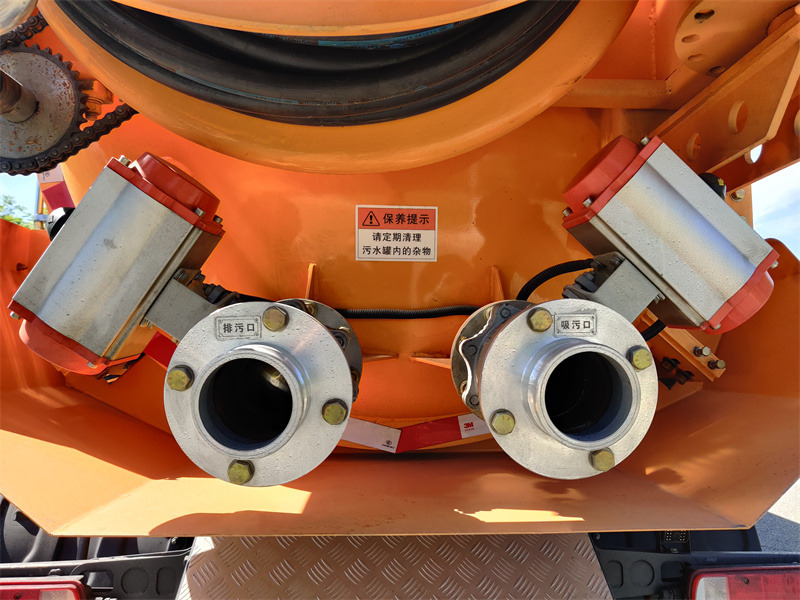

• Nožový šoupátkový ventil, sací kulový ventil a výtlačný kulový ventil: Kulové kohouty s ovládáním zapínání/vypínání zajišťují vynikající utěsnění.

2. Vysokotlaký čisticí systém
• Vysokotlaké čerpadlo: Využívá vysokotlaké čisticí čerpadlo 3N2-SZ s tlakovým rozsahem 6-43 MPa a průtokem 102-200 l/min, které snadno čistí ucpané potrubí.
• Konfigurace trysek: Vyměnitelné trysky s různými úhly umožňují různé režimy čištění, včetně přímého tryskacího ...
• Pásové spojení navijáku: 30metrový vysokotlaký čisticí buben lze pro pohodlnou obsluhu zasunout a vysunout.
-
Produkty -- 100% přizpůsobené Úroveň jedna!
1. můžeme návrhy provést podle dle vašeho požadavku.
2. Můžeme vám nabídnoutvysoká kvalita a rozumná cena
3. Můžeme vám nabídnoutspolehlivý poprodejní servis
4. mámezkušený profesionální designérský tým
5.rychlé dodání. Jakákoli objednávka je vítána.
My, CS TRUCKS, také dodáváme náhradní díly (originální, OEM a náhradní) pro všechny typy nákladních vozidel a přívěsů.
se slevou a pěknou kvalitou, abychom zajistili, že nákladní automobily a přívěsy našich zákazníků budou v dobrém provozním stavu.
»Ⅳ. Princip fungování
1. Systém vakuového sání: Vakuové čerpadlo Jurop PVT400 generuje podtlak, který je poté nasáván do nádrže z uhlíkové oceli o objemu 6,7 krychlových metrů pomocí sacího ramene. Na horní části nádrže je instalován přepouštěcí ventil, který automaticky spustí alarm přeplnění a uzavře sací otvor, aby se zabránilo zpětnému toku. Sací rameno je hydraulicky nastavitelné pro zvedání, zasouvání a otáčení, aby se přizpůsobilo různým provozním polohám.
2. Vysokotlaký čisticí systém: Během provozu pohání podvozkový vývodový hřídel vysokotlaké čisticí čerpadlo 3N2-SZ, které vhání čistou vodu z nádrže na čistou vodu a vypouští ji přes trysky cívky, čímž propláchne vnitřní stěny potrubí. Vysokorychlostní proud vody vytváří silnou nárazovou sílu, která odstraňuje odolné skvrny.
