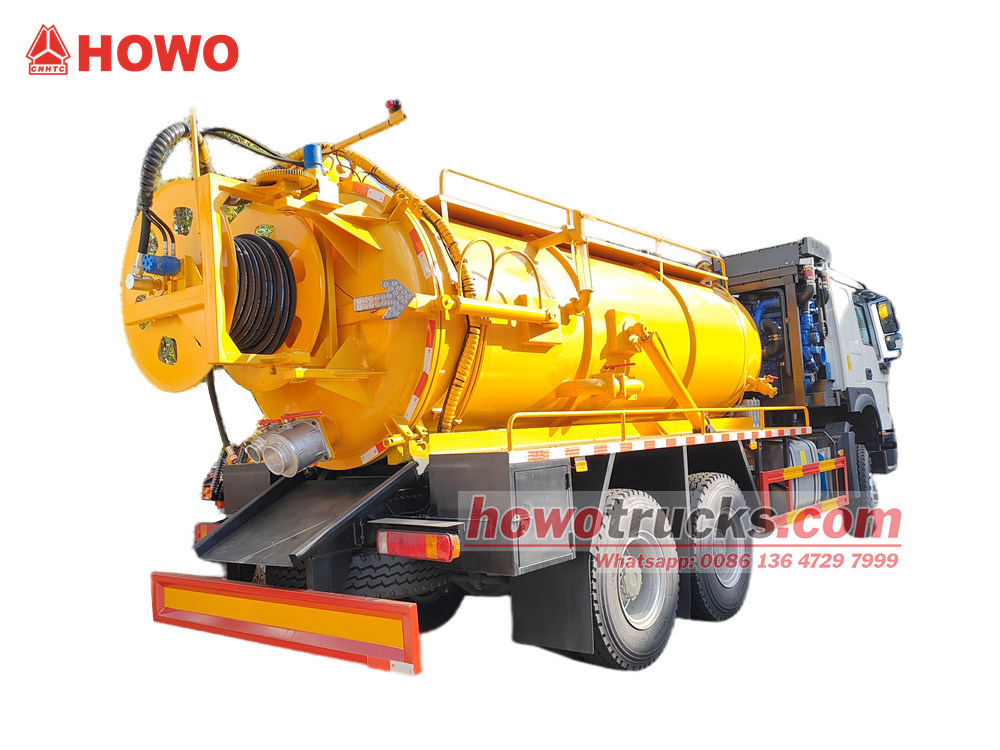

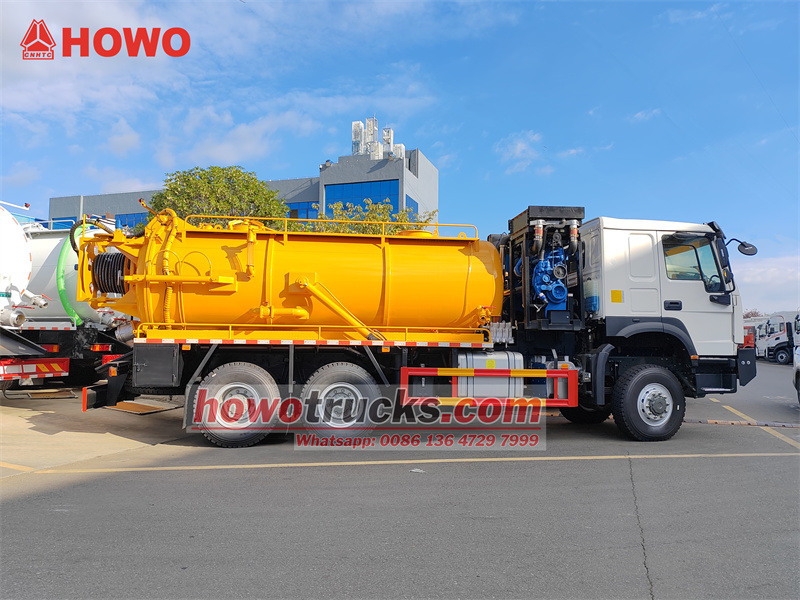

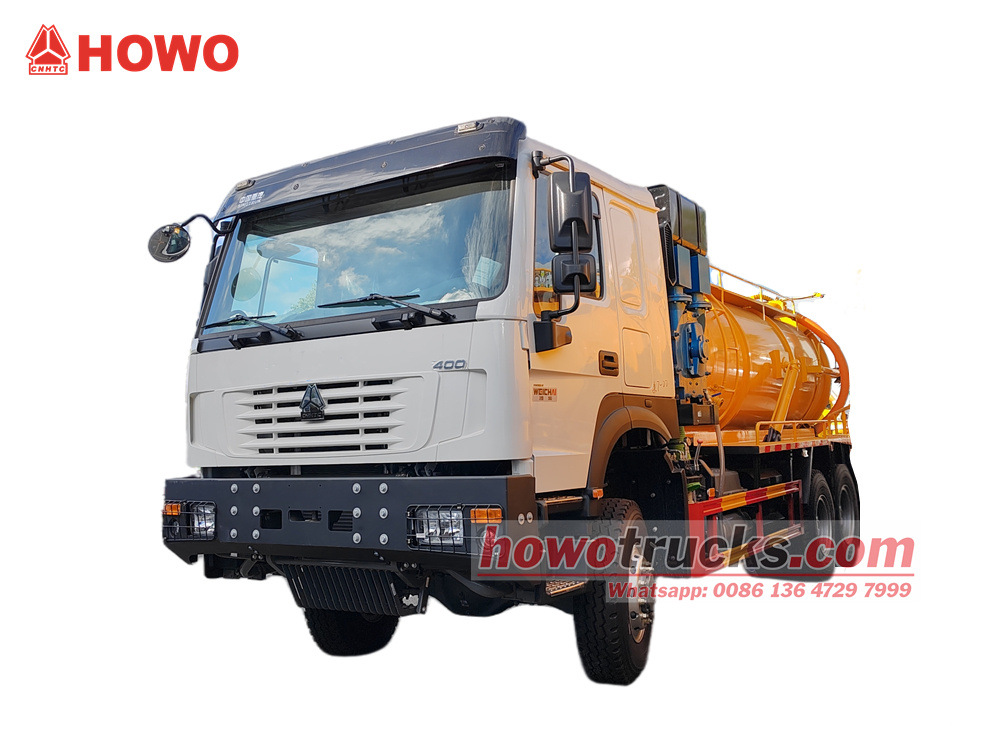

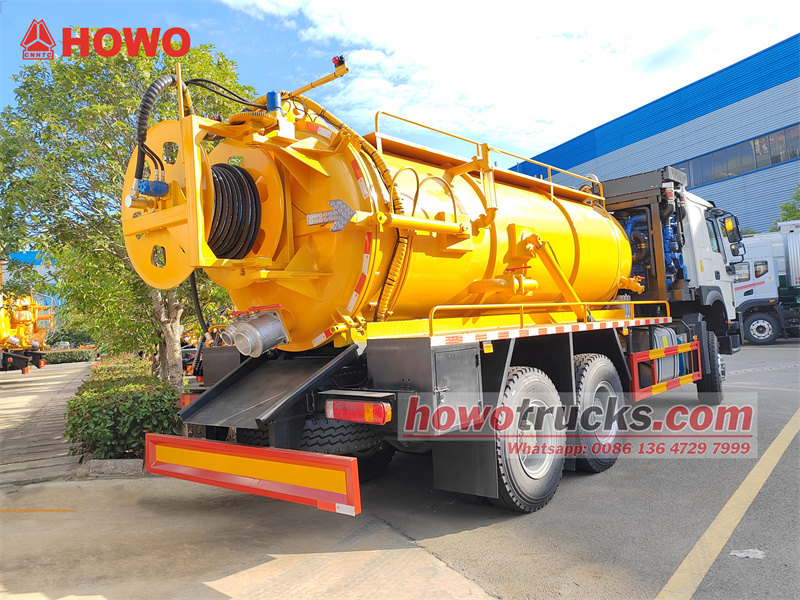

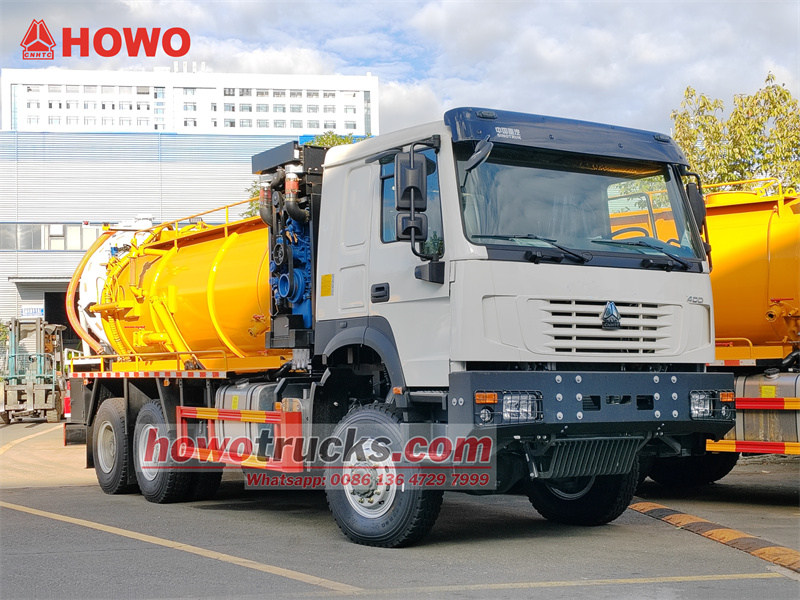

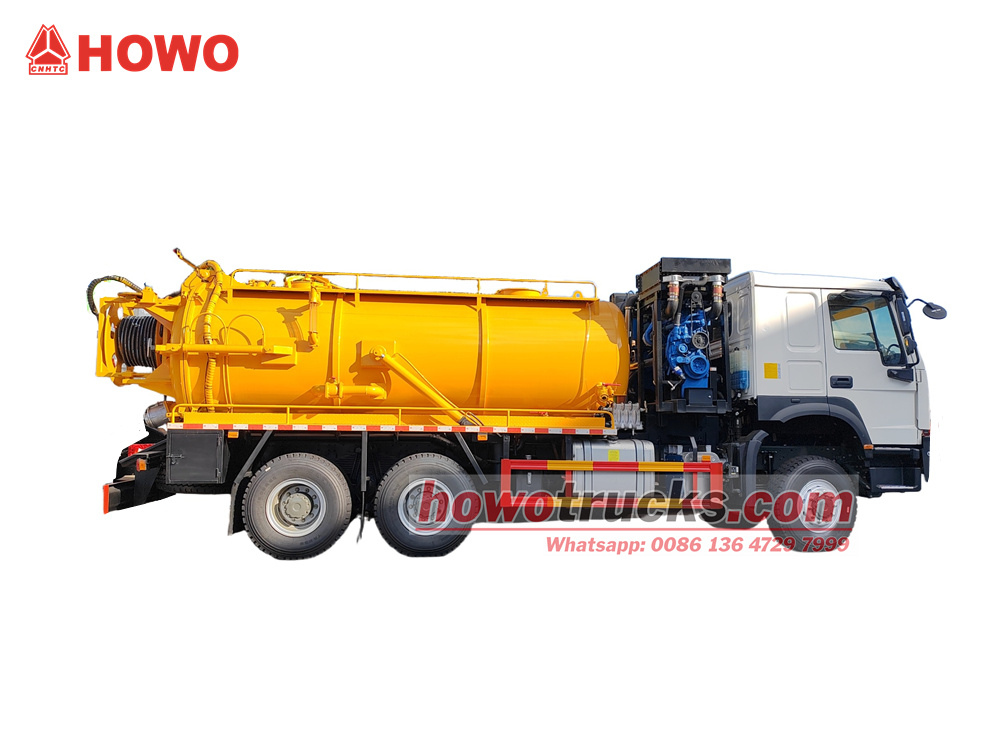

Kombinovaný bagrovací vůz HOWO 6X6 s objemem 12 kubických metrů je upraven na základě podvozku Sinotruk HOWO 6x6 s pohonem všech kol. Má poloviční kabinu, rozvor 4300 mm + 1400 mm a je vybaven motorem Weichai WP10H400E62 Euro 6 o výkonu 400 koní a 10stupňovou převodovkou HW19710. Vozidlo je vybaveno nádrží na odpadní vodu o objemu 10 metrů krychlových a nádrží na čisticí vodu o objemu 2 metry krychlové, přičemž každá má samostatné přihrádky.
Vozidlo Howo pro odsávání odpadních vod je vybaveno nádrží na hydraulický olej, výpustným ventilem, vakuovým čerpadlem pro cirkulaci vody SK-15, sacím a výpustným potrubím pro odpadní vody, vysokotlakým čisticím čerpadlem, vysokotlakým čisticím navijákem, odlučovačem vodní páry, odlučovačem oleje a plynu, kontrolním okénkem hladiny kapaliny a žebříkem.
Pracovní kapacita :
12cbmTyp kabiny :
Howo one and half cabinPohonný systém :
6x6,LHDRozvor (mm) :
4300+1400Specifický motor :
400HP/WP10H400E62Převodovka :
HW 19710 10-speed,manualPřední náprava (kg) :
7000Zadní náprava (kg) :
1800(2 axles)
Výrobce:CSTRUCKS GROUP LIMITED.
Jsme profesionální výrobce speciálních vozidel,
Zbrusu nové a100 %Kvalitnízaručeno.
▶Ⅰ. Představení produktu:

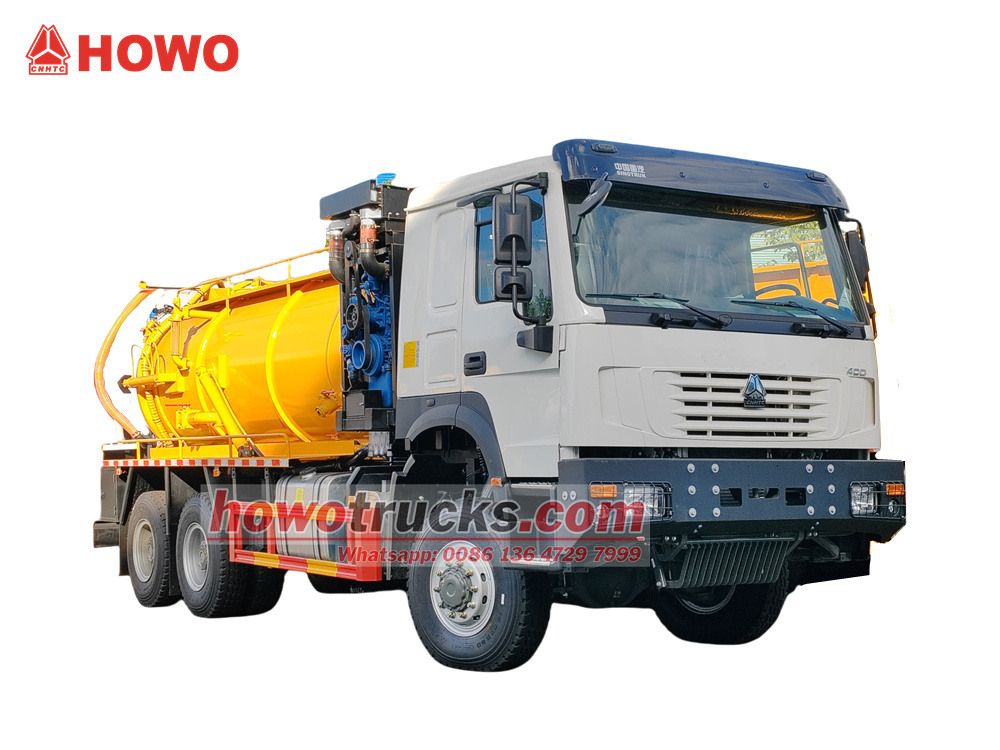

Ten/Ta/ToKombinované vakuové tryskové vozidlo Howo 6x6 je určen pro prohlubování městských potrubí, odstraňování odpadních vod a čištění vysokotlakým vzduchem. Je vybaven motorem Weichai o výkonu 400 koní a 10stupňovou převodovkou a nabízí silný výkon. Vozidlo je vybaveno integrovaným 10m³ kanalizační nádrž a 2m³ nádrž na čistou vodu, každá se samostatnými přihrádkami. Je vybavena vakuovým čerpadlem pro cirkulaci vody SK-15, vysokotlakým čisticím čerpadlem a navijákem a efektivně provádí sání, odvodňování a proplachování potrubí. Toto vozidlo integruje funkce sání, odvodňování a vysokotlakého proplachování odpadních vod, díky čemuž je vhodné pro složité silniční podmínky a vysoce intenzivní provoz a nabízí terénní schopnosti a efektivní výkon.
▶II. ProduktFunkce:
1. Přizpůsobivost terénu: Pohon 6x6 + podvozek s vysokou světlou výškou snadno zvládá složité situace, jako jsou záplavy ve městě a horské silnice.
2. Víceúčelové vozidlo: Integrované funkce odsávání odpadních vod, odvodňování a vysokotlakého proplachování snižují investiční náklady na zařízení.
3. Efektivní provoz: Konstrukce přihrádky + vysoce výkonné vakuové čerpadlo a vysokotlaké čisticí čerpadlo zkracují provozní cykly a zvyšují efektivitu jednotlivých jízd.
4. Spolehlivý a odolný: Podvozek Sinotruk HOWO + motor Weichai Golden Hnací ústrojí zajišťuje nízkou poruchovost a snadnou údržbu.
▶Ⅱ. ProduktSpecifikace:
| Howo 6x6Vůz na čištění odpadů hydro tryskou | ||||
| Generál | Značka vozidla | Nákladní vozy CS | ||
| Model vozidla | CS5250GXH | |||
| Značka podvozku | ISUZU | |||
| Celkový rozměr | 9350 * 2550 * 3930 mm | |||
| Celková hmotnost / Pohotovostní hmotnost | 25000 kg / 12500 kg | |||
| Zatížení náprav | 7000/18000 (dvounápravová skupina) | |||
| Kabina | Kapacita kabiny | SINOTRUK HOWO 6X6 podvozek s kabinou, jedna a půl řada, s klimatizací, USB, asistenční službou směru | ||
| Motor | Typ paliva | Řadový šestiválec, přímé vstřikování, vodou chlazený, čtyřtaktní, přeplňovaný turbodmychadlem a mezichladičem, elektronicky řízené vysokotlaké vstřikování common rail, Hi+SC | ||
| Značka | WEICHAI | |||
| Model | WP10H400E62 | |||
| Moc | 400 koní/ 294 kW | |||
| Jmenovité otáčky | 1900 ot./min | |||
| Maximální točivý moment | 1900 N.m | |||
| Maximální točivý moment | 1200-1300 ot./min | |||
| Přemístění | 9,5 l | |||
| Emisní norma | Euro 2 | |||
| Podvozek | Typ pohonu | 6x6, vlevo ruční pohon | ||
| Přenos | HW19710 10stupňová manuální | |||
| Rozvor kol | 4300+1400 mm | |||
| Počet náprav | 3 | |||
| Specifikace pneumatiky | 12,00R20 | |||
| Číslo pneumatiky | 10 pneumatiky a 1 rezervní pneumatika | |||
| Maximální rychlost | 85 km/h | |||
| Malovat | Metalická barva | |||
| Nástavba | Nádrž | Objem nádrže | 10000 litry nádrž na odpadní vodu, nádrž na čisticí vodu 2000 litrů | |
| Materiál nádrže | Uhlíková ocel | |||
| Vývěva | Vysoký tlak Vakuum Čerpadlo | SK-15 YIFENG Vakuové čerpadlo pro cirkulaci vody | ||
| Maximální tlak | 8000 Pa | |||
| Čerpací rychlost | 15 metrů³/min | |||
| úroveň vakua(-450 mmHg) prozjížďka hodnotit | 13,5 m³/min | |||
| Úhel zvedání nádrže | 45 stupňů | |||
| Jmenovité otáčky | 970 ot./min | |||
| Moc | Vývěva | 30 kW | ||
| Kompresor | 37 kW | |||
| Sací hlava | 7m | |||
| Trysky | Součástí balení je shluk trysek | |||
| Vývěva | Vysoce účinný, stupeň vakua 93%, rychlé sání a výtlak, sací výška 6 m. | |||
| Vysokotlaké čerpadlo | Typ | SYLT/SY90-56 | ||
| Tok | 350 l/min | |||
| Tlak | 17 MPa | |||
| Vysokotlaké potrubí | 30m vysokotlaké vodovodní potrubí o průměruφ19 | |||
| Tryska | Standardních 10 jednotek s různými modely | |||
| Zadní dveře lze hydraulicky otevřít pro úplné vyprázdnění pevných látek. | ||||
| Veškeré standardní příslušenství: šachta, sada nářadí, anglický manuál..... | ||||
| Volitelný | ** Materiál nádrže může být nerezová ocel. | |||
▶Ⅲ. ProduktPodrobnosti:

Konfigurace jádra šasi
1. Typ pohonu: Pohon všech kol 6x6, vhodný pro náročné podmínky, jako je bláto, svahy a nezpevněné cesty.
2. Kabina: Jednoapůlřadá kabina, tři místa k sezení.
3. Rozvor: 4300 + 1400 mm, dvojitý rozvor.
4. Pohonné ústrojí:
Motor: Weichai WP10H400E62, splňující emisní normu Euro 6, se pyšní výkonem 400 koní a vysokým točivým momentem při nízkých otáčkách, vhodným pro stoupání s těžkými náklady.
Převodovka: HW19710 desetistupňová manuální převodovka s širokým rozsahem převodových stupňů a poměrů.

Horní část těla:

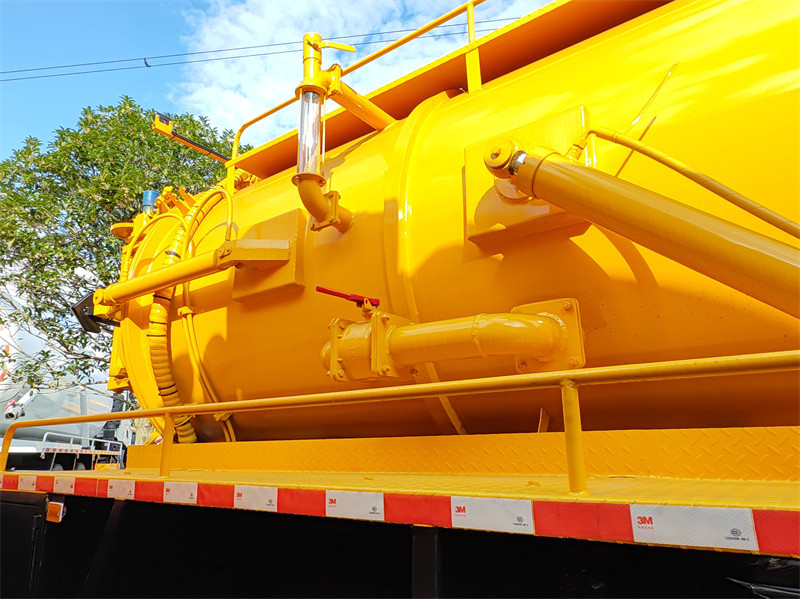

Horní část karoserie je jádrem kombinovaného bagrovacího vozidla a integruje 12 metrů krychlových nádrž a různé specializované provozní vybavení.
• Sestava nádrže:
Celková kapacita: 12 metrů krychlových.
o Konstrukce s oddělenými přihrádkami: Využívá nádrž na odpadní vodu o objemu 10 metrů krychlových a nádrž na čistou vodu o objemu 2 metry krychlové. Tato konstrukce zajišťuje přísné oddělení čistých a znečištěných médií. Nádrž na čistou vodu poskytuje čistou vodu pro vysokotlaký čisticí systém, zatímco nádrž na odpadní vodu ukládá získaný odpad. Tyto oddělené přihrádky zabraňují vzájemnému ovlivňování obou systémů, což výrazně zlepšuje provozní efektivitu a pohodlí.

Základní provozní komponenty:
1. Systém vakuového sání:

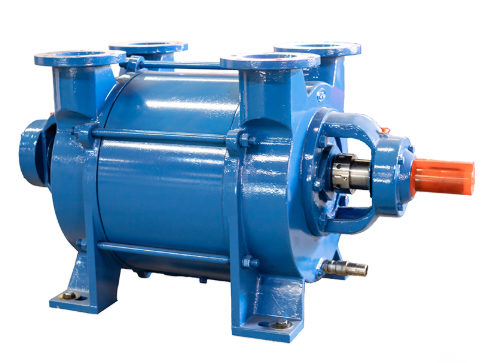

Základní vybavení:Vakuové čerpadlo pro cirkulaci vody Yifeng SK-15. S maximální sací kapacitou 15 m³S maximálním podtlakem -0,093 MPa a maximálním podtlakem -0,093 MPa nabízí toto čerpadlo vysokou rychlost čerpání, vysoký podtlak a schopnost snášet malé množství kapaliny, což z něj činí klíč k efektivnímu odsávání odpadních vod.
Pomocné systémy: Tyto vývěvy, vybavené odlučovačem vodní páry a odlučovačem oleje a plynu, účinně oddělují vlhkost a olejovou mlhu od nasávaného vzduchu, čímž chrání vakuové čerpadlo a zabraňují znečištění životního prostředí.
Sací potrubí: Vybaven sacím a výtlačným potrubím o velkém průměru pro rychlé a spolehlivé připojení, což zajišťuje efektivní odsávání.



2. Vysokotlaký čisticí systém:

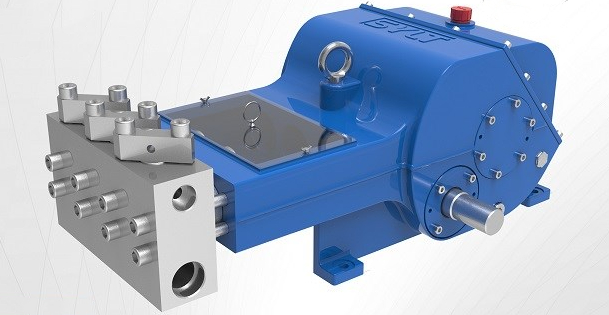

Základní vybavení: Vysokotlaké čisticí čerpadlo SYLT/SY90-56 s průtokem 350 l/min vytváří extrémně vysokotlaký proud vody pro odstraňování ucpání a proplachování stěn potrubí.

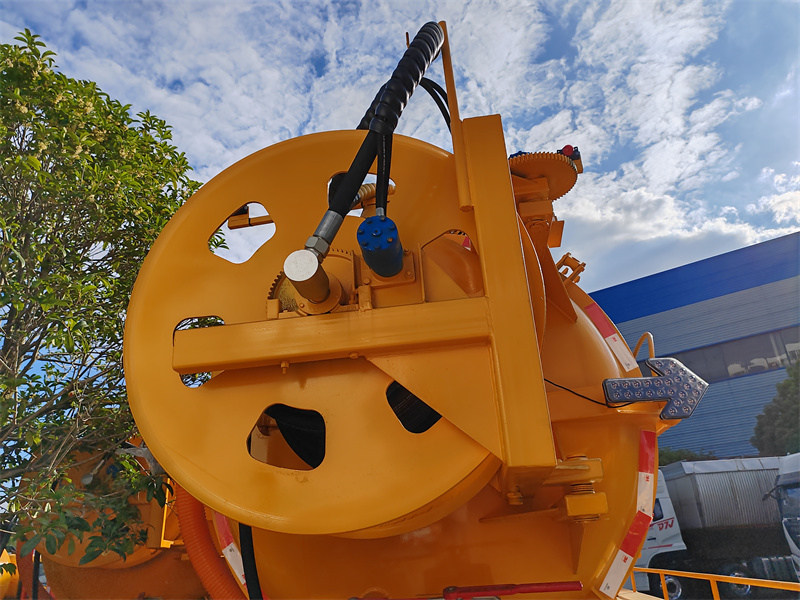

Provozní zařízení: Vysokotlaký čisticí naviják, obvykle vybavený vysokotlakou hadicí dlouhou několik desítek metrů a specializovanou čisticí tryskou, nabízí flexibilní provoz a dokáže proniknout hluboko do potrubí.
3. Hydraulický systém:

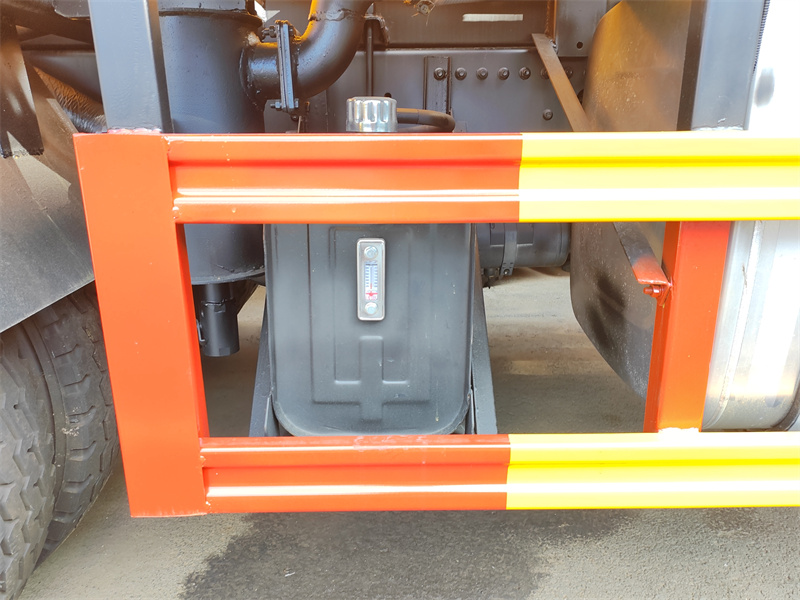

Zdroj energie: Nezávislá nádrž na hydraulický olej a hydraulické čerpadlo zajišťují stabilní a spolehlivý hydraulický výkon pro vakuové čerpadlo, naviják a další zařízení.


4. Další zařízení:
o Zařízení pro sledování hladiny kapaliny: Umožňuje obsluze sledovat hladinu kapaliny v nádrži v reálném čase, aby se zabránilo přetížení.

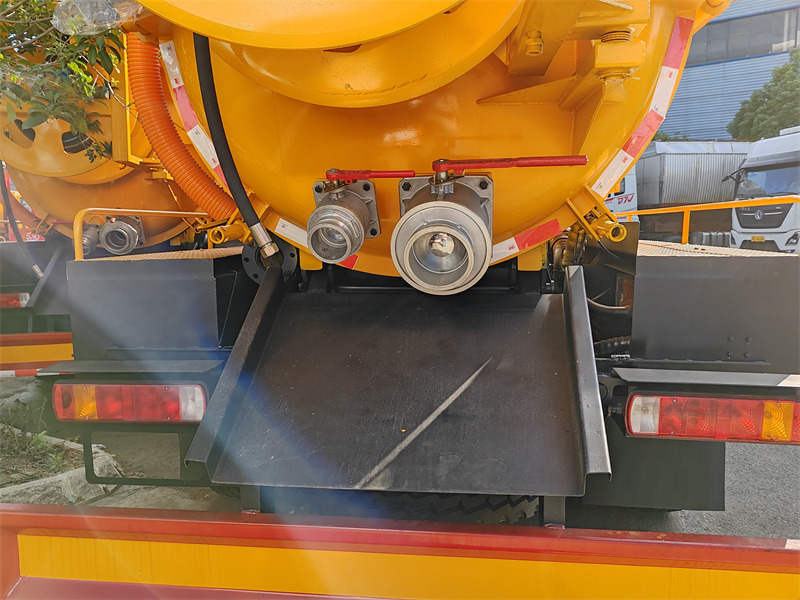

o Vypouštěcí ventil: Zajišťuje rychlé a kontrolované vypouštění odpadní vody z nádrže.
o Žebřík: Na levé straně nádrže je instalován žebřík pro snadný přístup k nádrži za účelem kontroly nebo údržby.

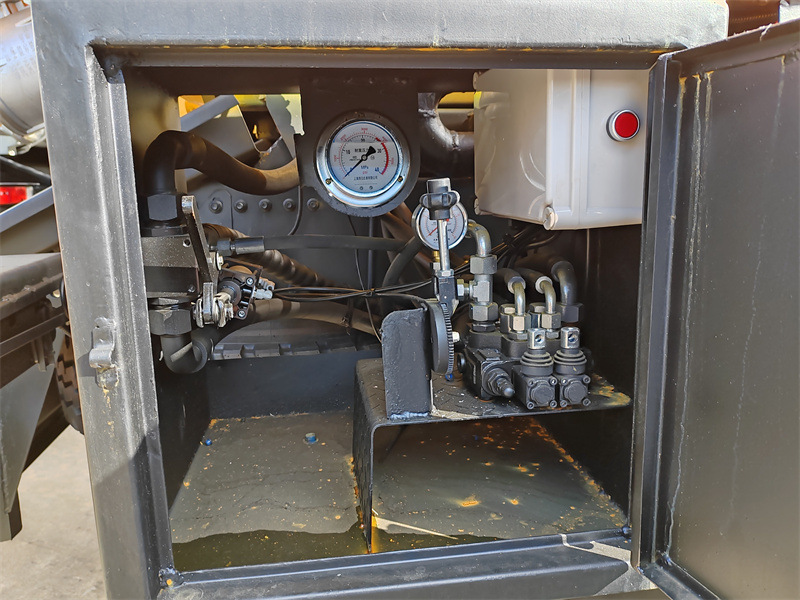

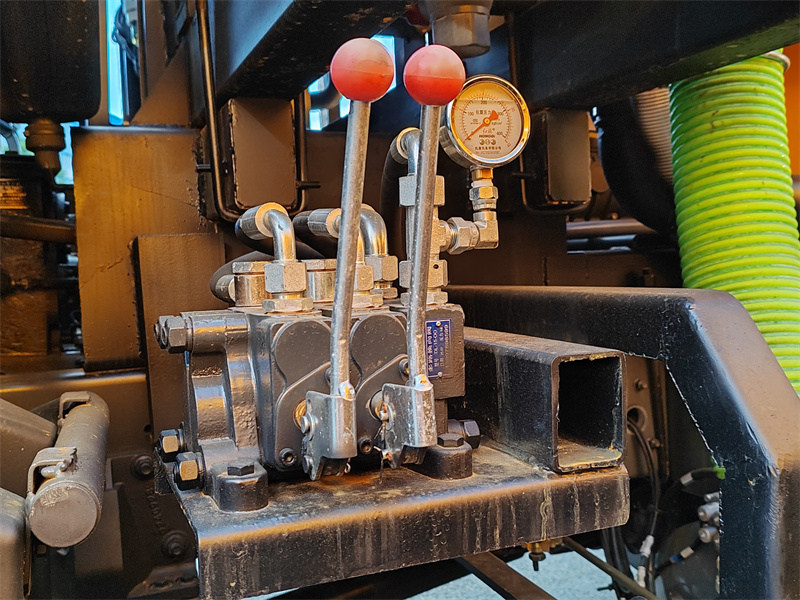

o Provozní ventil: Tento ventil, umístěný na straně řidiče a na zadních dveřích, ručně ovládá zvedání a spouštění nádrže a otevírání a zavírání zadních dveří.
▶Ⅳ.Princip fungování:
Když je kombinované bagrovací vozidlo HOWO 6X6 12cbm v provozu, nejprve se aktivuje vakuové čerpadlo, které vytváří podtlak. Toto sací potrubí nasává splašky a kal z potrubí nebo jámy do nádrže na odpadní vody. Odlučovač vodní páry zabraňuje vniknutí vody do čerpadla, čímž zajišťuje stabilitu systému. Když je nádrž na odpadní vody plná nebo je třeba ji vyčistit, otevře se vypouštěcí ventil a vypustí odpad. Během fáze čištění vysokým tlakem dodává nádrž na čistou vodu vodu do vysokotlakého čerpadla. Po natlakování je vysokotlaký proud vody stříkán hadicí, který naruší ucpání a vyčistí potrubí. Hydraulický systém vozidla řídí koordinovaný provoz různých komponent, zatímco podvozek s pohonem všech kol 6X6 poskytuje stabilní výkonovou podporu, která zajišťuje efektivní provádění integrovaných sacích, odvodňovacích a proplachovacích operací ve složitém terénu a dokončuje tak celý proces údržby potrubí.
