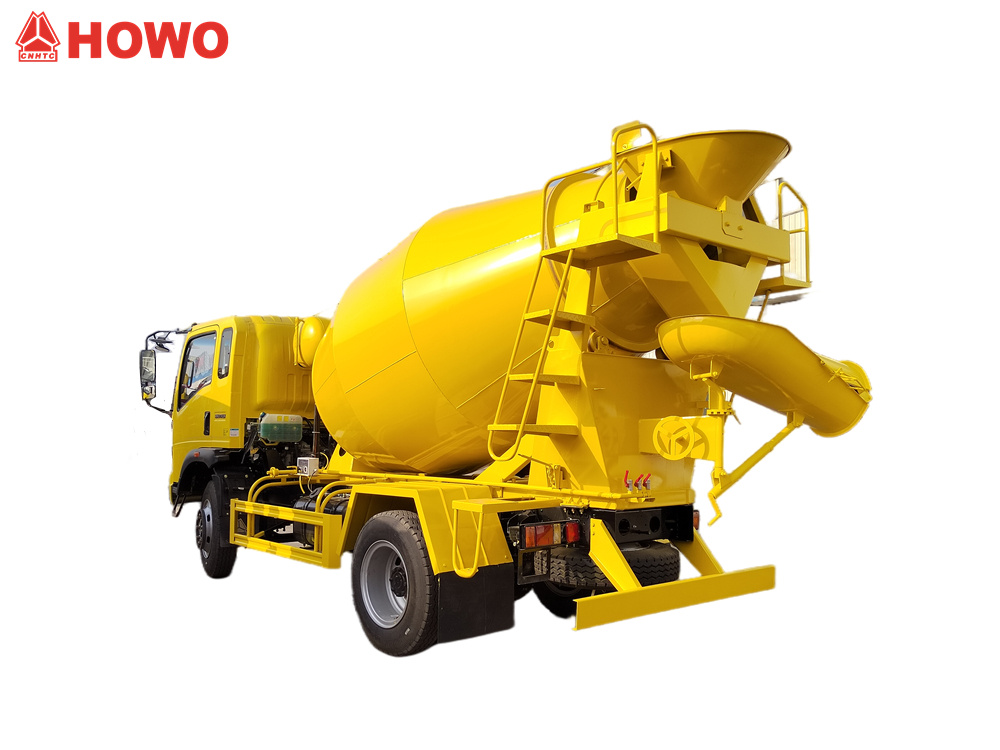

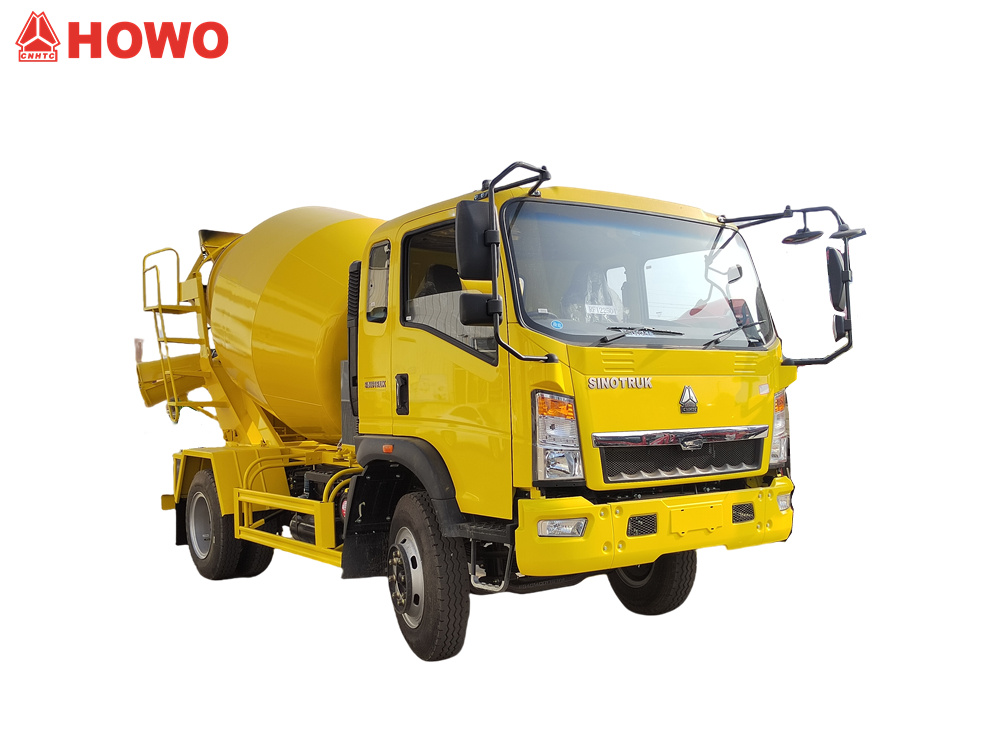

Domíchávač betonu HOWO o objemu 5 metrů krychlových využívá tahač HOWO 2080 s řádkovou a poloviční kabinou, celkovou hmotností 16 tun a rozvorem 3800 mm. Je vybaven motorem SINOTRUK MC05.18-40 o výkonu 180 koní a 10stupňovou převodovkou HW90510C. Horní míchací nádrž má objem 5 metrů krychlových a je vyrobena z manganové oceli Q355. Tělo nádrže je 4 mm a hlava je 6 mm. Je vybavena reduktorem, hydraulickým čerpadlem a motorem, chladičem, sestavou vzduchové řídicí jednotky, objemem vodní nádrže 400 litrů, přívodem vody pod tlakem vzduchu, oboustrannými ovládacími pákami na zadní straně, ovládáním závěsu a nízkým obsahem zbytků.
Pracovní kapacita :
5cbmTyp kabiny :
Howo 2080 one and half row cabinPohonný systém :
4x2,LHDRozvor (mm) :
3800 mmSpecifický motor :
180HP / Sinotruk MC05.18-40Převodovka :
HW90510C, 10-speed, manualPřední náprava (kg) :
6000Zadní náprava (kg) :
10000Ten/Ta/To HOWO 5 cbm domíchávač je efektivní a spolehlivé středně velké stavební vozidlo. Je vybaveno osvědčeným motorem Sinotruk řady MC05 o výkonu 180 koní a desetistupňovou převodovkou HW90510C a nabízí vysoký výkon a vynikající spotřebu paliva. Míchací nádrž o objemu 5 metrů krychlových, vyrobená z manganové oceli Q355, se pyšní vynikajícím provozním výkonem s rychlostí nakládání ≥3 m³/min, rychlost vybíjení ≥1,2 m³/min a nízkou zbytkovou mírou ≤0,5 %. Systém ovládání oboustranného závěsu vzadu zajišťuje bezpečný a pohodlný provoz a umožňuje obsluze provádět celý proces z obou stran vozidla.

Naše továrna je profesionálním výrobcem v oblasti nákladních vozidel,
Zaručujeme, že všechny produkty jsou zcela nové a vysoce kvalitní.
»Ⅰ.Definice a úvod k produktu:
Výrobce:CS TRUCKS GROUP LIMITED
Klíčové vlastnosti
1.Využívá osvědčenou podvozkovou sestavu Sinotruk pro vysokou spolehlivost
2.Tělo nádrže z manganové oceli je odolné proti opotřebení a korozi, což zajišťuje dlouhou životnost
3.Velkokapacitní nádrž splňuje požadavky dlouhodobého provozu
4.Systém ovládání oboustranného závěsu pro pohodlný a efektivní provoz
5.Konstrukce s nízkou zbytkovou mírou zajišťuje maximální využití betonu
» II. Parametry produktu pro HOWO 5cbm cmíchačka betonunákladní automobil:
| Světlo HOWOMíchačka betonu | ||
| Model vozidla | CS5160GZR | |
| Celkový rozměr | 7250x2300x3150mm | |
| Celková hmotnost | 16000kg | |
| Pohotovostní hmotnost | 6720 kg | |
| Parametr podvozku | ||
| Značka podvozku | SINOTRUK HOWO | |
| Rozvor kol | 3800mm | |
| Typ řízení | 4x2, Řízení vlevo | |
| Kabina | HOWO 2080 jeden a půl řádku, s klimatizací | |
| Motor | Typ | Řadový čtyřválcový, čtyřtaktní, přeplňovaný, s mezichladičem, vodou chlazený, |
| Model | SINOTRUK MC05.18-40 | |
| Jmenovitý výkon (HP) | 180 koní / 132 kW | |
| Jmenovité otáčky | 2400 ot./min | |
| Max točivý moment | 700 Nm | |
| Maximální točivý moment | 1300-1700 ot./min | |
| Přemístění | 4,58 l | |
| Emisní norma | Euro 4 | |
| Typ paliva | Nafta | |
| Převodovka (Převodovka) | HW90510C 10-rychlost, manuální | |
| Zatížení přední nápravy | 6000 kg | |
| Zatížení zadní nápravy | 10000 kg | |
| Pneumatika | 9.00R20 (6+1) | |
| Parametr míchacího bubnu | ||
| Materiál míchacího bubnu | Vysoce kvalitní ocel odolná proti opotřebení | |
| Model: Manganová ocel Q355 | ||
| Tloušťka těla bubnu: 4mm, Tloušťka koncového krytu: 6 mm | ||
| Míchací kapacita | 5m³ | |
| Rychlost nabíjení | ≥3.2 m³/min | |

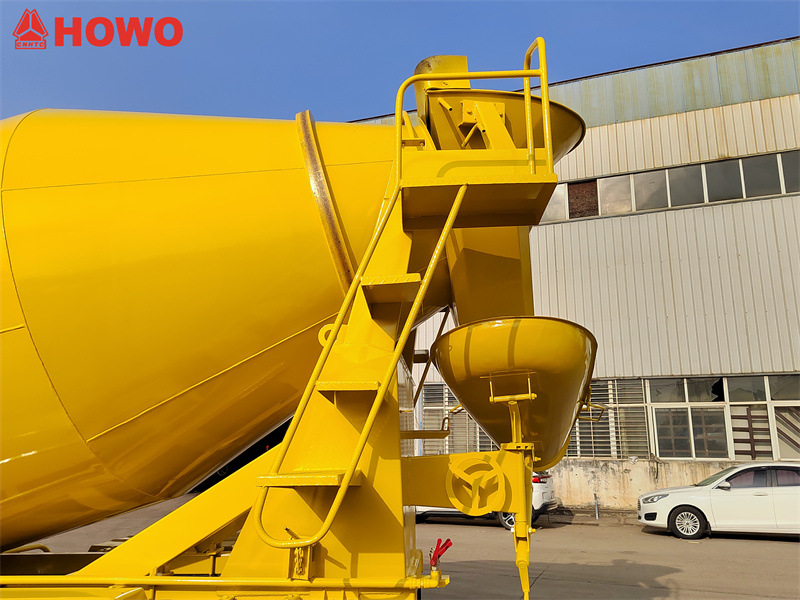

| Rozměr horního podávacího zásobníku | ≥650 mm | |
| Rychlost vybíjení | ≥1,25 m³/min | |
| Zbytková sazba | ≤0,5 % | |
| Vodovod | Systém zásobování vodou z bariku | |
| Objem nádrže na vodu | 400 l | |
| Rychlost otáčení míchacího bubnu | 0~12 ot./min | |
| Model operačního systému | Zadní oboustranný joystick pro ovládání, operace propojení | |
| Příslušenství | Krabice s nářadím, reduktor, hydraulické čerpadlo a motor, chladič, | |

»Ⅲ.Detaily produktu

Konfigurace podvozku
1. Kabina: HOWO s polokabinou 2080 řad (ergonomicky navržená, s elektrickým ovládáním oken a centrálním zamykáním)
2. Celková hmotnost: 16 tun
3. Rozvor: 3800 mm (dvounápravová konstrukce, 6tunová přední náprava / 10tunová zadní náprava)
4. Pohonné ústrojí:
◇ Motor: Sinotruk MC05.18-40 řadový čtyřválcový vznětový motor
◇ Výkon: 132 kW (180 koní) při 2400 ot./min
◇ Emisní norma: Národní IV, 4,58 l
◇ Maximální točivý moment: 700 Nm (1300–1700 ot./min.)
5. Převodovka: HW90510C 10stupňová manuální převodovka (první převodový poměr 10,61, nejvyšší převodový poměr 0,78)

Horní systém
1. Parametry nádrže:
◇ Geometrický objem: 5,2 m³ (Skutečný efektivní objem: 5 m³)
◇ Materiál: Q355 Vysokopevnostní manganová ocel (pevnost v tahu ≥ 490 MPa)
◇ Tloušťka nádrže: 4 mm (hlavní válec) / 6 mm (přední a zadní konec)
◇ Design čepele: Dvojité spirálové nože (rozteč 1200 mm, úhel 18°)

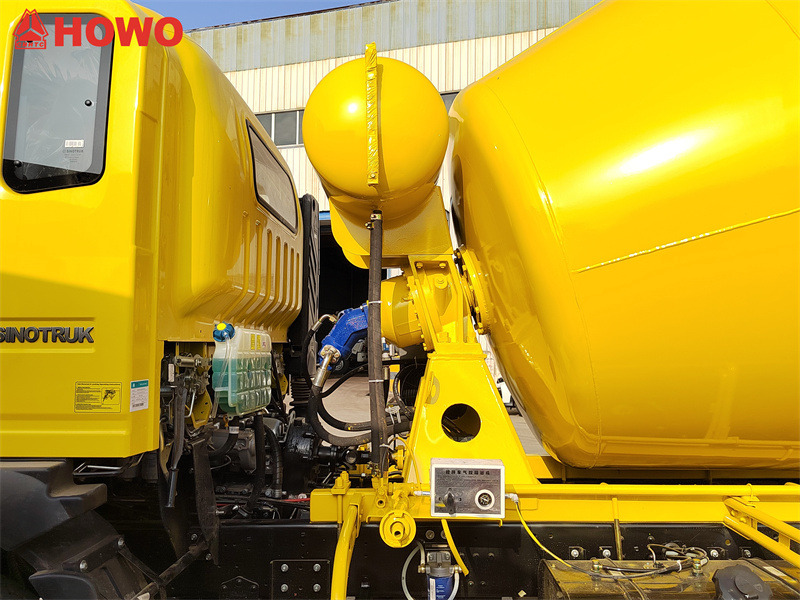

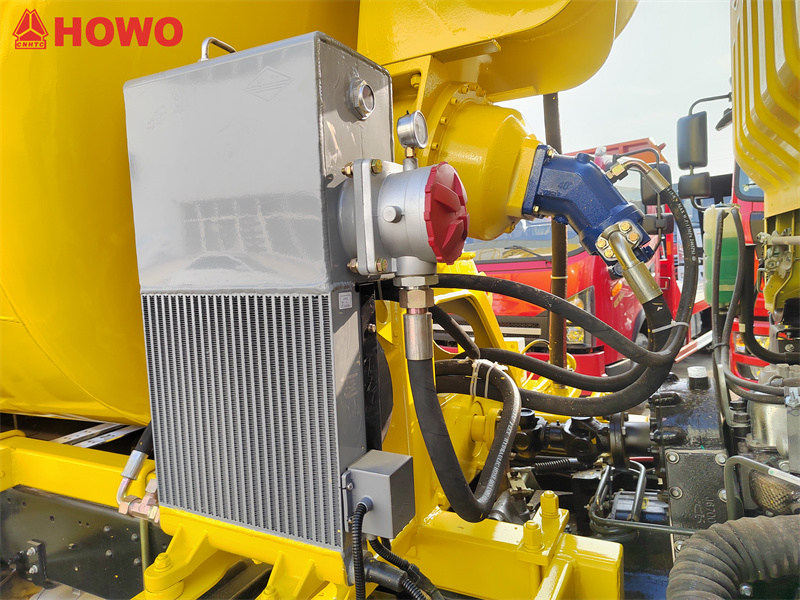

2. Hydraulický systém:
◇ Reduktor: Reduktor Keyi
◇ Hydraulické čerpadlo: Weifu
◇ Hydraulický motor: Weifu

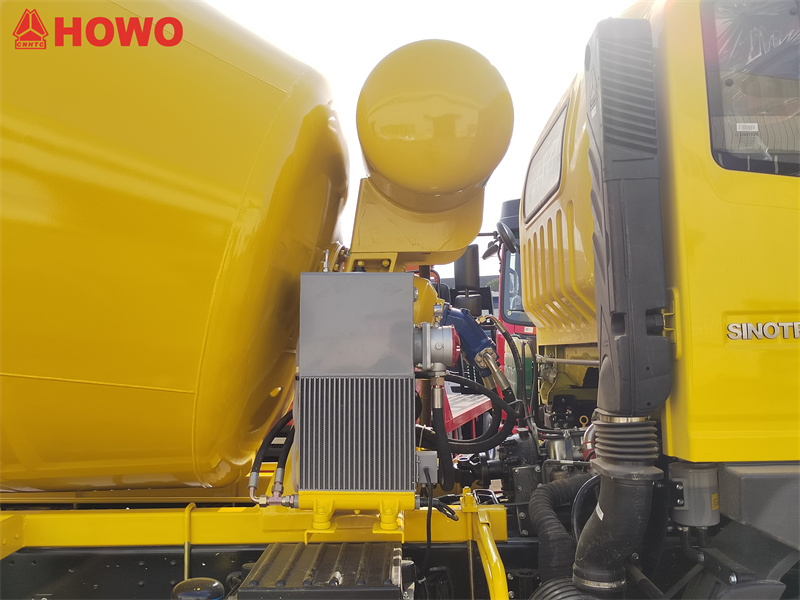

◇ Chladič: Kaipeng (chladicí zóna ≥ 4 m²)

3. Pomocné systémy:

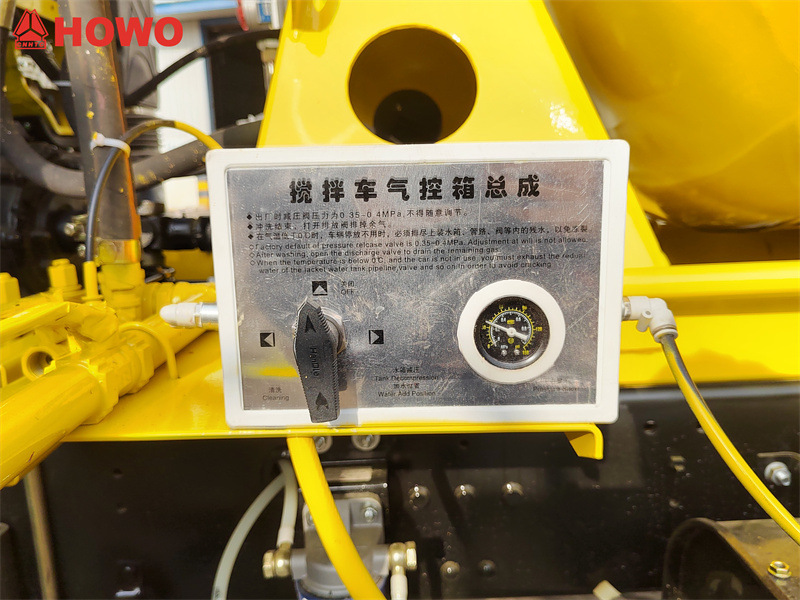

◇ Řídicí jednotka vzduchu: Integrovaný třípolohový čtyřcestný rozváděč (pracovní tlak 0,8 MPa)
◇ Vodní nádrž: 400litrová nerezová nádrž (s hladinoměrem a automatickým doplňovacím systémem)

Výkonnostní parametry
1. Výkon podávání a vypouštění:
◇ Rychlost posuvu: ≥3,2 m³/min (při vertikální výšce 4 m)
◇ Rychlost vybíjení: ≥1,25 m³/min (při délce žlabu 4,5 m)
◇ Míra zbytků: ≤0,5 %
2. Míchací výkon:
◇ Rychlost Rozsah: 0–12 ot./min (plynulá rychlost Nastavení)
◇ Sklon bubnu: 12° (Zajišťuje úplné vybití)
◇ Rozsah sednutí betonu: 80–220 mm

3. Systém zásobování vodou:
◇ Tlak přívodu vzduchu: 0,3–0,6 MPa (nastavitelné)
◇ Průtok vodního postřiku: ≥50 l/min (konstrukce s dvojitou tryskou), pro čištění nádrže
Řídicí systém:

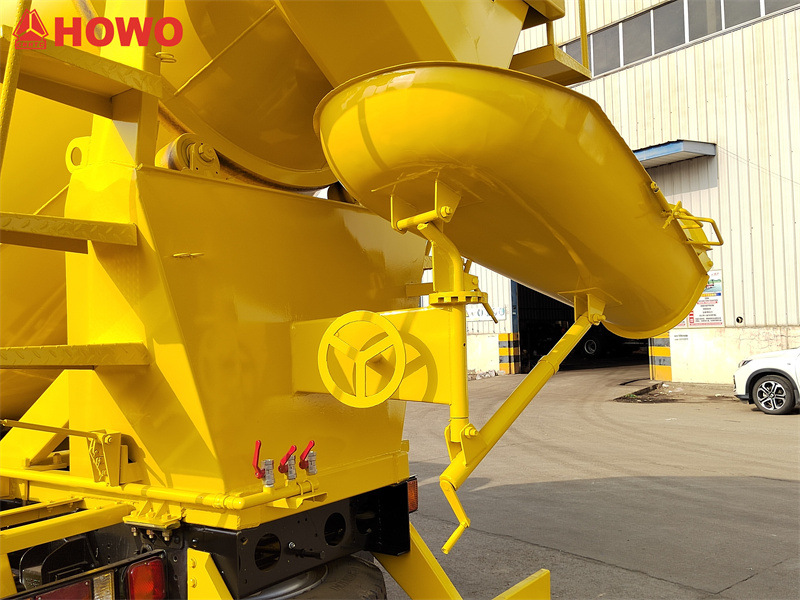

◇Dvojité ovládací konzole vzadu (1 sada vlevo a vpravo)
◇Mechanismus ovládání závěsu (podávání/míchání/vykládání tříbodový)
(1) Ovládejte směr otáčení míchacího bubnu tak, aby se během podávání a přepravy otáčel dopředu a během vyprazdňování do opačného směru.
(2) Ovládejte rychlost míchacího bubnu
◇Nouzové brzdové zařízení
» II. PrácePrincip:
Jádrem systému je koordinovaný přenos výkonu a řízení kapalin. Motor Sinotruk o výkonu 180 koní, po regulaci desetistupňovou převodovkou, pohání hydraulické čerpadlo prostřednictvím pomocného pohonu (PTO). Tato mechanická energie se přeměňuje na vysokotlaký olej, který pohání hydraulický motor. Reduktor otáček poté snižuje otáčky a zvyšuje točivý moment, čímž pohání nádrž s plynulou regulací otáček od 0 do 12 ot/min pro míchání betonu.
Cisterna využívá dvojitou spirálovou konstrukci lopatek z manganové oceli Q355. Během přepravy se nádrž otáčí nízkou rychlostí (2–4 ot./min.), aby se zajistilo rovnoměrné rozložení betonu. Během vyprazdňování se otáčí vysokou rychlostí (8–12 ot./min.), koordinovaně s ovládací pákou na zadní straně, aby se nastavil úhel vypouštěcího žlabu pro efektivní vyprazdňování. Pneumatický systém přívodu vody natlakuje vodní nádrž a stříká vodu průtokem ≥50 l/min, aby se zabránilo tuhnutí. V kombinaci s 6mm silnou hlavou a dvouvrstvými těsnicími pásky je zbytkový průtok řízen na ≤0,5 %.
