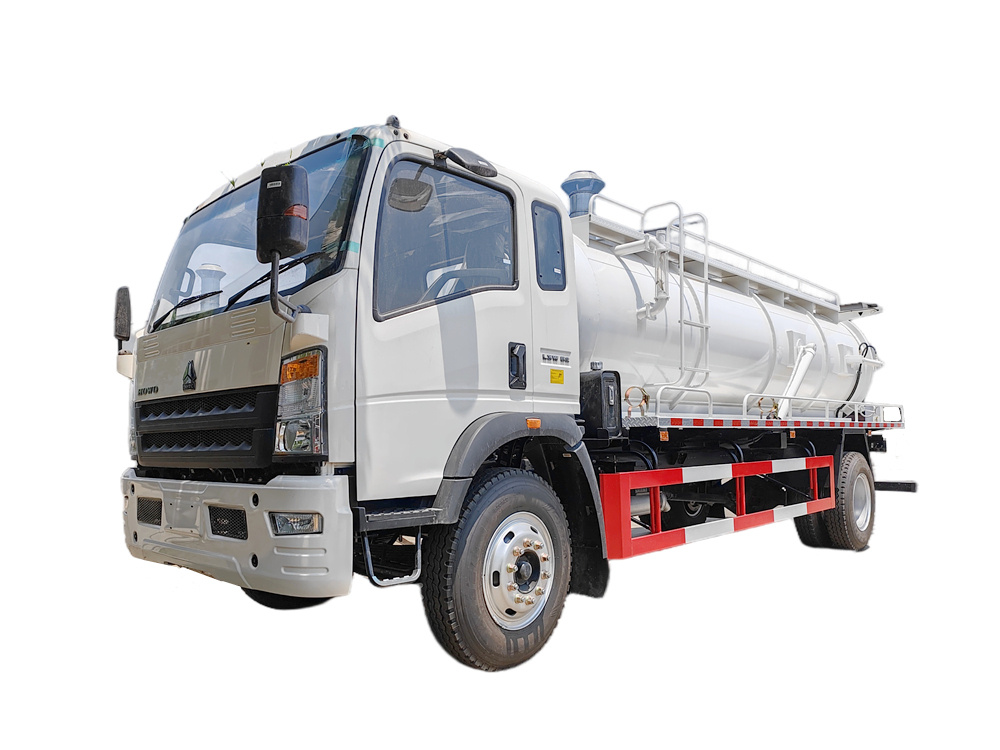

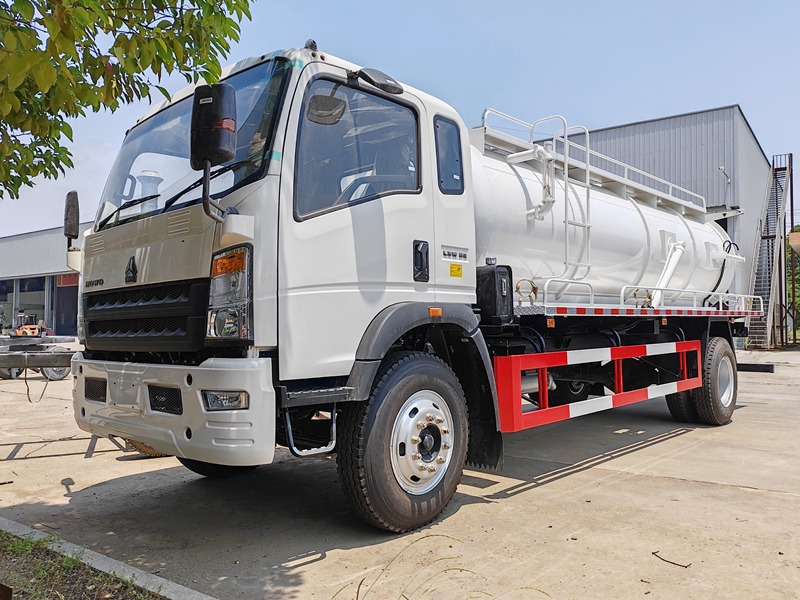

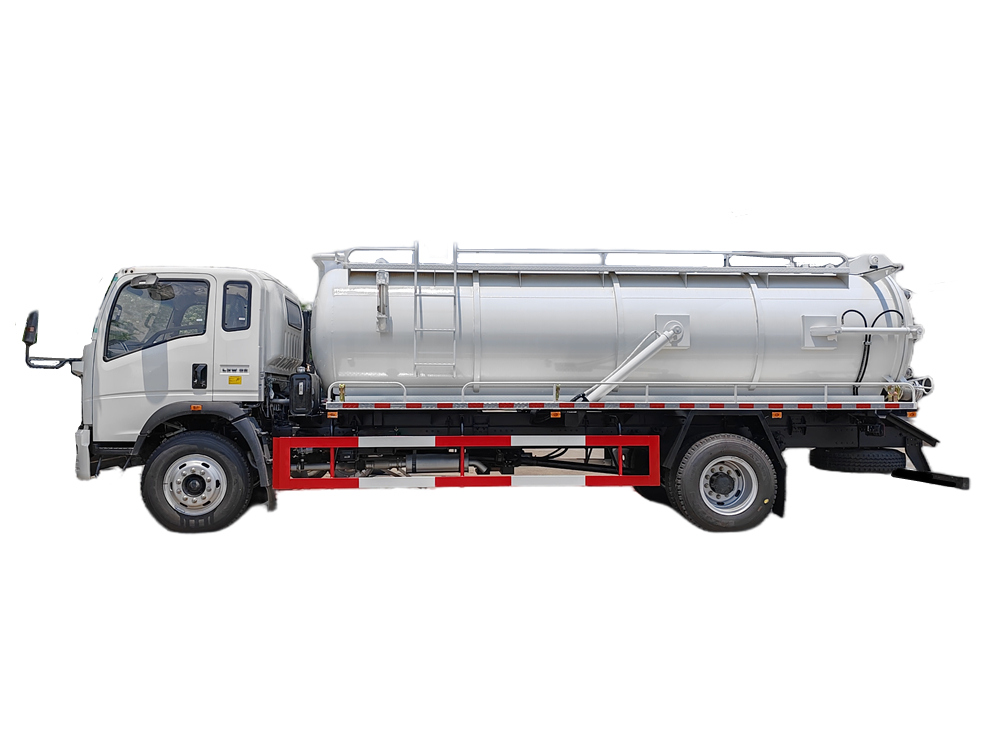

Cisternový vůz Howo 5 cbm s čerpadlem na odpadní vodu
Sací vůz na odpadní vody HOWO o objemu 5 metrů krychlových, s poloviční kabinou HOWO Commander 2080, rozvorem 4200 mm a...Cummins Motor ISF3.8s3168 o výkonu 168 koní, převodovka WLY6G70, horní část karoserie je 5 metrů krychlová sací nádrž na odpadní vodu, materiál z uhlíkové oceli, vybavená vakuovým čerpadlem Jurop PN106D, kanalizačním potrubím, žebříkem, ovládacím ventilem (ovládání zvedání nádrže a zadních dveří), nádrží na hydraulický olej, vypouštěcím ventilem zadních dveří atd.
Pracovní kapacita :
5cbmTyp kabiny :
Howo light cabinPohonný systém :
4x2,RHDRozvor (mm) :
4200Specifický motor :
168HP /Cummins ISF3.8s3168Převodovka :
WLY6G70,6-speed,manualPřední náprava (kg) :
3200Zadní náprava (kg) :
8000Ten/Ta/ToCisternový vůz HOWO s čerpadlem na odpadní vodu o objemu 5 cbm je vysoce účinné specializované vozidlo určené pro městskou sanitaci, komunální inženýrství a průmyslové čištění. Poháněno motorem Cummins o výkonu 168 koní v kombinaci s 6stupňovou převodovkou poskytuje robustní výkon. Nástavba je vybavena antikorozní nádrží z uhlíkové oceli o objemu 5 m³ vybavenou italským vysokotlakým čerpadlem Jurop (sací výkon: 11 000 l/min), které umožňuje rychlé odsávání odpadních vod, kalů a malých pevných částic. Vizuální kontrolní potrubí a hydraulický řídicí systém zajišťují bezpečný a pohodlný provoz. Díky funkci zvedání nádrže a rychlého otevírání zadního krytu nabízí vozidlo nízké náklady na údržbu a prodlouženou životnost. Je široce použitelné v komunální sanitaci (čištění septiků, prohlubování potrubí), čištění průmyslových odpadních vod, záchranných operacích a různých dalších oblastech.

Naše továrna je profesionálním výrobcem v oblasti nákladních vozidel,
Zaručujeme, že všechny produkty jsou zcela nové a vysoce kvalitní.
»Ⅰ.Definice a úvod k produktu:
Výrobce:CS TRUCKS GROUP LIMITED
Vlastnosti produktu
1. Silný výkon a přizpůsobivost
• Je vybaven motorem Cummins o výkonu 168 koní a 6stupňovou převodovkou, nabízí vysoký točivý moment při nízkých rychlostech, přizpůsobuje se složitým podmínkám na silnici a splňuje emisní normy China VI.
2. Profesionálně navržené, efektivní a odolné
• Nádrž z uhlíkové oceli o objemu 5 kubických metrů: Odolná proti korozi a tlaku, vhodná pro přepravu odpadních vod a kalů.
• Vakuová pumpa Jurop PN106D: Vysoký sací výkon, vysoká rychlost čerpání a vysoká provozní účinnost.
3. Pohodlné ovládání a bezpečnostní prvky
• Hydraulický ovládací systém (zvedání nádrže, vyprazdňování zadního víka) zajišťuje bezproblémový a přesný provoz.
• Vizuální zobrazení sacího potrubí umožňuje sledování stavu sání v reálném čase, aby se zabránilo ucpání nebo přetížení.
• Hydraulický žebřík pro snadný přístup a údržbu
» II.Parametr produktu pro vakuové sání HOWO 5CBMnákladní auto:
| Informace o produktu | ||
| Produkt | Sací vůz na odpadní vody | |
| Název značky | SINOTRUK-HOWO | |
| Celkový rozměr (D*Š*V) | 7540*2350*2680 mm | |
| Místo původu | Chu-pej, Čína | |
| Barva | K dispozici bude jakákoli barva | |
| Výroba | Nákladní vozy CS | |
| Specifikace podvozku | ||
| Rozvor kol | 4200 mm | |
| Celková hmotnost | 11,2 tun | |
| Zatížení nápravy | 3200/8000 kg | |
| Maximální rychlost | 95 km/h | |
| Přenos | WLY6G70, 6stupňová manuální převodovka | |
| Pneumatika | 8.25R206+ 1 náhradní | |
| Chata | 2080 právo-ruční řízení, jednořadá kabina s klimatizací a USB | |
| Motor | ||
| Model | Cummins ISF3.8s3168 | |
| Koňská síla | 168 koní/125 kW | |
| Typ | Řadový čtyřválec, čtyřtaktní, přeplňovaný, s mezichladičem, vodou chlazený | |
| Maximální točivý moment | 600 N.m | |
| Jmenovité otáčky | 2600 ot./min | |
| Maximální točivý moment | 1300-1700 ot./min | |
| Přemístění | 3,76 l | |
| Emise | Euro 3 | |
| Palivová nádrž | 120litrová palivová nádrž z hliníkové slitiny pro naftu | |
| Mini spotřeba paliva při plném zatížení | 195 g/kWh | |
| Specifikace horní části těla | ||
| Nádrž | 5000 l5mm vysoce kvalitní uhlíková ocel | |
| Vývěva | Model | Jurop PN106D |
| Maximální tlak | 1,5 baru | |
| Maximální rychlost | 1300 ot./min | |
| Maximální průtok | 11000 l/min | |
| Průtok vzduchu při 60% vakuu | 10000 l/min | |
| Maximální podtlak | 92 % | |
| Kontinuální vakuum | 60 % | |
| Maximální výkon bez zátěže. | 13,6 kW/18,4 HP | |
| Hmotnost | 143 kg | |
| Sací hlava | ≥7m | |
| Čerpadlo Moro, čerpadlo Španělsko k dispozici | ||
» Ⅲ.Produkt Podrobný úvod

Základní konfigurace hnacího ústrojí a podvozku

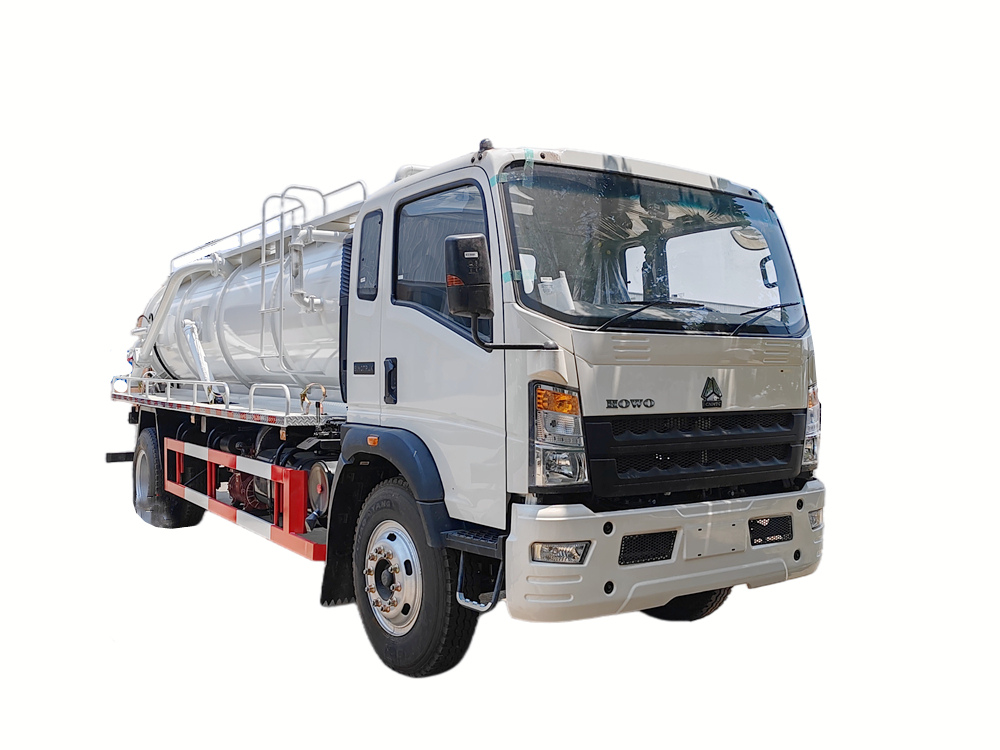

1. Kabina a rozvor

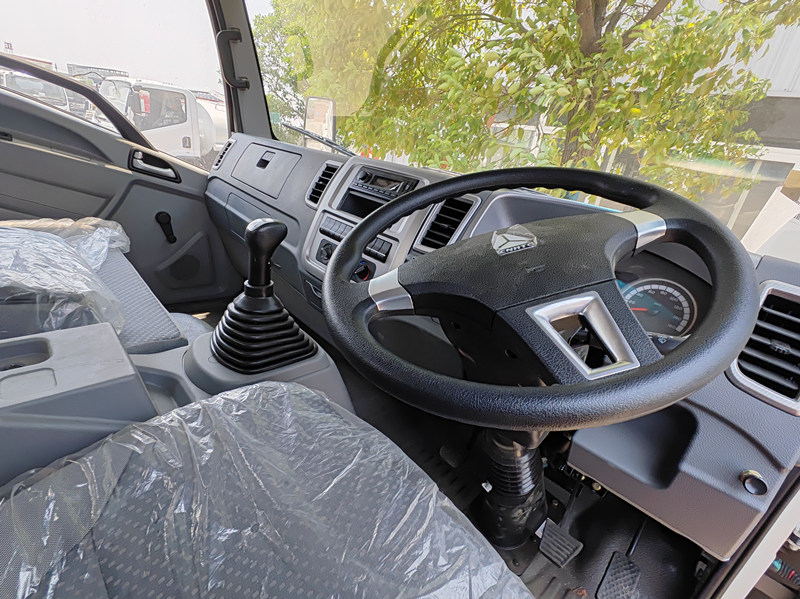

• Polokabina HOWO Commander s 2080 řadami nabízí prostornost a vynikající výhled. Je vybavena ergonomickým sedadlem a multifunkčním volantem, které vyvažují pohodlí a ovladatelnost.
• Rozvor 4200 mm poskytuje stabilní oporu pro nástavbu.
2. Pohonné ústrojí
• Motor: Je vybaven řadovým čtyřválcovým vznětovým motorem Cummins ISF3.8s3168 o objemu 3,8 l, maximálním výkonem 168 koní (125 kW) a maximálním točivým momentem 600 Nm, který splňuje emisní normy China VI.

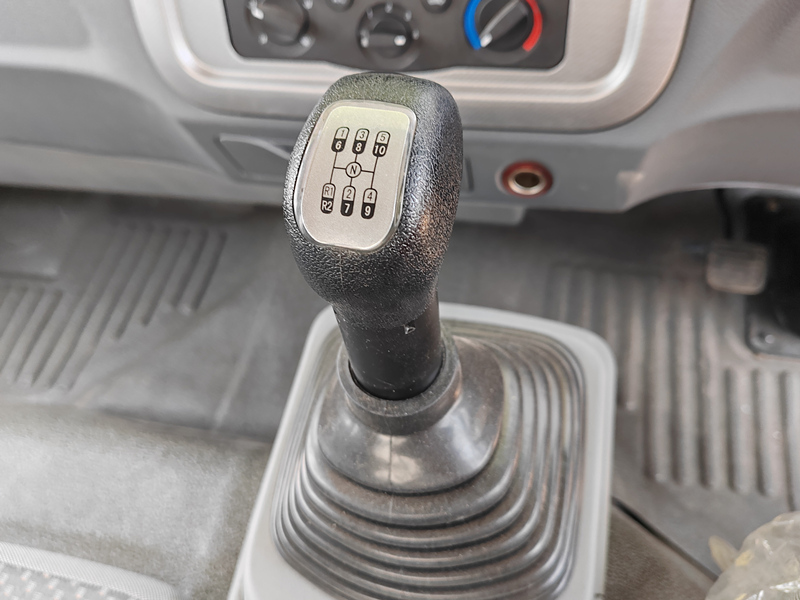

• Přenos: Je vybaven šestistupňovou manuální převodovkou WLY6G70 a nabízí plynulé řazení a vysokou účinnost převodovky, která se přizpůsobuje různým provozním podmínkám.

Profesionální konfigurace horní části těla
1. Sací nádrž na odpadní vody
• Materiál a kapacita: Nádrž je vyrobena z uhlíkové oceli Q235B lisováním z jednoho kusu a má objem 5 metrů krychlových. Povrch je ošetřen antikorozním pískováním pro vynikající odolnost proti korozi.

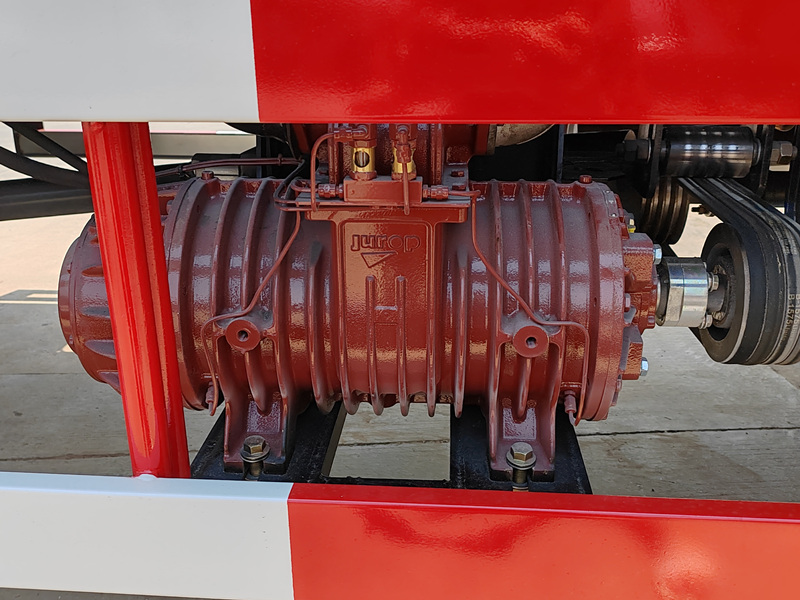

• Vakuový systém: Je vybavena italskou kapalinokružnou vývěvou Jurop PN106D a může se pochlubit čerpací rychlostí až 11 000 l/min a maximálním vakuem -0,092 MPa. Dokáže rychle odsávat odpadní vody, kal a pevné částice (průměr ≤ 50 mm), což zvyšuje provozní účinnost o 15 % ve srovnání s podobnými produkty.

2. Funkční komponenty

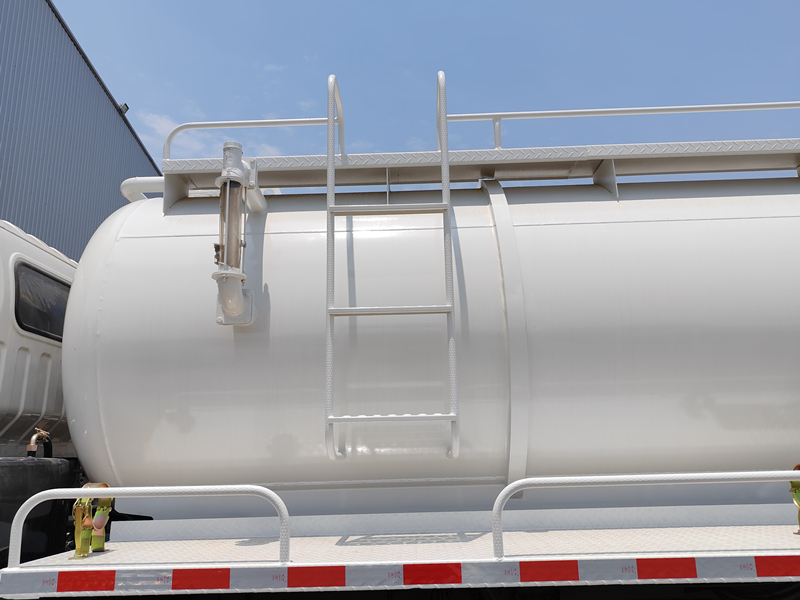

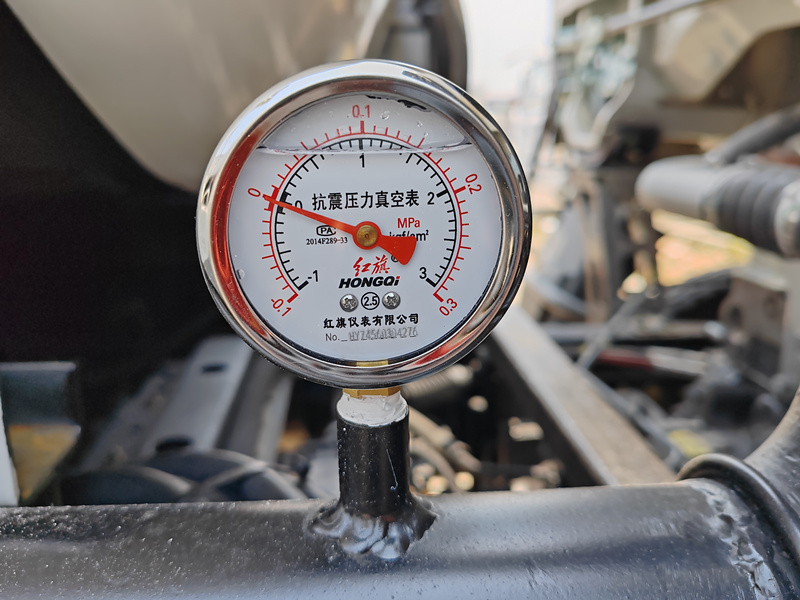

• Inspektor kanalizace: Okénka pro odvod odpadních vod na obou stranách poskytují přehled o hladině kapaliny v nádrži v reálném čase a zabraňují tak riziku přetížení.

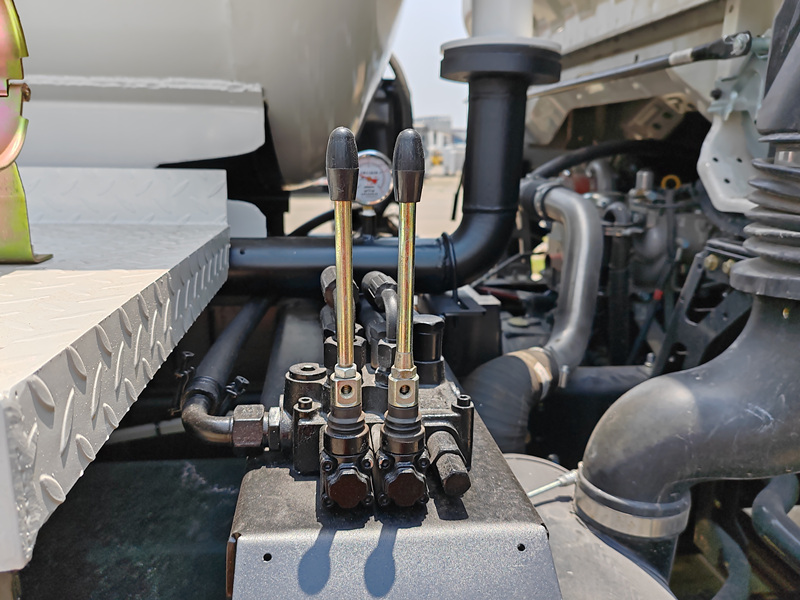

• Systém řízení provozu: Integrovaný blok hydraulických ovládacích ventilů podporuje ovládání jedním dotykem pro akce, jako je zvedání nádrže a otevírání/zavírání zadního krytu.

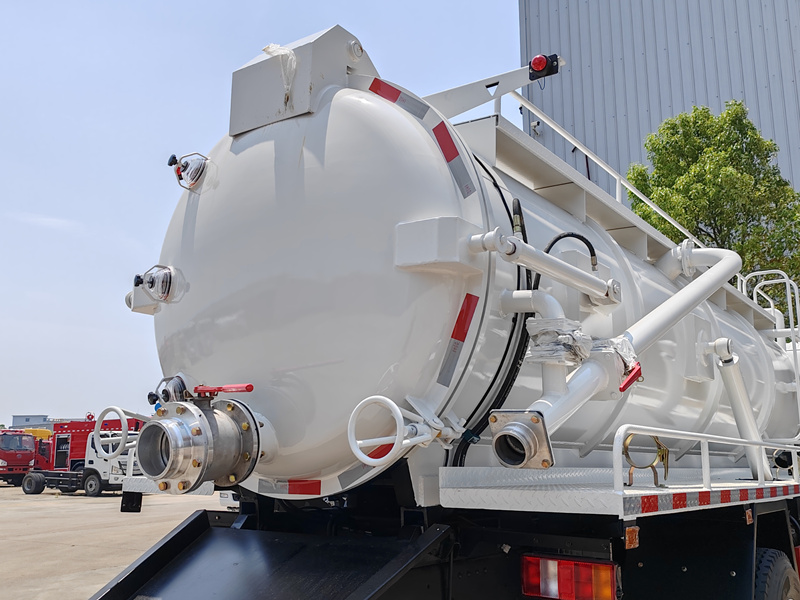

• Vypouštěcí systém: V zadní části je instalován rychlootevírací vypouštěcí ventil DN200, který umožňuje vyprazdňování jak gravitačním, tak i podtlakovým způsobem pro úplné vyprázdnění bez zbytků. o Pomocná zařízení: Standardní žebřík a výstražná světla, detailní design usnadňuje použití.

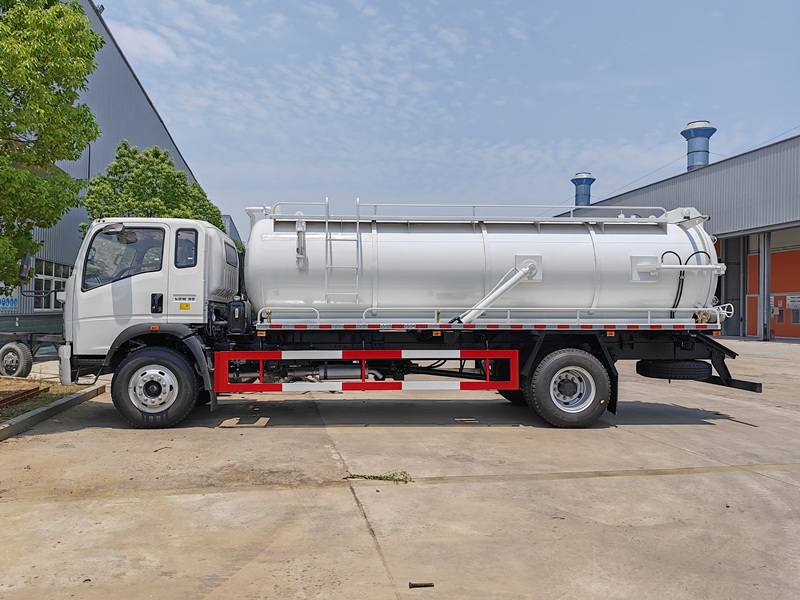

Výkres sacího vozu na odpadní vody:

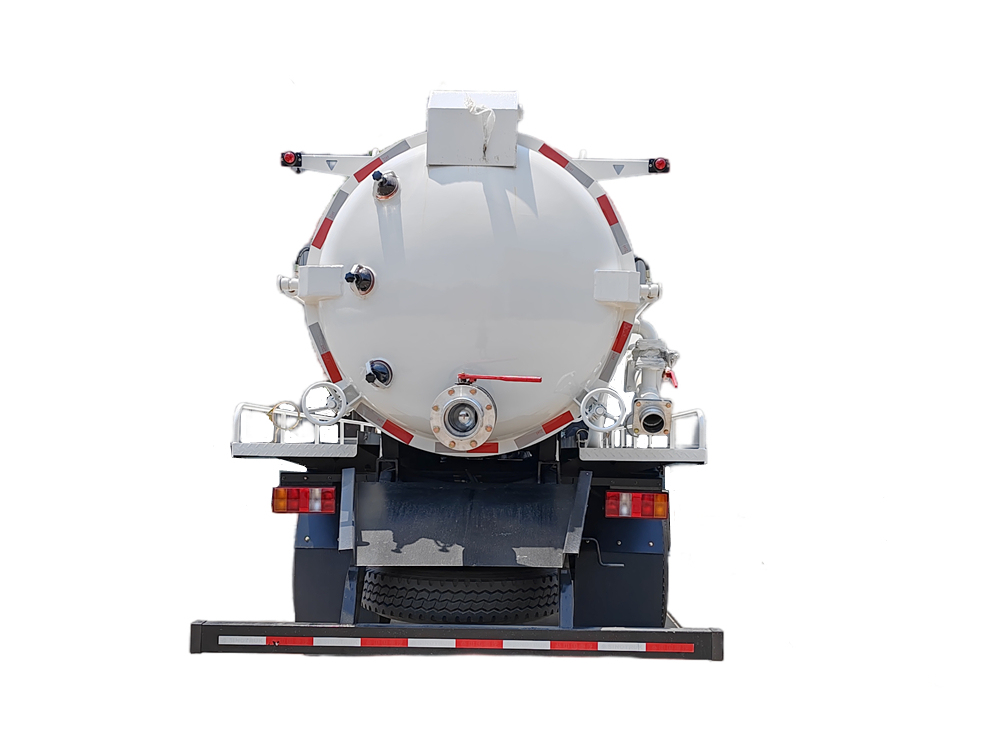

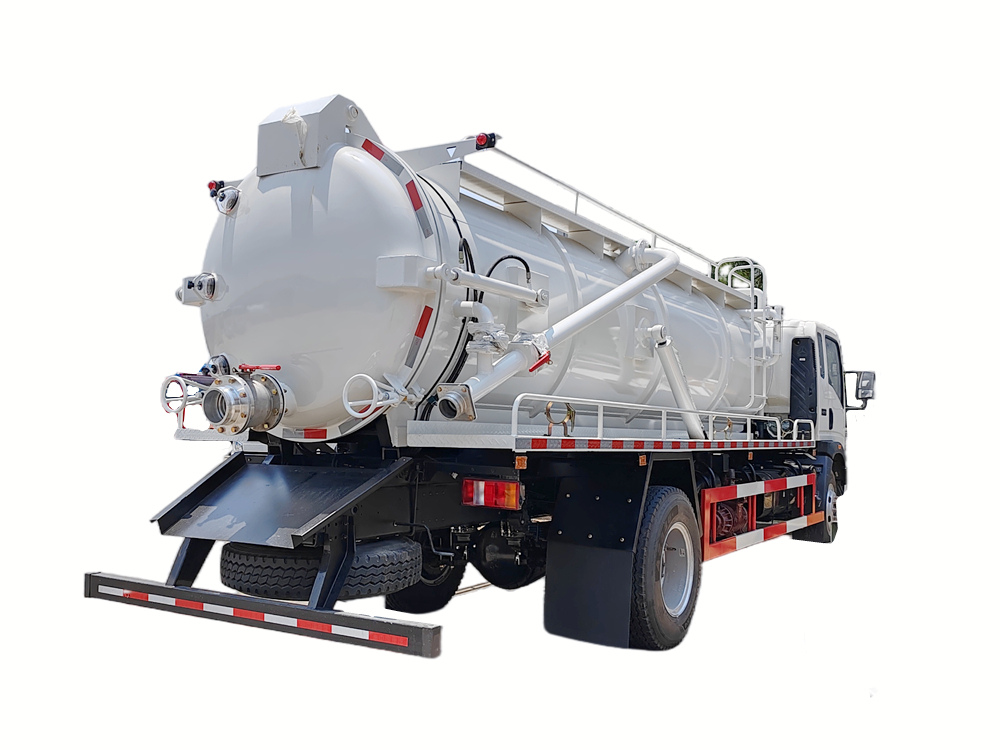

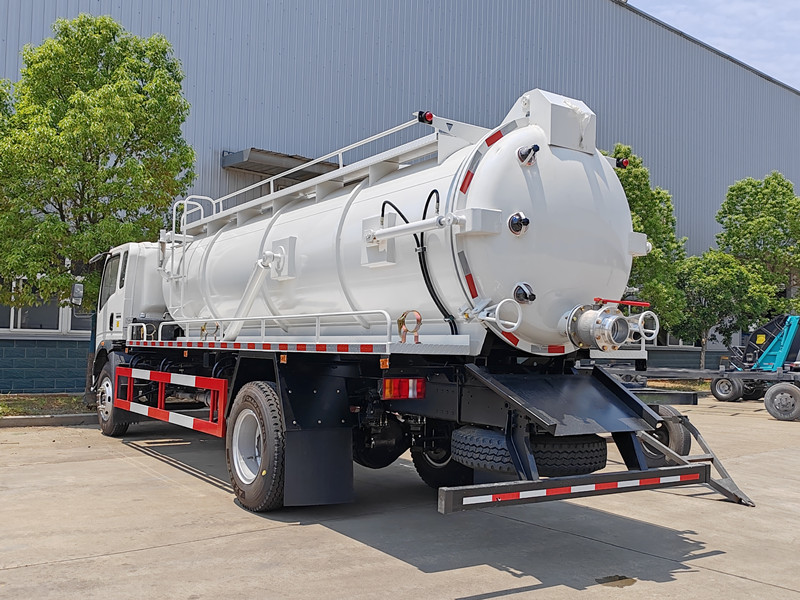

Otevřete zadní dveře:
Uvypouštění odpadních vod:

»Ⅳ. Princip fungování
1. Princip vakuového sání
• Motor pohání vakuové čerpadlo Jurop vysokou rychlostí a vytváří tak v nádrži podtlak (vakuové prostředí).
• Externí odpadní voda/kal je nasáván do nádrže sacím potrubím. Hladina kapaliny je monitorována v reálném čase, aby se zabránilo přetížení.
2. Vypouštění a čištění
• Po dokončení operace je odpadní voda odváděna přes rychlootvírací ventil zadních dveří pomocí gravitace nebo podtlaku.
• Funkce zvedání nádrže umožňuje úplné vyprázdnění zbytkového odpadu.
3. Koordinace hydraulického systému

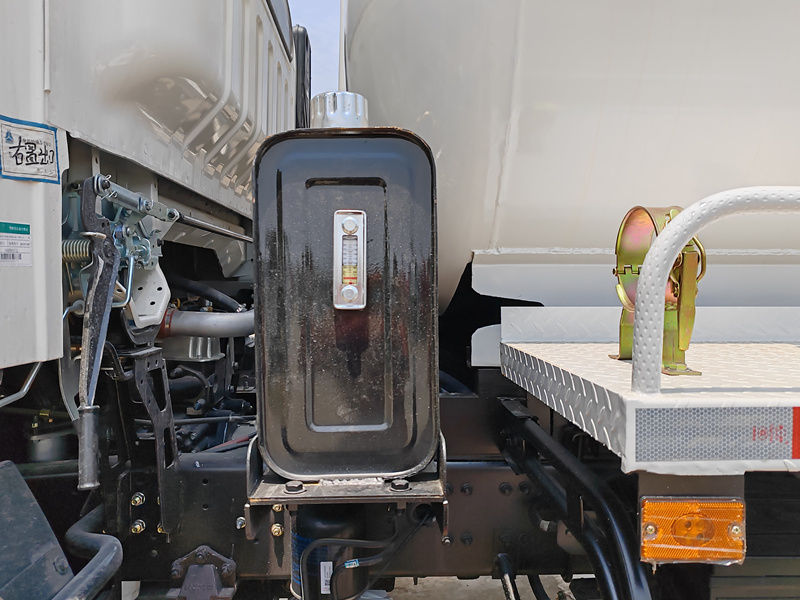

• Hydraulická nádrž na olej dodává energii regulačním ventilům, což umožňuje činnosti, jako je zvedání a spouštění nádrže a utěsnění zadního krytu, a zajišťuje tak bezproblémový provozní proces.
»Ⅴ.Scénáře aplikací
1. Městská hygiena
◇ Čištění městských septiků, kanalizačních studní a kanalizace za účelem řešení ucpaných splašků.
◇ Pravidelná údržba vpustí dešťové vody a odvodňovacích potrubí pro silnice, aby se zabránilo záplavám.
2. Průmysl a stavebnictví
◇ Odčerpávání odpadních vod z továrních sedimentačních nádrží a průmyslových nádrží na odpadní vody, vhodné pro průmyslová odvětví, jako je chemický a potravinářský průmysl.
◇ Odstraňování nahromaděné vody a bahna ze základových jam na staveništi pro zajištění bezpečného stavebního prostředí.
3. Záchrana v nouzi
◇ Odčerpávání odpadních vod a odstraňování kalů po povodních.
4. Ochrana venkovského prostředí
◇ Sběr hnoje a čištění odpadních vod z venkova.
