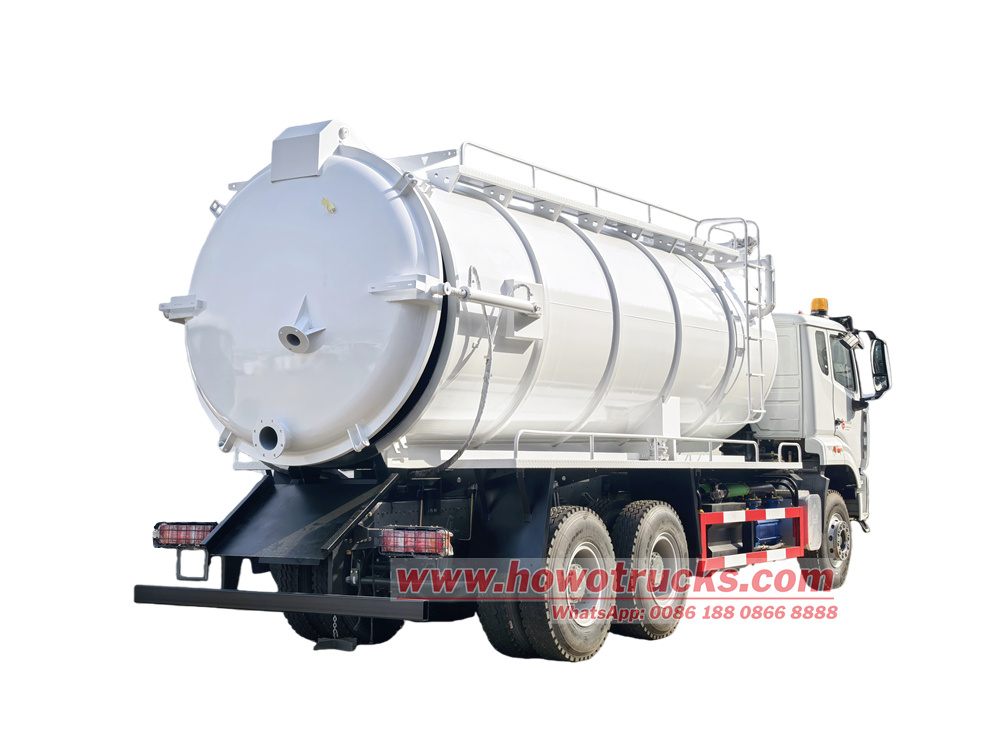

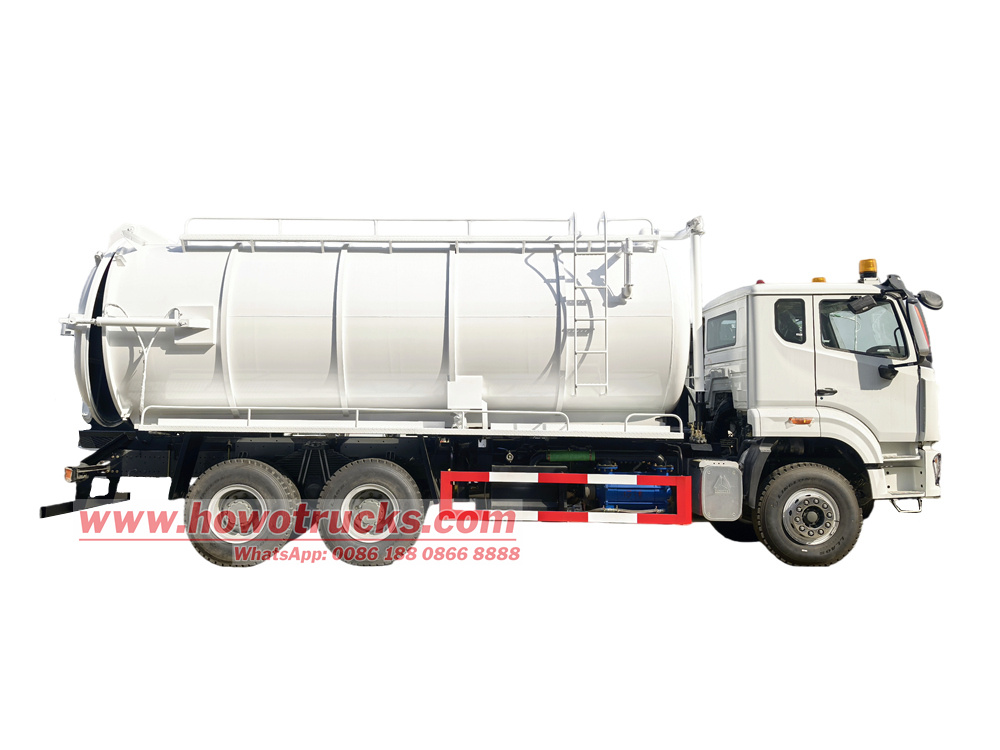

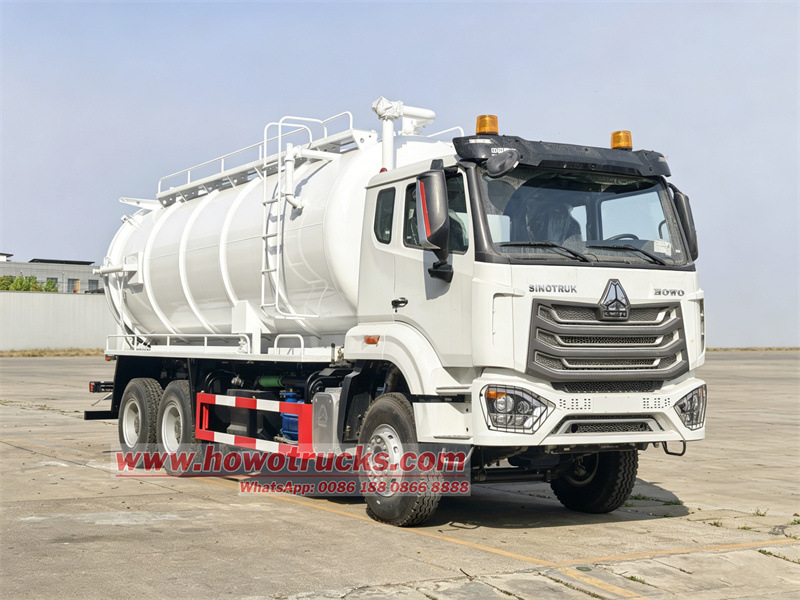

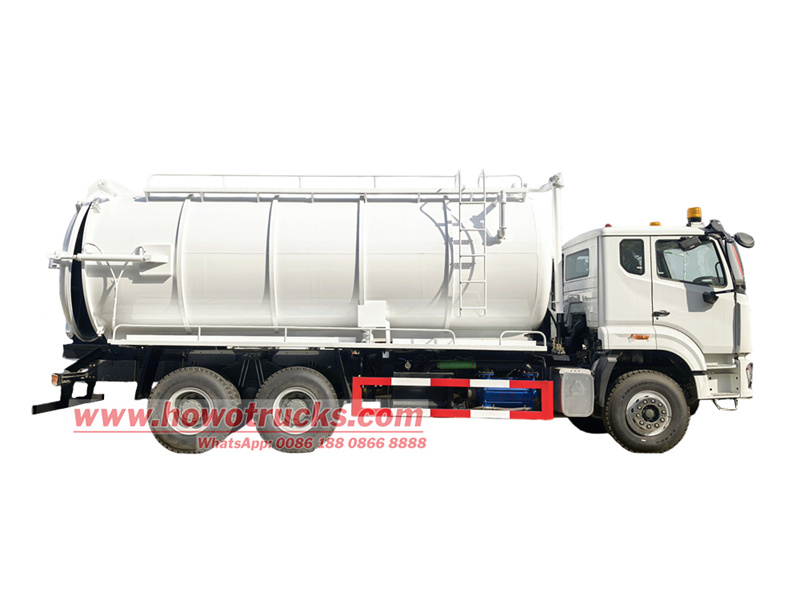

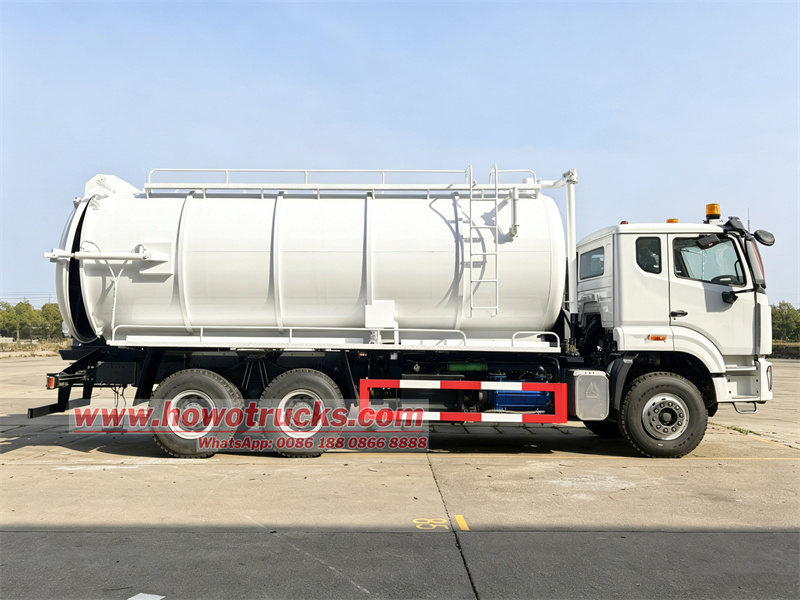

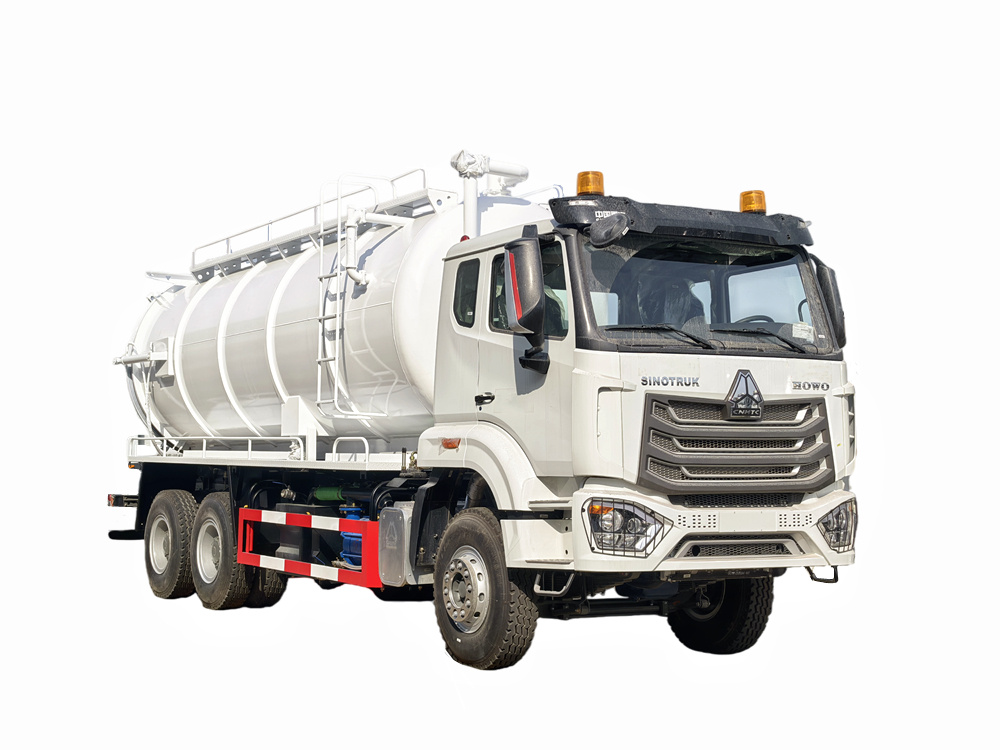

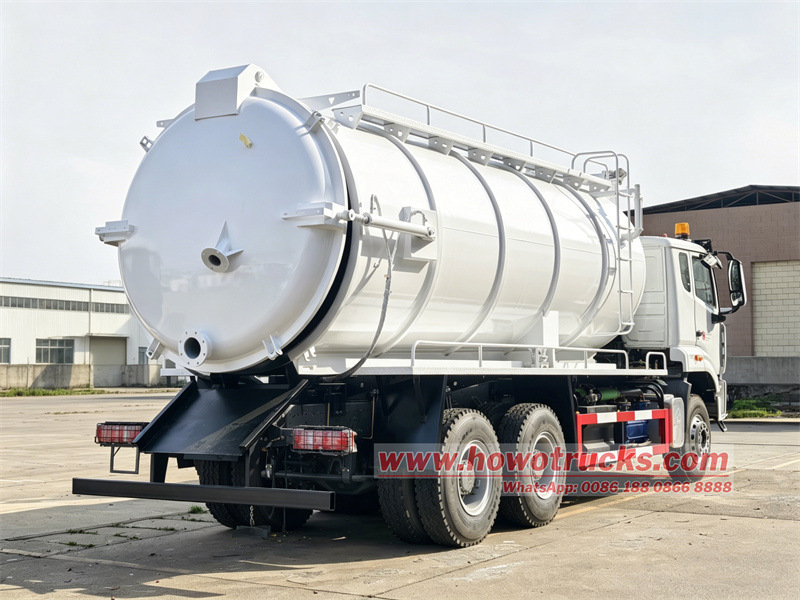

Čisticí vůz na septiky HOWO NX v Nigérii
Sací vůz Howo NX o objemu 20 metrů krychlových má rozvor 4625 + 1350 mm, motor Weichai WP12.400E32, převodovku HW19710, přední nápravu VGD95 a dvojité zadní nápravy MCX16ZG. Sací nádrž o objemu 20 metrů krychlových je vyrobena z uhlíkové oceli a je vybavena vakuovým čerpadlem pro cirkulaci vody 2BE-204, přepouštěcím ventilem, nádrží na hydraulický olej, žebříkem, vyrovnávací trubkou a vypouštěcím ventilem zadních dveří. Zadní dveře lze hydraulicky otevírat a nádrž lze hydraulicky zvedat. Provoz ovládá hydraulický ovládací ventil na straně řidiče.
Pracovní kapacita :
20000 litersTyp kabiny :
Howo NX one and half row cabinPohonný systém :
6x4,LHDRozvor (mm) :
44625+1350 mmSpecifický motor :
400 HP / WEICHAI WP12.400E32Převodovka :
Sinotruk HW19710 10-speed, manualPřední náprava (kg) :
9500Zadní náprava (kg) :
16000*2Tento Čisticí vůz na septiky HOWO NX v Nigérii je specializované vozidlo určené pro náročné nigerijské odsávání odpadních vod. Vychází z podvozku Sinotruk HOWO NX400 a integruje 20 metrů krychlovou sací nádrž na odpadní vody a vakuové čerpadlo pro cirkulaci vody 2BE-204, což umožňuje efektivní odsávání odpadních vod. Toto vozidlo se vyznačuje samonasávacími a samovykládacími schopnostmi, velkou kapacitou, pohodlnou přepravou a výkonným vakuovým čerpadlem s dlouhým sacím dosahem, díky čemuž je vhodné pro náročné operace, jako je bagrování městských potrubních sítí a čištění septiků.

◆ Technologické parametry produktu:
| Vakuový sací vůz HOWO NX 6X4 20CBM | |||
| Generál | Značka podvozku | HOWO | |

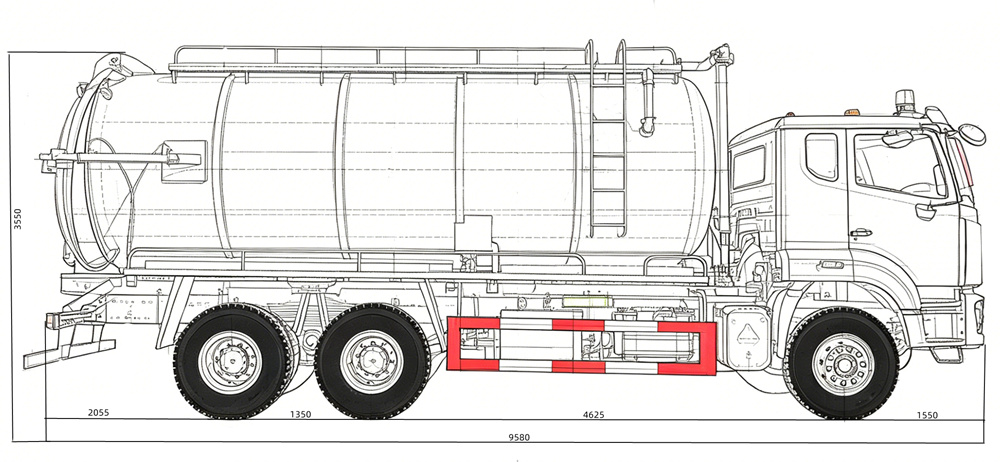

| Celkový rozměr | 9580 x 2550 x 3550 mm | ||
| Celková hmotnost / Pohotovostní hmotnost | 25 000 kg / 12850 kg | ||
| Přední náprava | VGD95 přední náprava (buben) | ||
| Hnací náprava | Dvojité zadní nápravy MCX16ZG (bubnové), převodový poměr 4,803 | ||
| Motor | Typ paliva | Nafta, 6 válce v řadě, čtyřtaktní | |
| Model | WP12.400E32 | ||
| Moc | 400 HP / 294 kW | ||
| Jmenovité otáčky | 2100 ot./min | ||
| Maximální točivý moment | 1200-1500 ot./min | ||
| Přemístění | 11,596 l | ||
| Emisní norma | Euro 3 | ||
| Podvozek | Typ pohonu | 4x2, vlevo ruční pohon | |
| Přenos | HW19710,10F&2R, manuální | ||
| Rozvor kol | 4625+1350 mm | ||
| Počet náprav | 2 | ||
| Specifikace pneumatiky | 315/80R22.5, 11 ks (včetně jedné rezervní pneumatiky) Možnost: 12.00R20, 295/80R22.5, 12R22.5 | ||
| Nástavba | Nádrž | Objem nádrže | 20000 litry |
| Materiál nádrže | 6mm uhlíková ocel s antiseptickou úpravou | ||
| Úhel zvedání nádrže | ≥45° | ||
| Vývěva | Vakuum Čerpadlo | Oběhové čerpadlo vody 2BE-204 | |
| Dokonalé vakuum | 3300 Pa | ||
| Čerpací rychlost | 21 m³/min | ||
| Rychlost | 980 ot./min | ||
| Moc | 37 kW | ||
| Zadní dveře lze hydraulicky otevřít pro úplné vyprázdnění pevných látek. | |||
| Veškeré standardní příslušenství: šachta, sada nářadí, anglický manuál..... | |||

◆ Podvozek:
| Položka | Konfigurace |
| Rozvor kol | 4600+1350 mm |
| Motor | Weichai WP12.400E32 • Zdvihový objem: 11,596 l • Výkon: 294 kW (400 koní) • Emisní norma: Euro III |
| Přenos | Sinotruk HW19710 • Typ: Manuální, 10 rychlostních stupňů vpřed + 2 rychlostní stupně vzad • Vlastnosti: Hlavní převodovka s dvojitými mezihřídeli, pomocná převodovka s planetovými převody a převodovka s rychloběhem |
| Přední náprava | Přední náprava VGD95 s nosníkem I a pěstí • Jmenovité zatížení: 9,5 tuny |
| Zadní nápravy | Dvojité zadní nápravy MCX16ZG s jednostupňovou redukcí • Jmenovité zatížení: 2 x 16 tun (celkem 32 tun) |
| Pneumatiky | 315/80R22.5 |
| Chata | Howo NX s jednou a půl kabinou, klimatizací, elektrickým ovládáním oken a centrálním zamykáním |
◆ Systém sání odpadních vod horní konstrukce:
1. Objem nádrže: 20 metrů krychlových, eliptická konstrukce nádrže s nízkým těžištěm a stabilním provozem.
2. Materiál nádrže: Vysoce kvalitní uhlíková ocel, tloušťka 6 mm, s vnitřními přepážkami, odolná proti korozi a opotřebení, celkově pevně svařená.

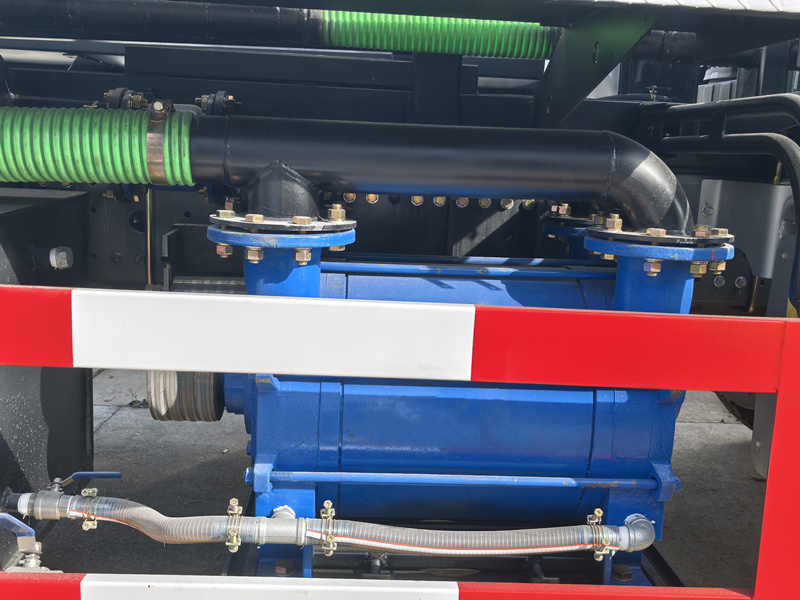

3. Vakuové čerpadlo: Vakuové čerpadlo s cirkulací vody 2BE-204, sací rychlost 21 m³/min, vysoký stupeň vakua, silná samonasávací schopnost.

4. Bezpečnostní ochrana: Vybaven přepouštěcím ventilem, který zabraňuje zpětnému toku média a poškození vakuového čerpadla, čímž je zajištěna bezpečnost zařízení.

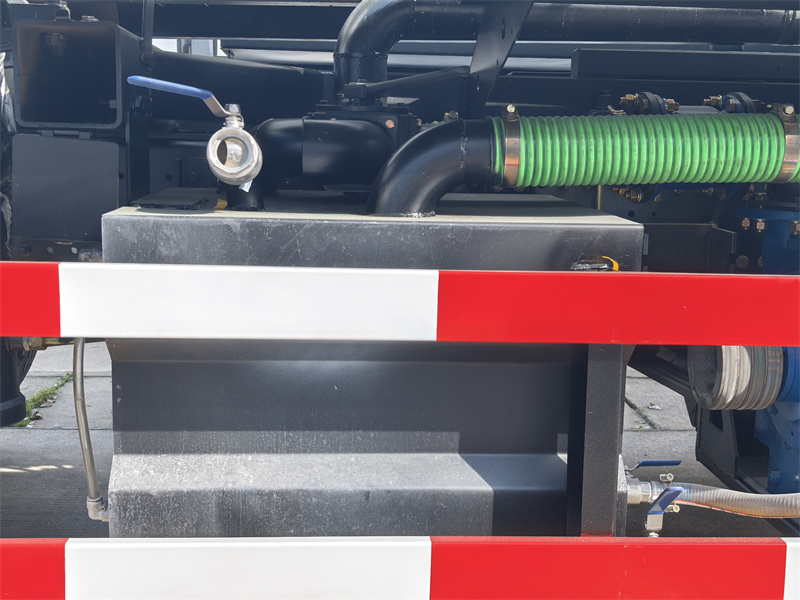

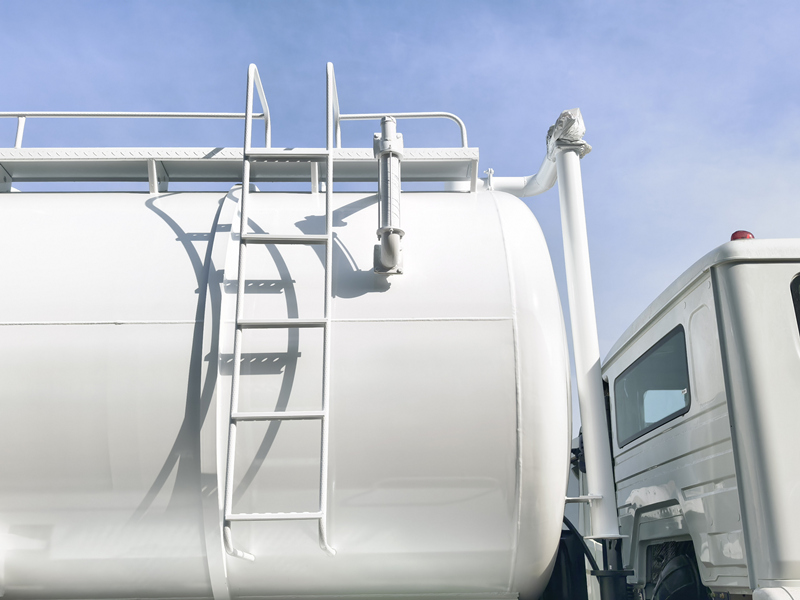

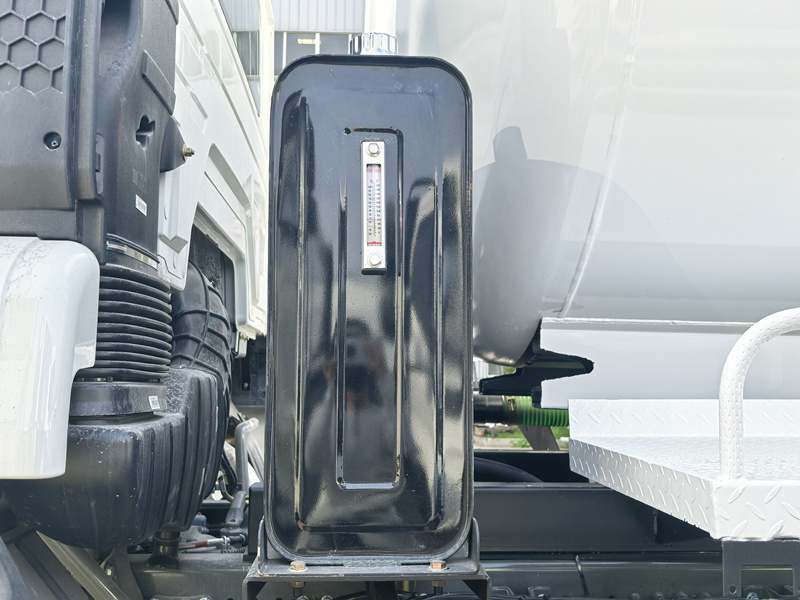

5. Pomocné komponenty: Integrovaný odlučovač vody a plynu, odlučovač oleje a plynu, nádrž na hydraulický olej, žebřík na pravé straně, ochranné zábradlí na horní straně nádrže, průhledná hladinová trubice (sledování hladiny kapaliny v nádrži v reálném čase), vypouštěcí ventil zadních dveří a sací hadice.

◆ Funkce hydraulického ovládání:

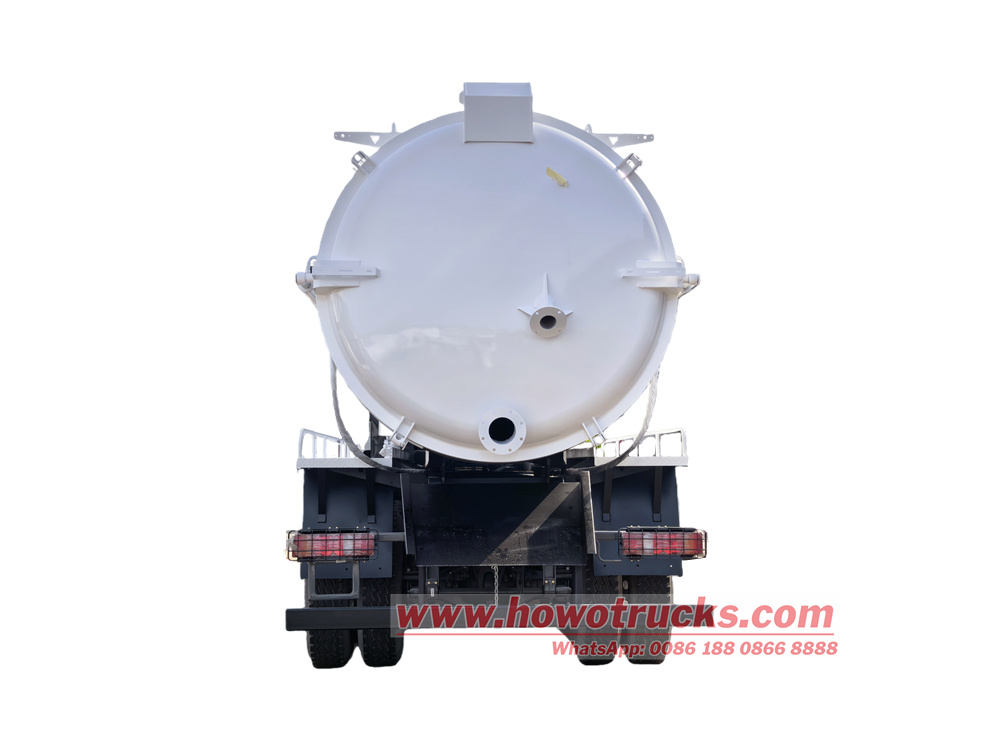

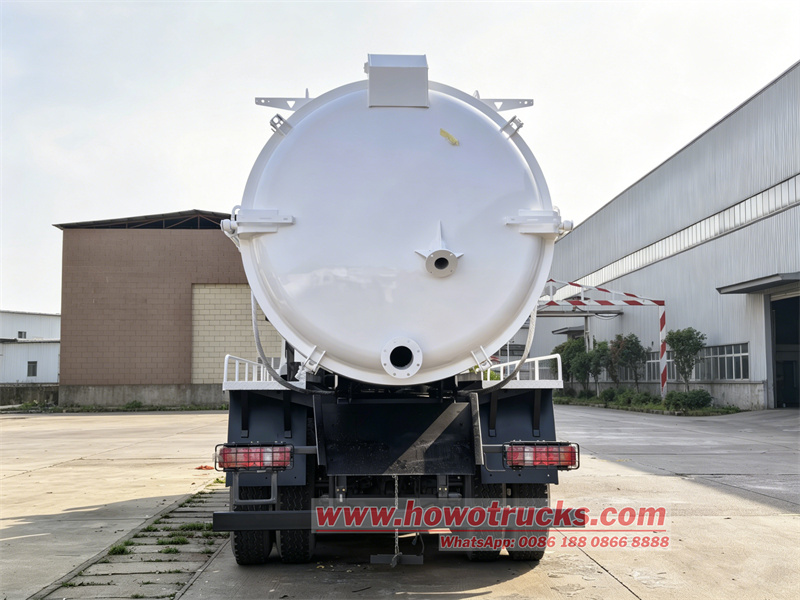

• Zadní dveře: Hydraulické zamykání + hydraulické otevírání, spolehlivé utěsnění, plynulé vykládání
• Nádrž: Hydraulické zvedání a naklápění, dostatečný úhel naklápění, důkladné odvodnění beze zbytků

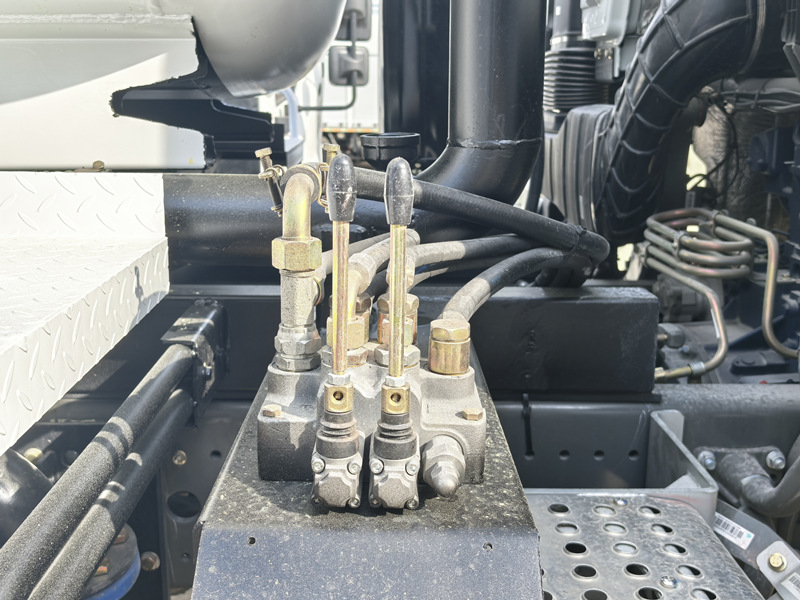

• Způsob provozu: Hydraulický ovládací ventil na straně řidiče, ovládání jednou osobou, intuitivní, bezpečný a efektivní provoz

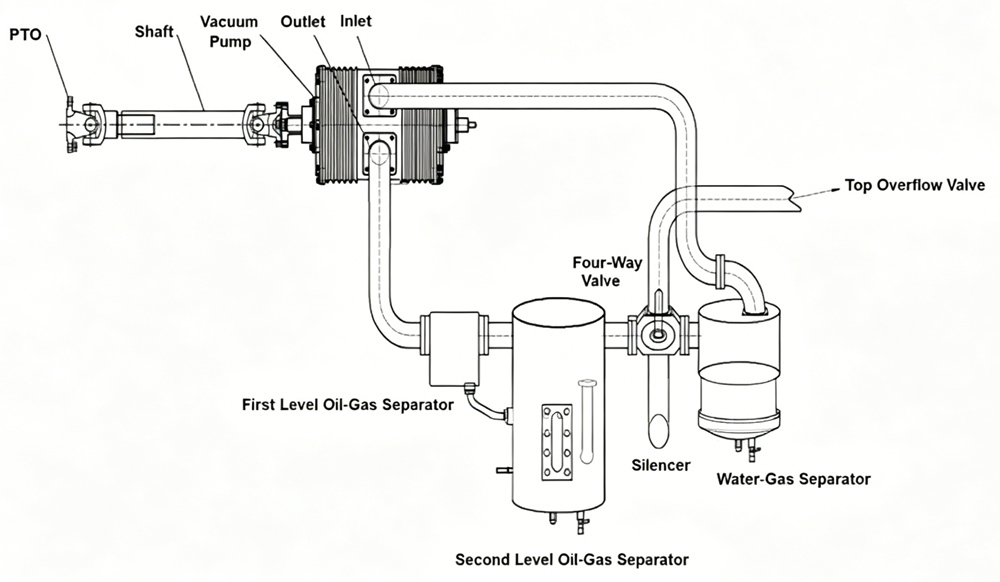

Základní princip fungování vakuového vozu je založen na principu podtlaku, který využívá tlakový rozdíl k dosažení sání a vypouštění odpadu. Během celého procesu závisí sání i vypouštění na utěsnění nádrže.
1. Proces sání: Motor vozidla pohání vysokorychlostní vakuové čerpadlo prostřednictvím pomocného pohonu (PTO), které násilně nasává vzduch z uzavřené nádrže a vytváří tak podtlak snížením vnitřního tlaku vzduchu ve srovnání s atmosférickým tlakem. Pod atmosférickým tlakem je odpad vtlačován do nádrže sacím potrubím.
2. Proces vypouštění: Po provozu se směr proudění vzduchu změní ovládáním čtyřcestného reverzního ventilu. Nejprve se nádrž zvedne a otevře se zadní víko, čímž se umožní vstup venkovního vzduchu a uvolnění podtlaku, čímž odpad vytéká ven samospádem. Za druhé se do nádrže vstříkne stlačený vzduch, čímž se vytvoří tlak vyšší než atmosférický tlak, čímž se odpad natlakuje a vypustí.
◆ Aplikace v Nigérii:
1. Městská hygiena: Používá se k čištění starých trubek, septiků a kanalizace v Lagosu, čímž se zlepšuje městská hygiena.
2. Zpracování průmyslového odpadu: Vhodné pro průmyslové odpadní vody a kaly generované místními továrnami, splňující potřeby ekologické dopravy.
3. Doprava stavební kalu: Používá se v těžebních oblastech a na velkých staveništích k odčerpávání nahromaděné vody ze základových jam a k čištění vrtného kalu a průmyslového odpadu.
