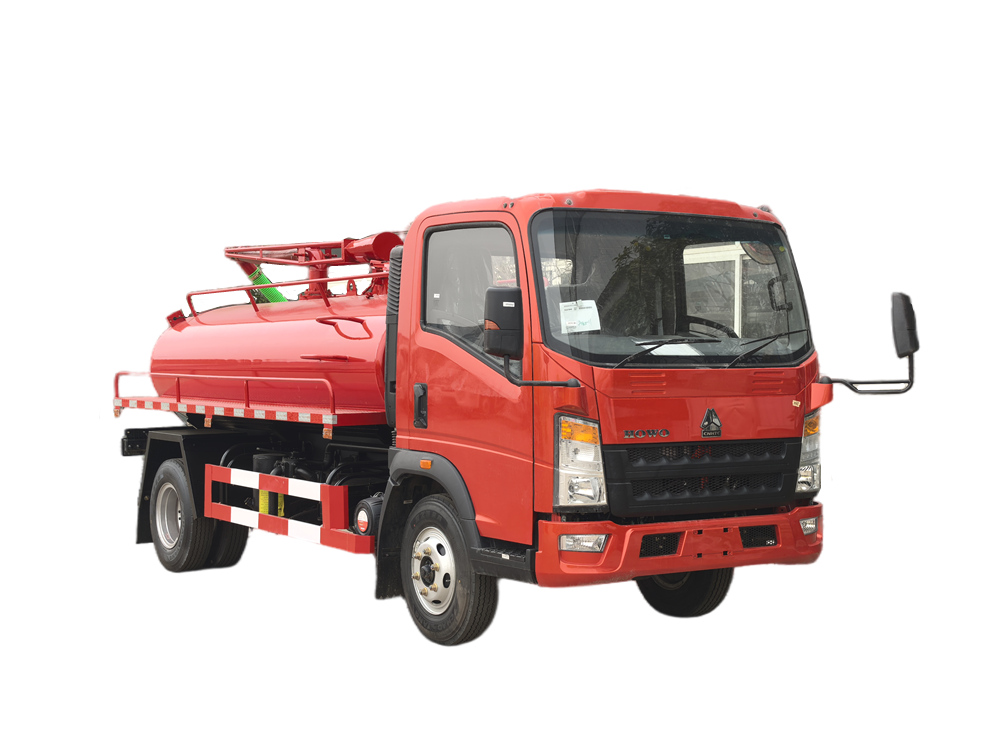

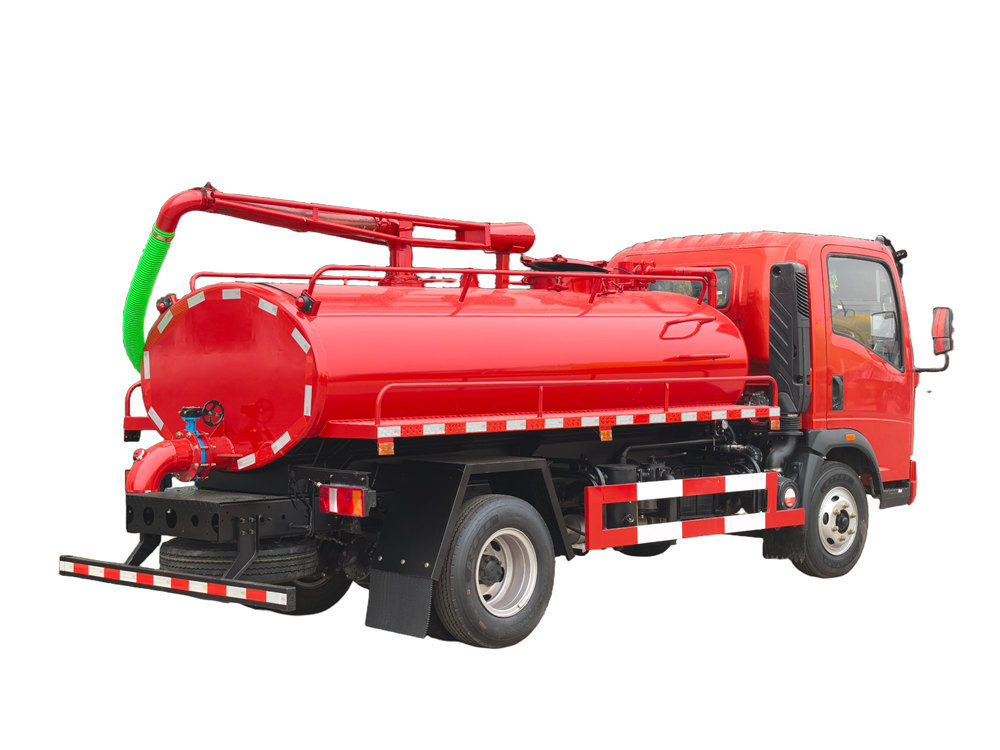

Howo 4x4 pohon septiku nákladní automobil

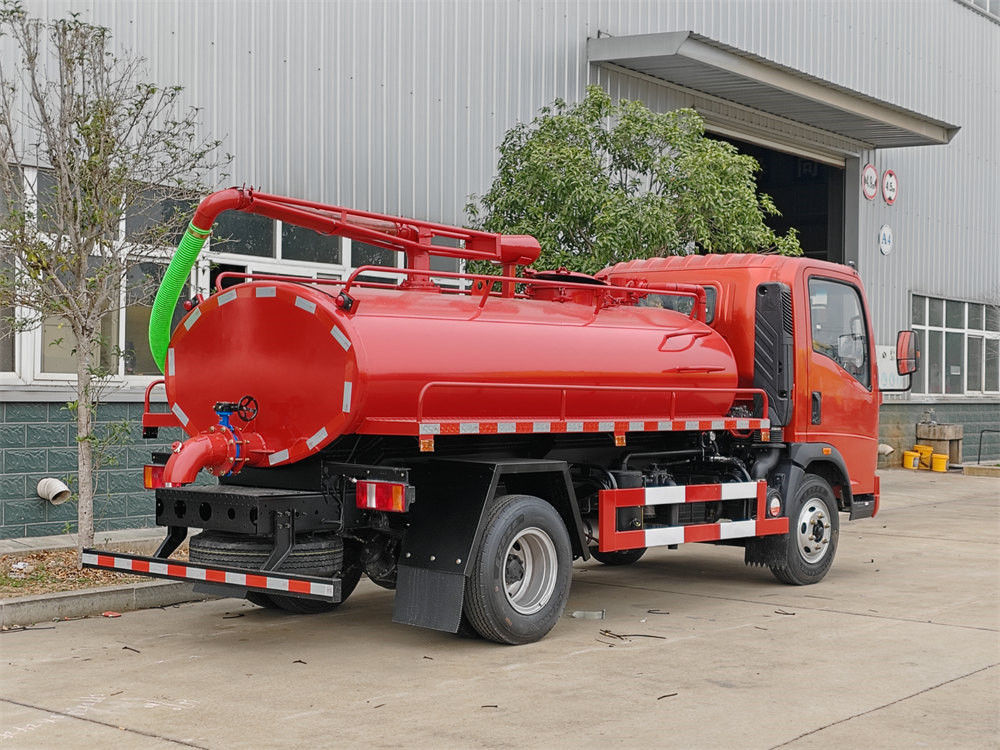

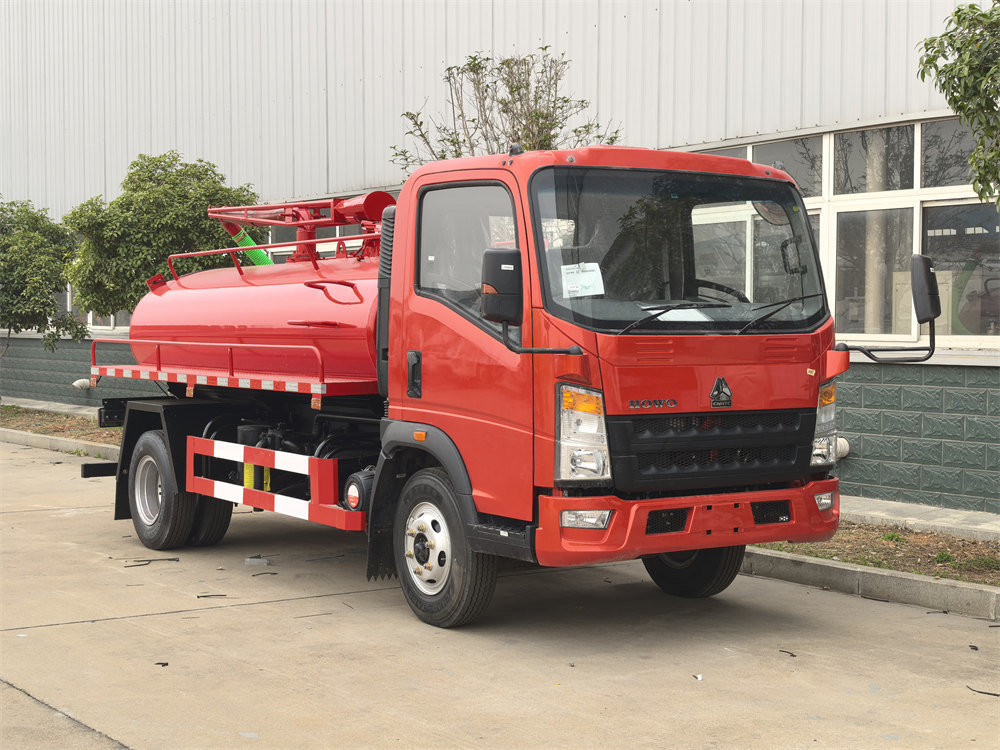

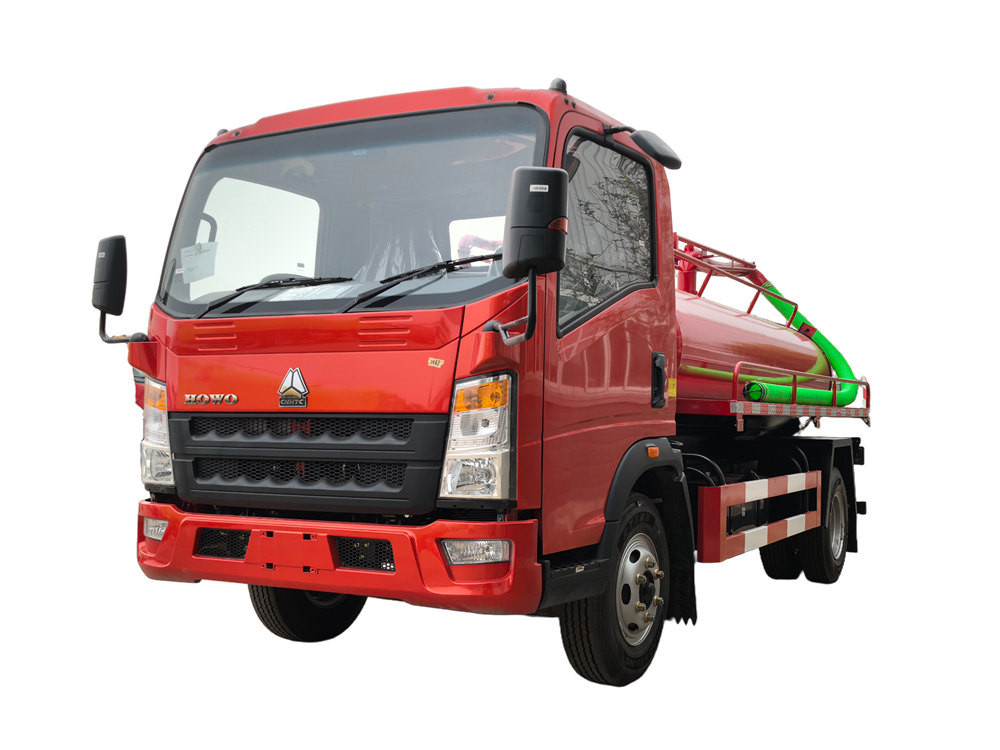

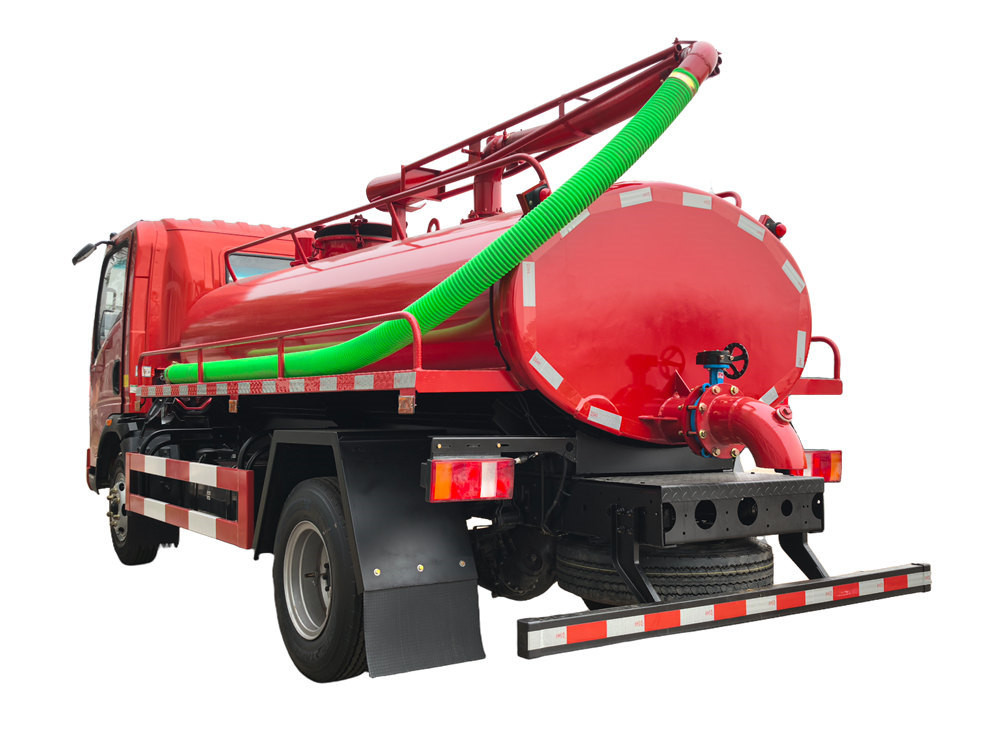

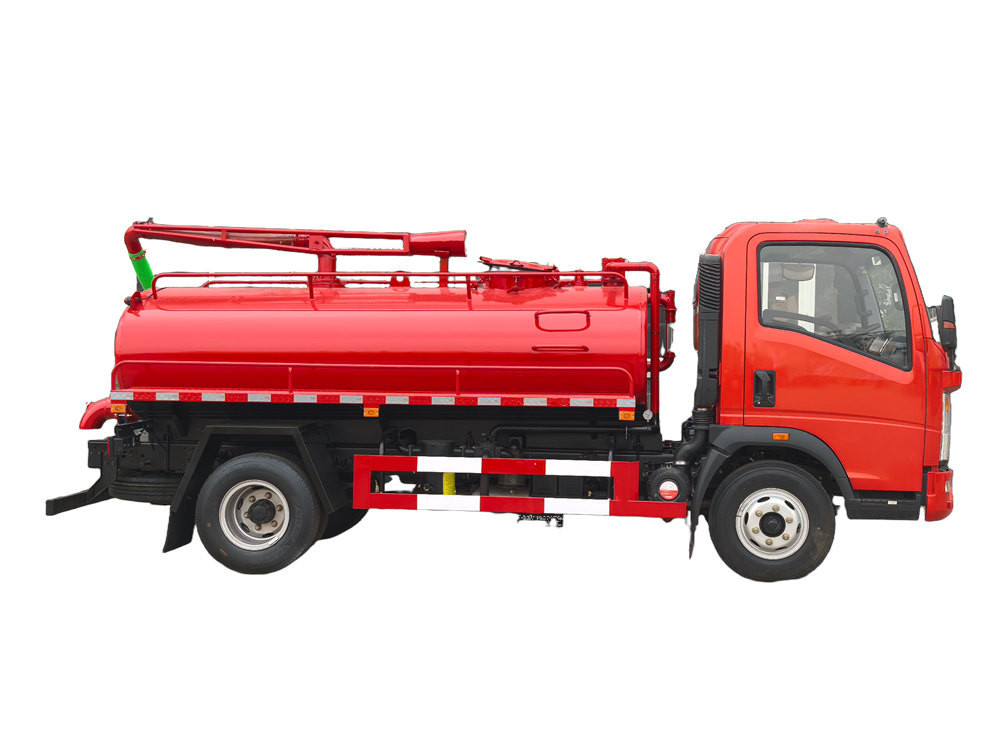

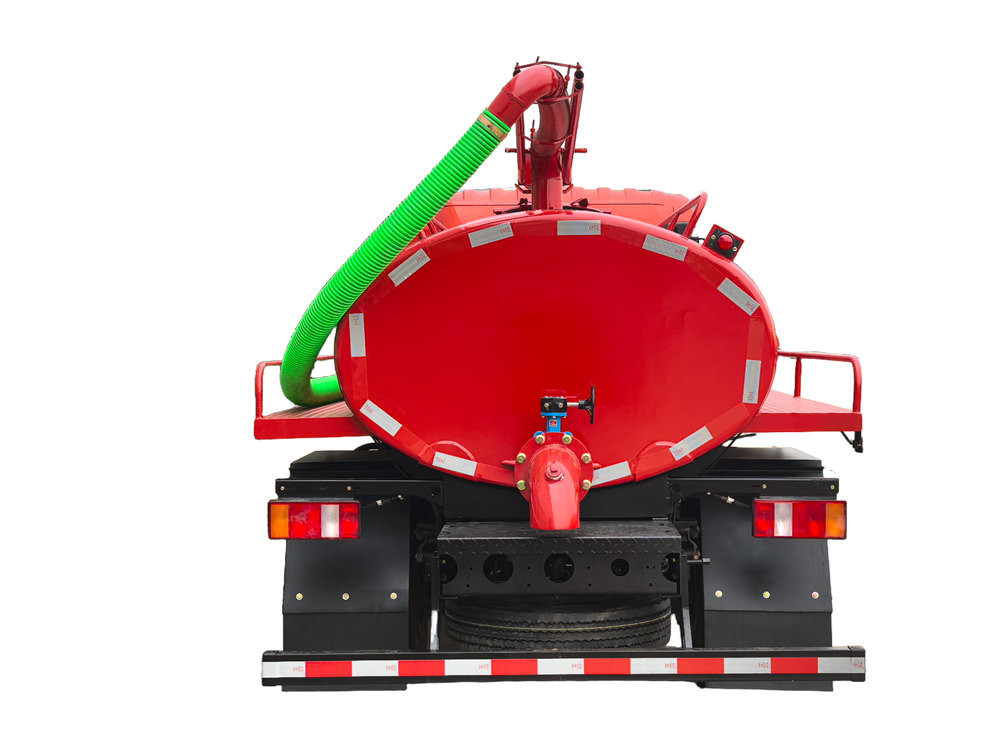

Sací vůz HOWO 4x4 RHD 4cbm pro septik je vybaven jednořadou kabinou HOWO Hanjiang 1880, pohonem všech kol 4x4, pravostranným řízením, rozvorem 3360 mm, motorem YN4102QBZL o výkonu 116 koní, šestistupňovou převodovkou WLY6TS40, horní částí karoserie je septik o objemu 4 metry krychlové, vyrobený z uhlíkové oceli, má antikorozní a antikorozní úpravu, je vybaven vodotěsným vakuovým čerpadlem Yifeng SK-6, maximální rychlost čerpání: 6 metrů krychlových za minutu, rychlost: 970 ot/min, horní sací rameno septiku o výšce 6 metrů, je vybaveno pozorovacím oknem septiku, přepouštěcím ventilem, tlakoměrem, výfukovým ventilem atd.
Pracovní kapacita :
4cbmTyp kabiny :
Howo light cabinPohonný systém :
4x4,RHDRozvor (mm) :
3360Specifický motor :
116HP / YN4102QBZLPřevodovka :
WLY6TS40,6-speed,manualPřední náprava (kg) :
2000Zadní náprava (kg) :
3500Ten/Ta/To HOWONákladní vůz septik s pohonem 4x4je vysoce účinné a odolné sanitární vozidlo určené pro samonasávání a odsávání fekálií a splašků z hnojných jam, stejně jako splašků z příkopů, rybníků a kanalizace. Poháněno motorem YN4102QBZL o výkonu 116 koní a převodovkou WLY6TS40 se pyšní výkonným pohonem všech kol (4×4) pro použití v náročných podmínkách, jako jsou blátivé a svažité silnice. Vozidlo je vybaveno vysoce výkonným vakuovým čerpadlem Yifeng SK-6 a může se pochlubit sacím dosahem 8 metrů, vysokou sací a výtlačnou účinností a plného zatížení dosáhne za pouhé 4 minuty. Je vybaveno 6metrovým zatahovacím sacím ramenem, okénkem pro sledování výkalů a přepouštěcím ventilem a nabízí pohodlný, bezpečný a spolehlivý provoz.

Naše továrna je profesionálním výrobcem v oblasti nákladních vozidel,
Zaručujeme, že všechny produkty jsou zcela nové a vysoce kvalitní.
»Ⅰ.Definice a úvod k produktu:
Výrobce:CS TRUCKS GROUP LIMITED
Výkonnostní vlastnosti
1. Efektivní provoz: Rychlost čerpání 6 m³/min dokáže plně načerpat nádrž o objemu 4 metry krychlové za 5 minut, takže je vhodný pro častý provoz.
2. Přizpůsobivost pohonu všech kol: 4×Pohon 4 zvyšuje únikové schopnosti, díky čemuž je vhodný pro použití v nezpevněných venkovských oblastech, na farmách a v dalších prostředích.
3. Trvanlivost:
• Těleso nádrže z uhlíkové oceli s ochranou proti korozi a vnitřní výztuhou zabraňující deformaci.
• Vodokružné čerpadlo má jednoduchou konstrukci a nízkou poruchovost.
4. Bezpečnostní návrh: Několik ochranných prvků, včetně pojistného ventilu a pozorovacího okénka, zabraňuje riziku přetížení a provozních chyb.
• Vizuální zobrazení sacího potrubí umožňuje sledování stavu sání v reálném čase, aby se zabránilo ucpání nebo přetížení.
• Hydraulický žebřík pro snadný přístup a údržbu

» II.Parametr produktu pro fekální sání HOWO 4CBMnákladní auto:
| Vakuový čerpací vůz HOWO 4x4 RHD 4cbm | |
| Generál | |
| Rozměry | 5995 × 2200 × 2560 mm |
| Hmotnost | 3050 kg |
| Kabina | Sinotruk 1880 jednořadý Pravostranné řízení kabina |
| Maximální rychlost | 115 km/h |
| Podvozek | |
| Rozvor kol | 3360 mm |
| Přední náprava | 2 tuny |
| Zadní náprava | 3,5 tuny |
| Převodovka | 6stupňová převodovka Wanliyang, WLY6TS40 |
| Rám vozidla | Přímý vyztužený nosník |
| Pneumatiky | Ocelové pneumatiky 7.00R16 |
| Počet pneumatik | 6+1 |
| Typ pohonu | 4*4, Volant, Řízení na pravé straně |
| Motor | |
| Model | YN4102QBZL |
| Typ | Řadový čtyřválcový vznětový motor |
| Moc | 116 koní / 85 kW |
| Jmenovité otáčky | 3000 ot./min |
| Maximální točivý moment | 290 N.m |
| Maximální točivý moment | 1800–2100 ot./min |
| Přemístění | 3,76 l |
| Emisní norma | Euro 2 |
| Palivová nádrž | 80litrová palivová nádrž z hliníkové slitiny |
| Horní část těla | |
| Objem nádrže | 4 kubické metre |
| Materiál nádrže | Uhlíková ocel Q235, uhlíková ocel |
| Vývěva | Vakuové čerpadlo pro cirkulaci vody |
| Model oběhového čerpadla vody | YIFENG SK-6 (čínská značka) |
| Rychlost | 970 otáček za minutu |
| Maximální rychlost čerpání | 6 m³/min |
| Průměr | Vstup: DN100, výstup: DN100 |
| Spotřeba vody | 80–100 l/min |
| Sací potrubí | 1 kus/6 metrů |
| Okénko na prohlížení stoličky | Ano |
| Výpust pro odtok trávy | Ano |
| Ventil proti přetečení | Ano |
| Vstupní otvor | DN100 |
| Výstupní otvor pro krmení | DN100 |
| Zvedání nádrží | Hydraulický válec/2 kusy |
| Zadní kryt nádrže | Lze otevřít hydraulickým tlakem |
| Barva | Dle vašeho přání |
» Ⅲ.Produkt Podrobný úvod

Základní konfigurace hnacího ústrojí a podvozku

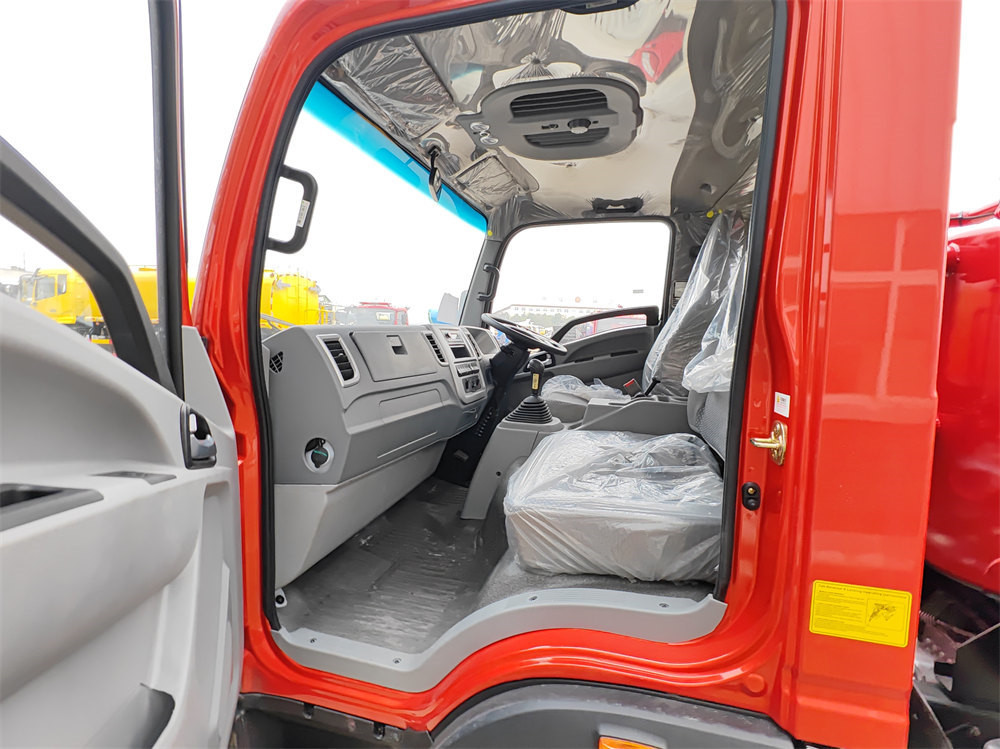

1. Kabina: HOWO Hanjiang 1880 s jednořadou kabinou a pravostranným řízením, odpovídající jízdním zvyklostem s pravostranným řízením v Číně.
2. Typ pohonu: Pohon všech kol (4×4), přizpůsobivý složitým silničním podmínkám, jako jsou blátivé a svažité silnice.
3. Rozvor: 3360 mm, vyvážení průchodnosti a stability.
4. Motor: Vznětový motor YN4102QBZL, 116 koní, vysoký točivý moment při nízkých otáčkách a vysoký výkon.
5. Převodovka: Manuální převodovka WLY6TS40 (6 rychlostí), vysoká účinnost převodovky a nízké náklady na údržbu.

Horní systém

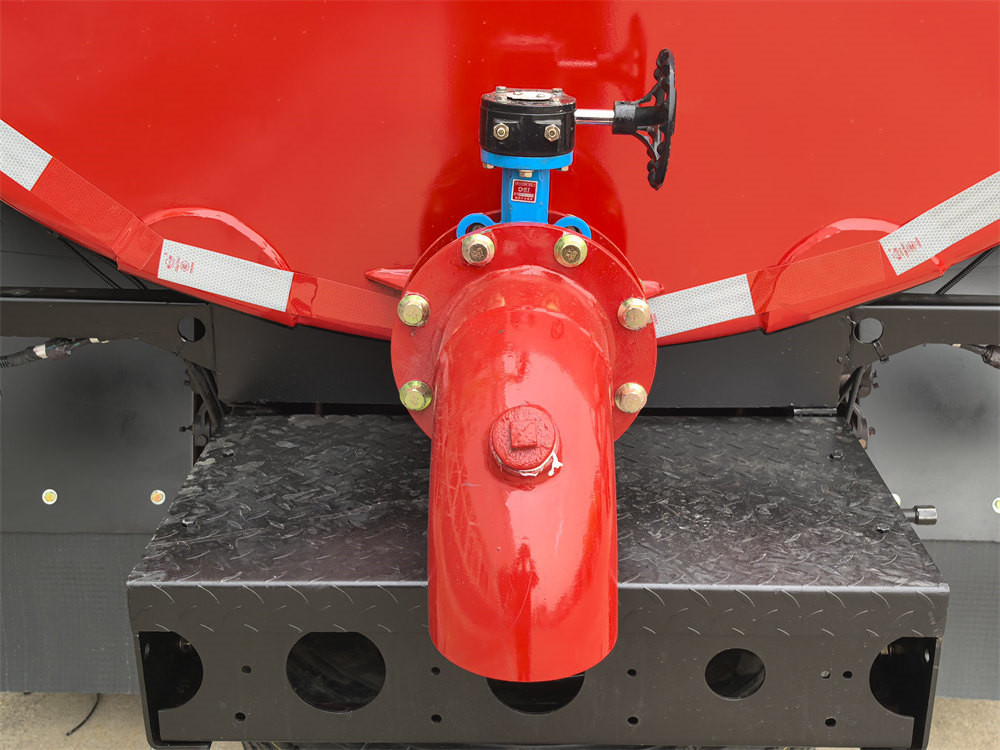

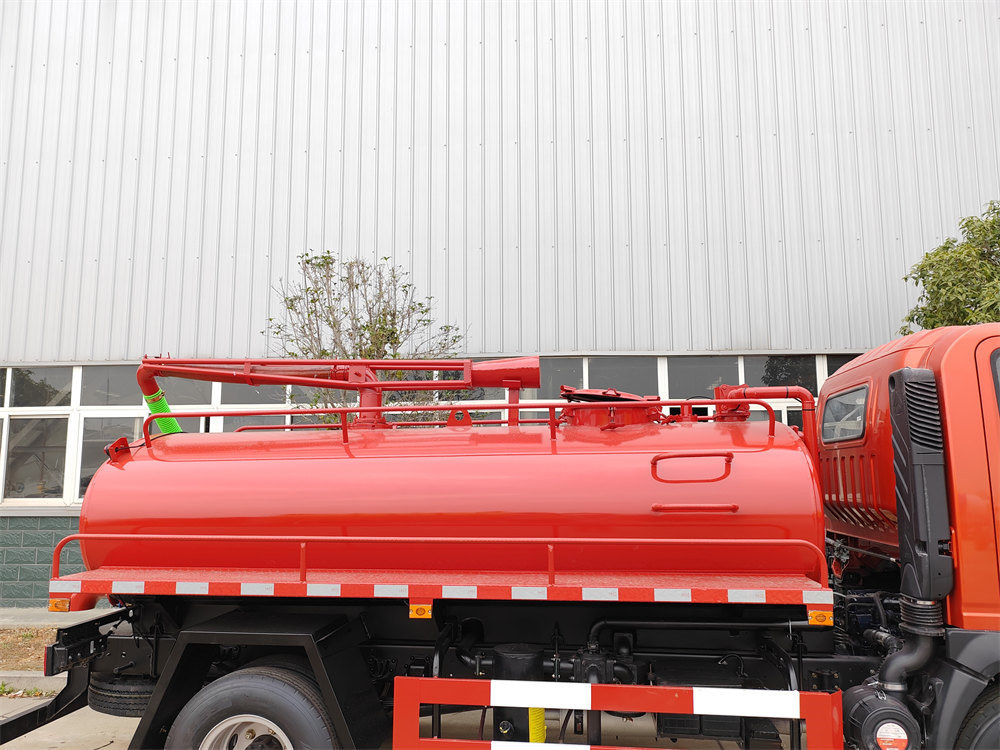

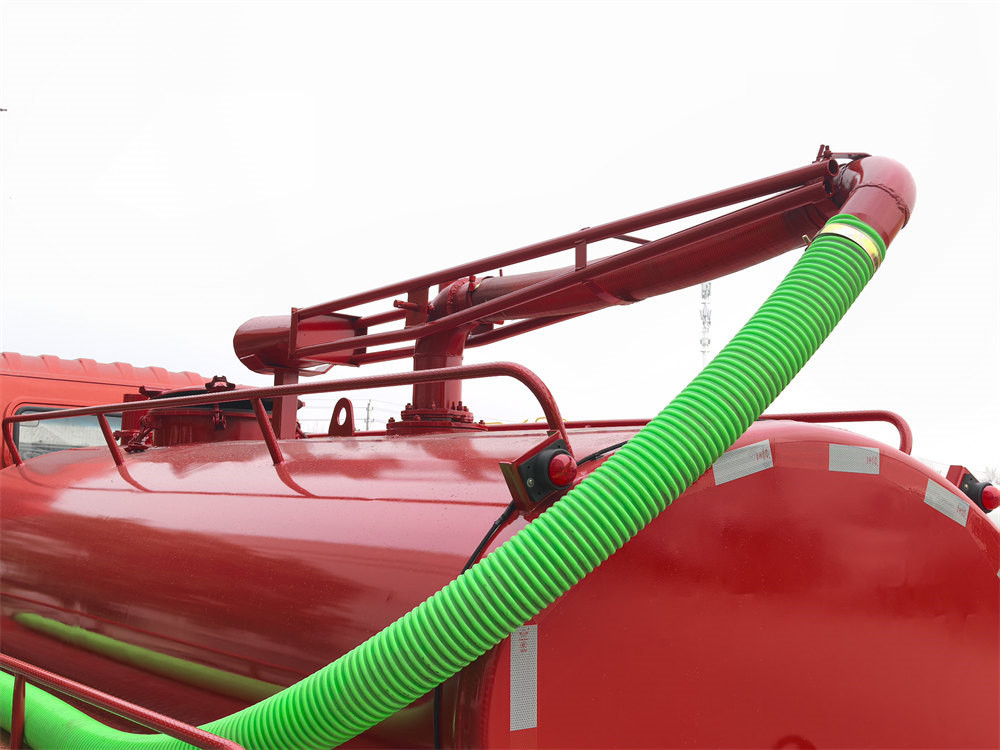

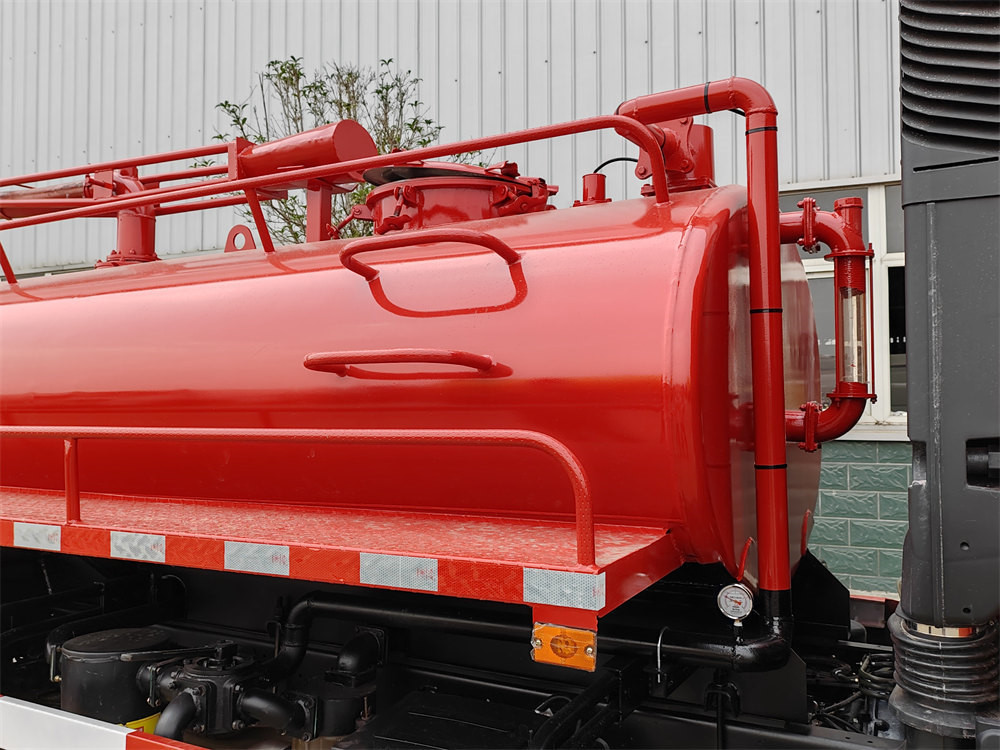

• Nádrž: Nádrž z uhlíkové oceli o objemu 4 metry krychlové, ≥ Tloušťka 4 mm, ošetřená antikorozním a rezavým nátěrem pro delší životnost. Nahoře je instalován 6metrový zatahovací sací výložník, který umožňuje provoz z více úhlů. V zadní části je instalován výtlačný ventil, který umožňuje vypouštění pomocí gravitace nebo stlačeného vzduchu.

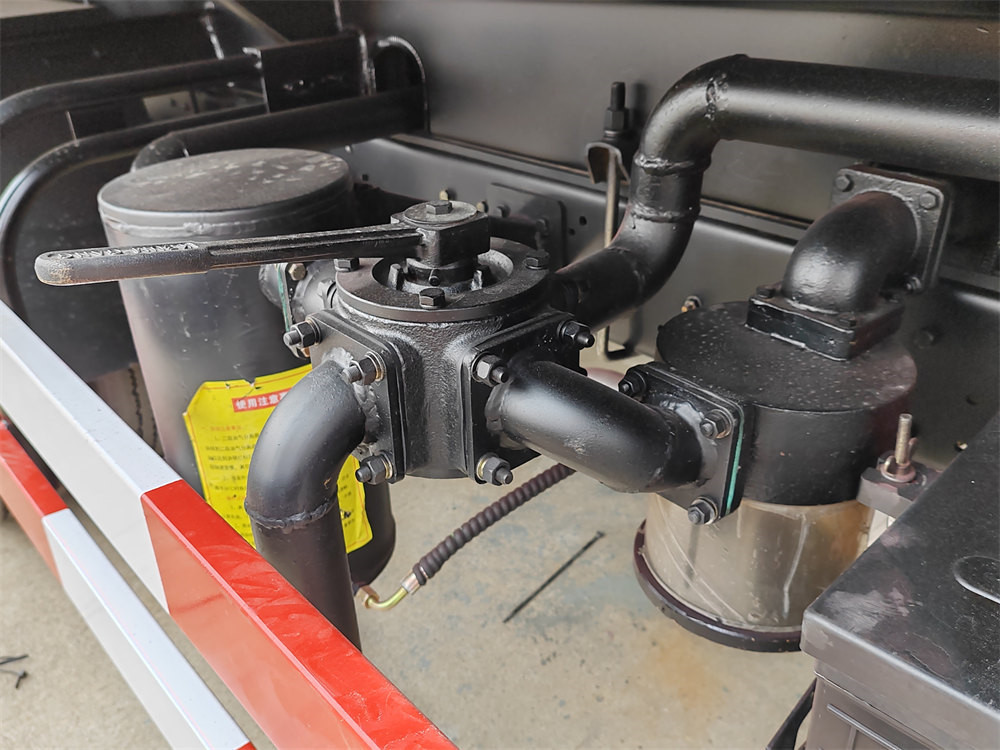

• Vakuové čerpadlo: Vodokružné vakuové čerpadlo Yifeng SK-6 s maximální rychlostí čerpání 6 m³/min a otáčky 970 ot/min pro vysokou sací účinnost. Pojistný ventil zabraňuje přetížení a odlučovač vody/oleje zajišťuje nepřetržitý a stabilní provoz.

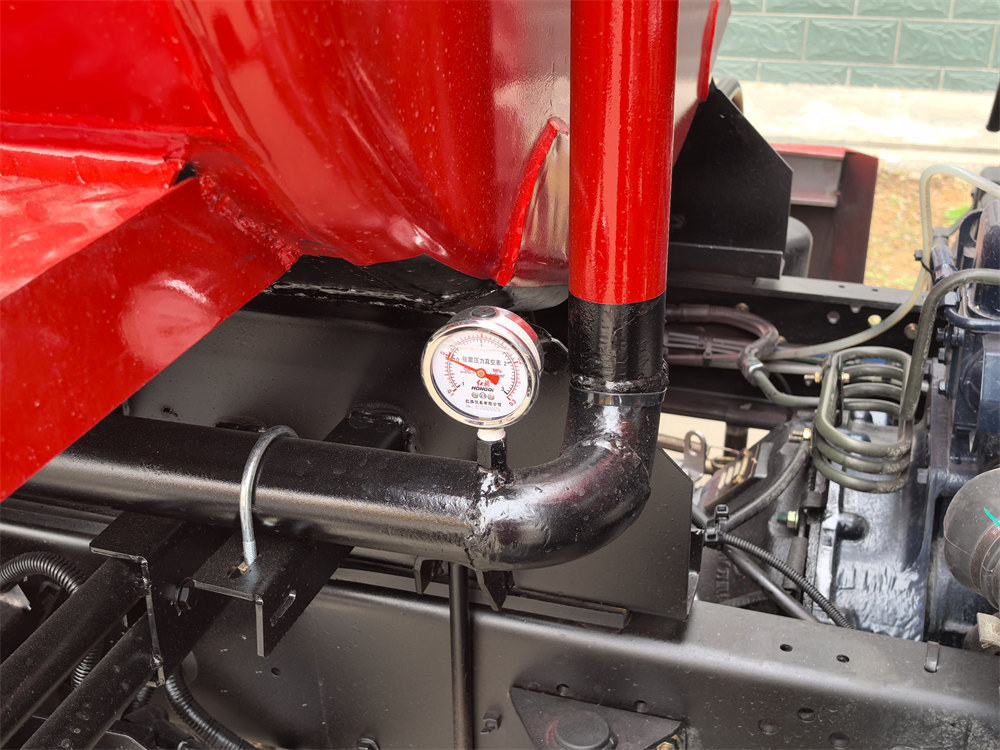

• Bezpečnost a monitorování: V přední části nádrže se nachází okénko pro sledování vnitřních podmínek v reálném čase. Podtlakový manometr zabraňuje přetlaku. Pojistný ventil automaticky uvolňuje tlak, aby se zabránilo přetlaku. Rychlý vypouštěcí ventil urychluje vyprazdňování během vyprazdňování.
Výkres septikového sacího vozu:
»Ⅳ.Princip fungování
1. Proces sání:
◇ Výkon vakuového čerpadla pochází z motoru podvozku. Tento výkon se do vakuového čerpadla přenáší přes převodovku, vývodový hřídel a hnací hřídel.
◇ Když je vakuové čerpadlo v provozu, vytváří se uvnitř nádrže podtlak, který nasává odpad/odpadní vodu do nádrže sacím potrubím.
◇ Vodokružné čerpadlo používá cirkulující vodu k utěsnění nádrže, čímž zabraňuje úniku vzduchu a chlazení čerpadla.
2. Proces vypouštění:
Otevřete zadní kryt nebo ventil nádrže a rychle vyprázdněte nádrž pomocí gravitace nebo tlakových rozdílů vzduchu.
