Struktura a pracovní princip míchačky betonu HOWO NX

Domíchávač betonu HOWO NX je založen na podvozku HOWO NX a je to speciální vozidlo určené pro přepravu a míchání betonu ve stavebnictví, na silnicích, mostech a v dalších inženýrských projektech. Vozidlo se skládá ze dvou hlavních částí: podvozku HOWO NX a nástavby, které lze dále rozdělit do osmi systémů: podvozkový systém, hydraulický systém, míchací buben, vyprazdňovací systém, čisticí systém, řídicí systém, válcový systém a plnicí systém.

Podvozek	HOWO NX 6×4
Motor	WP12.400, 400HP, vznětový motor
Objem míchacího bubnu	8 kubických metrů břemen
Materiál	Manganová ocel Q355
Rychlost podávání	≥3 m3/min
Rychlost vybíjení	≥2 m3/min
Zbývající míra vypouštění	≤0,5 %
Objem nádrže na vodu	400 l

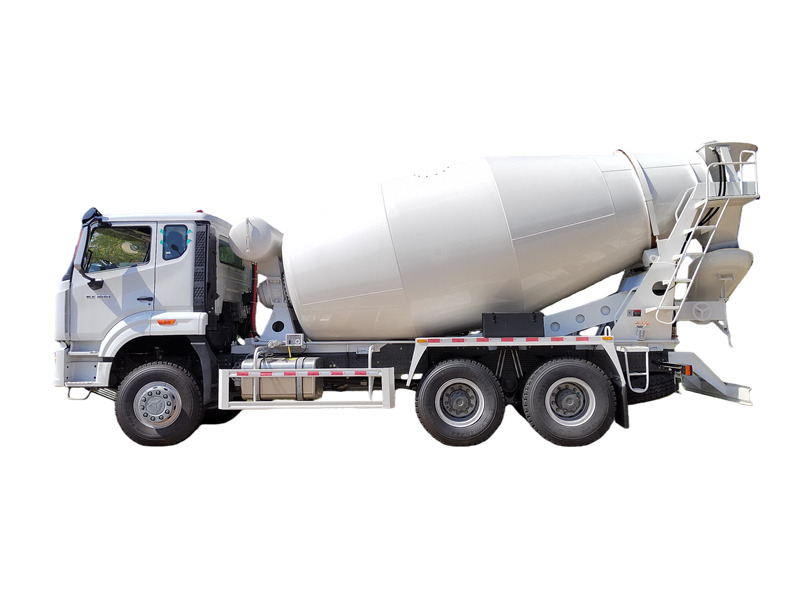

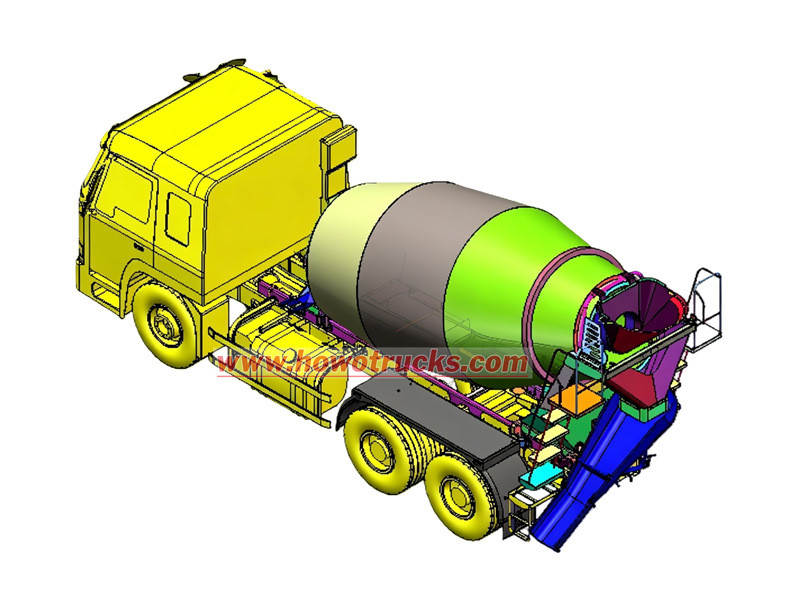

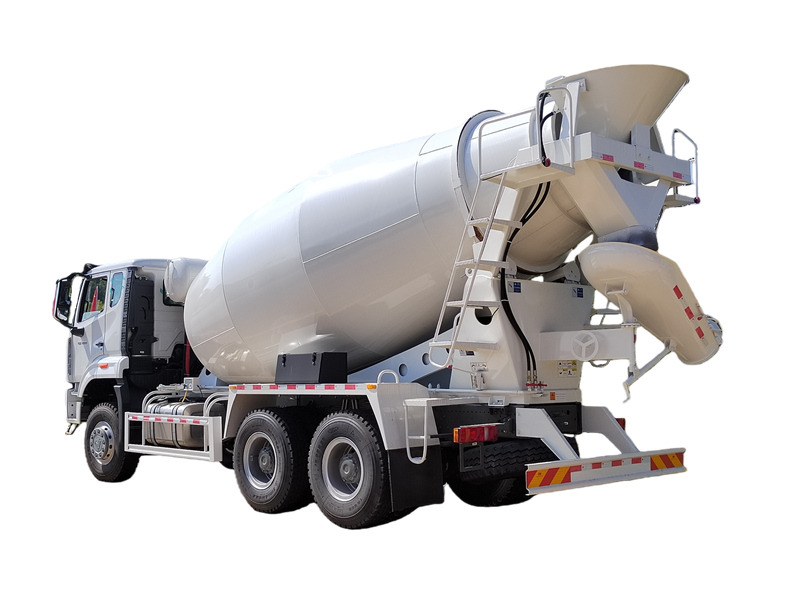

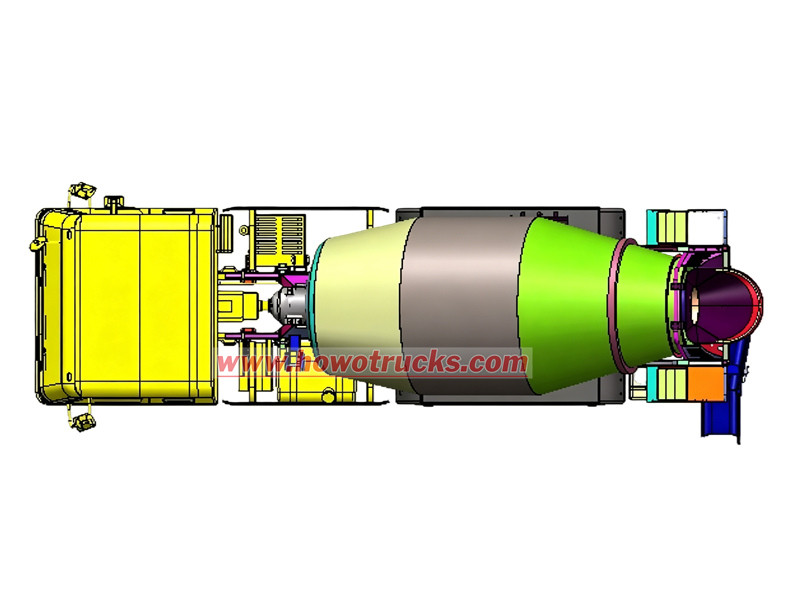

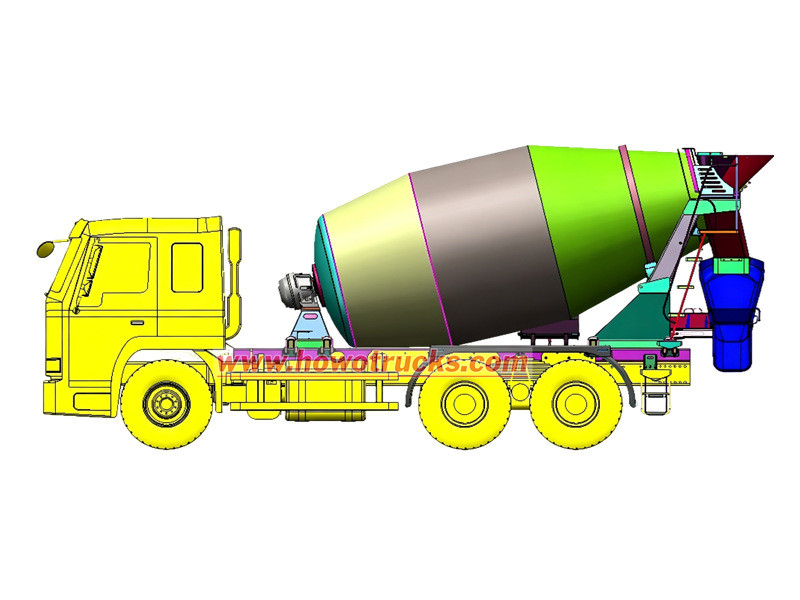

Výkres domíchávače HOWO NX Transit

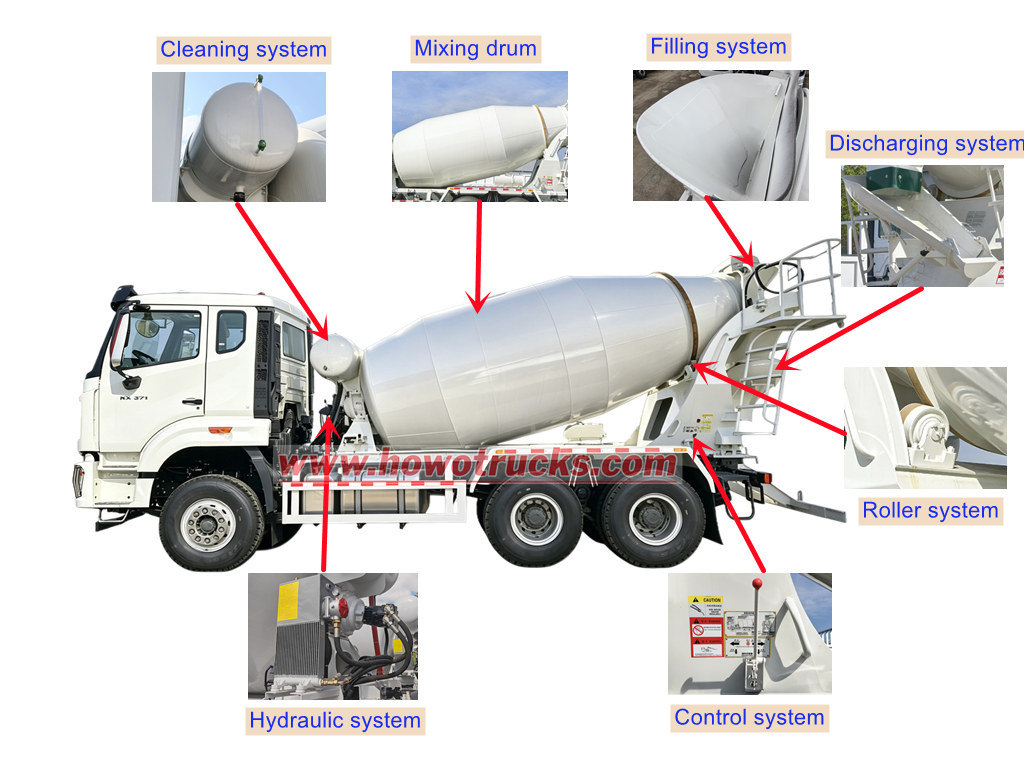

Hlavní funkce každého systému domíchávače HOWO

1. Systém podvozku: Tvoří základ vozidla a je zodpovědný za přepravu betonu.

2. Hydraulický systém: Odebírá energii z motoru, přeměňuje ji na hydraulickou energii a poté vydává mechanickou energii pomocí hydraulického motoru pro pohon míchacího bubnu.

3. Míchací buben: Slouží jako zásobník betonu s vnitřními lopatkami, které míchají a vedou materiál, což je zásadní pro prevenci tuhnutí a segregace betonu.

4. Vypouštěcí systém: Zahrnuje hlavní a pomocný výsypný žlab a uzavírací tyče. Pomocný žlab prodlužuje délku hlavního žlabu pro snazší vykládání.

5. Čisticí systém: Používá pneumatický přívod vody. Tlaková voda z tlakové nádrže, pistole a hadic čistí násypku, míchací buben a výpustný žlab, aby se zabránilo tvrdnutí a lepení betonu.

6. Řídicí systém: Skládá se z regulátoru, táhel, ohebných hřídelí a táhel. Slouží k řízení rychlosti a směru otáčení míchacího bubnu.

7. Válečkový systém: Nachází se v zadní části míchacího bubnu a je připojen k pomocnému rámu a podpírá hlavně buben.

8. Plnicí systém: Skládá se z násypky a jejího nosného držáku. Držák pomáhá snižovat nárazovou sílu betonu během nakládání.

Princip fungování domíchávače HOWO NX Transit

● Funkce míchání: Během jízdy přenáší vývodový hřídel výkon motoru přes hydraulické čerpadlo, hydraulický motor a reduktor do míchacího bubnu a udržuje jej v otáčení nízkou rychlostí 1–3 ot./min, aby byla zajištěna homogenita betonu a zabránilo segregaci.

● Funkce plnění: Při nakládání se míchací buben otáčí vyšší rychlostí 6–10 ot./min. Beton vstupuje do bubnu přes zavážecí systém a je veden spirálovými lopatkami směrem ke střední a spodní části bubnu.

● Funkce vybíjení: Během vyhazování se buben otáčí v opačném směru rychlostí 3–14 ot./min. Beton je spirálovým pohybem lopatek tlačen směrem k otvoru bubnu a je vyhazován přes výsypný žlab.

● Funkce čištění: Vzduchojem z brzdového systému je natlakována vodní nádrž. Tlaková voda se poté používá k čištění vnitřku míchacího bubnu, plnicího otvoru a výtlačného systému.
