Úvod do struktury a funkcí cisterny na vodu HOWO TX 20000L

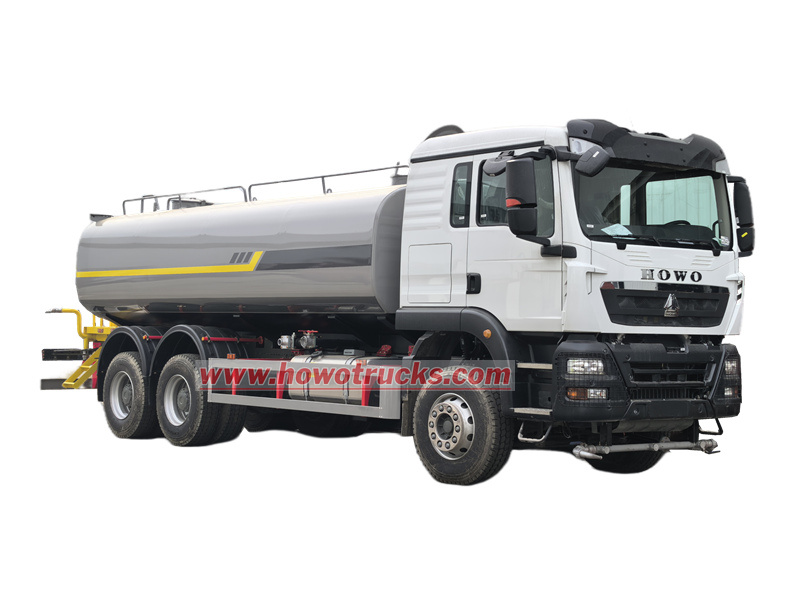

Co je cisternový vůz HOWO TX 20000L?

Cisternový vůz Howo TX 20 000L na vodu je těžké vozidlo pro ekologickou sanaci postavené na podvozku HOWO TX 6×4 s objemem nádrže 20 000 litrů. Díky vysokému výkonu, velkokapacitní nádrži a vysoké spolehlivosti se tento vůz široce používá k mytí komunálních komunikací, zavlažování zahrad, potlačování prašnosti v průmyslových parcích a dalším aplikacím.

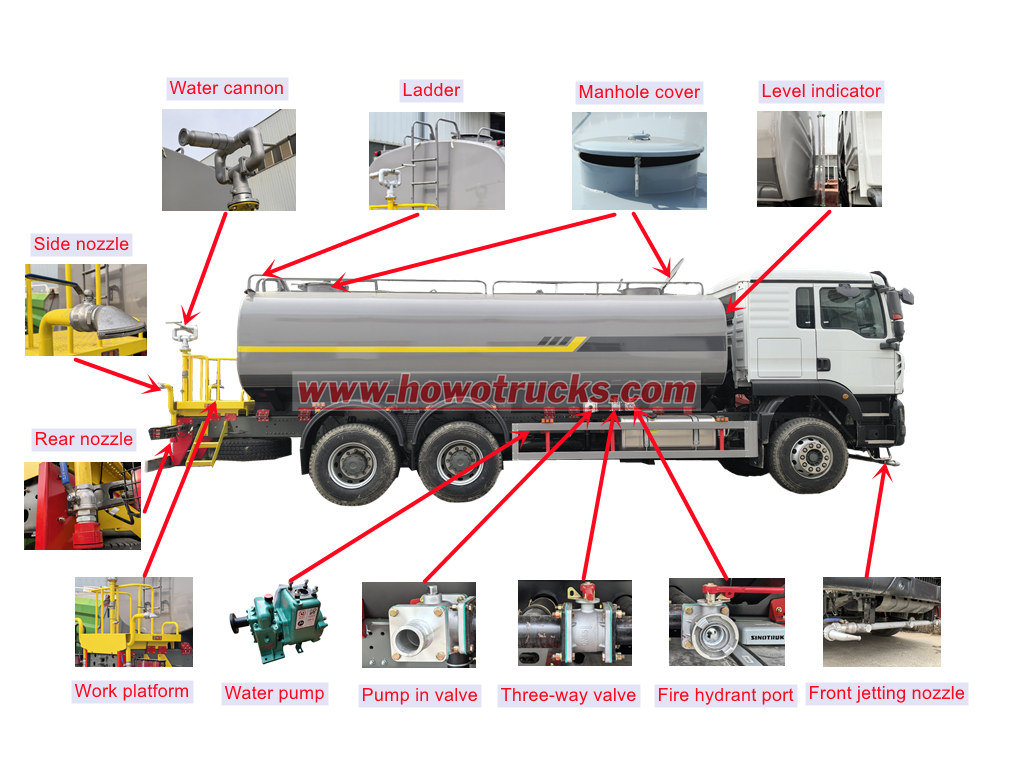

Struktura cisternového vozu HOWO TX

Ten/Ta/To Cisterna na vodu HOWO TX 20 000 litrů se skládá hlavně z podvozku, nádrže, čerpacího systému, postřikovacího zařízení a řídicího systému.

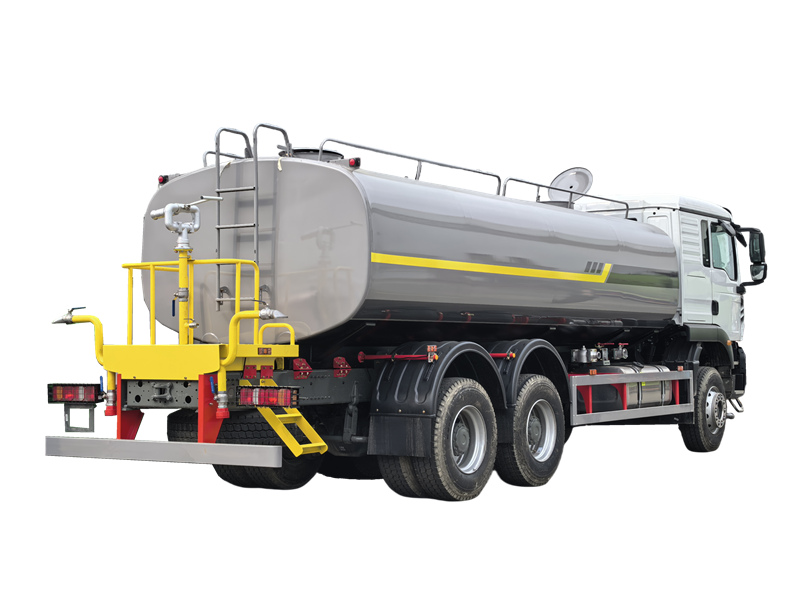

Funkce vodního postřikovacího vozu HOWO

• Přední rozprašovací trysky: Šířka kropení ≥14 metrů, schopná mytí osmiproudých obousměrných silnic.

• Zadní rozprašovací trysky: Používá se k potlačení prašnosti na vozovkách, šířka 14–18 metrů.

• Boční postřikovací trysky: Vhodné pro zavlažování zelených pásů.

• Vysokotlaké vodní dělo: Otočení o 360°, nastavitelné pro přímý proud, mlhu, silný déšť a další vzory, s dosahem až 35 metrů.

Podvozek	HOWO TX, 6×4
Motor	WP10.340E22, 340 HP, vznětový motor
Objem nádrže	20 000 litrů
Materiál nádrže	Uhlíková ocel
Vodní čerpadlo	80QZ60/90, průtok 60 m³/h
Šířka postřiku	≥14 m
Dostřel vodních děl	≥35 m

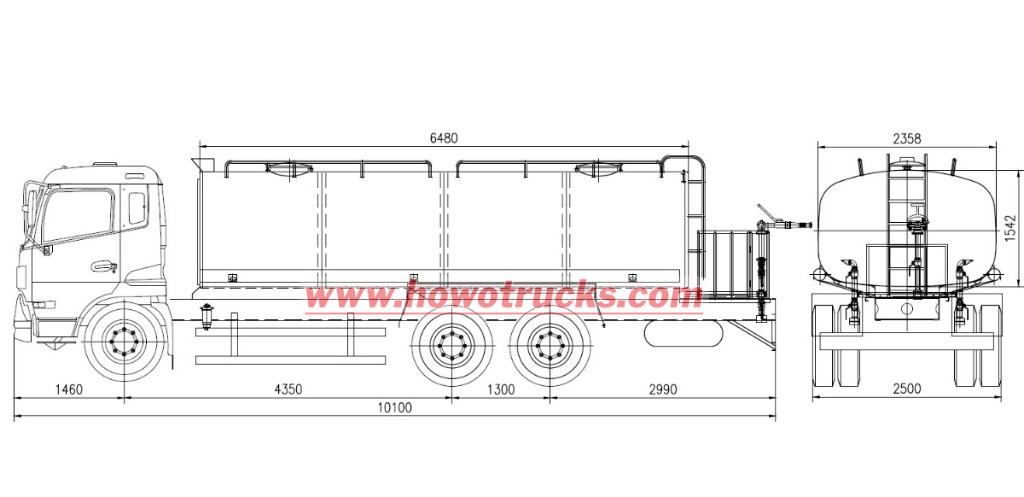

Výkres cisterny na vodu HOWO TX 6×4

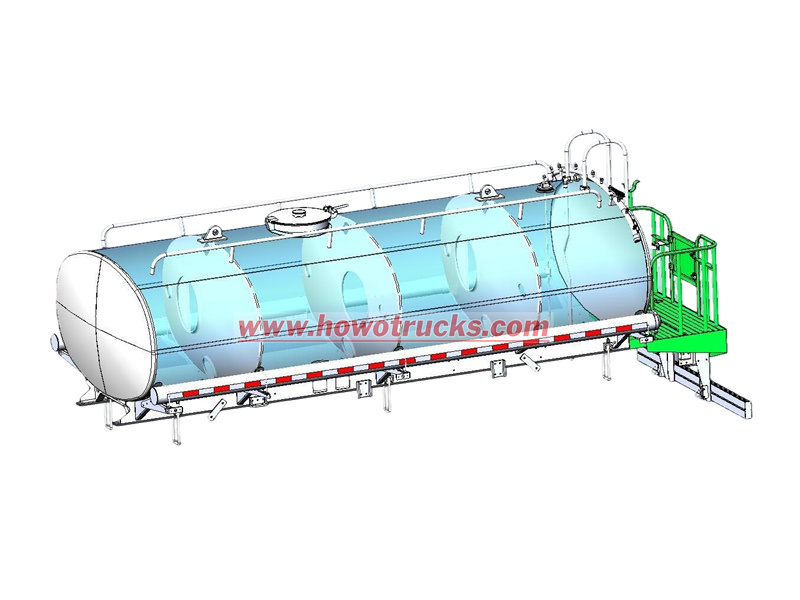

Návrh nádrže vodního postřikovacího vozu HOWO

▲ Objem nádrže: Efektivní objem 20 000 litrů.

▲ Materiál a proces: Těleso nádrže je vyrobeno z uhlíkové oceli Q235-B o tloušťce 4 mm a zesílenými koncovými kryty o tloušťce 5 mm. Je ošetřeno tryskáním a bezrozpouštědlovým epoxidovým nátěrem pro vnitřní antikorozní ochranu, což zajišťuje silnou odolnost proti korozi a dlouhou životnost.

▲ Konstrukce přepážky: Uvnitř jsou instalovány 2–3 vlnové clony, které snižují nárazy kapaliny během jízdy.
