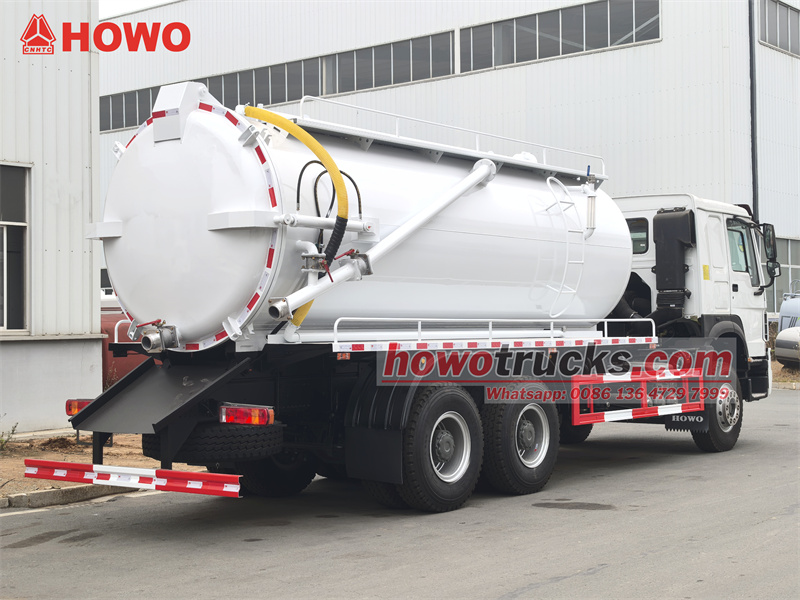

Cisternové vozy na čištění kanalizace HOWO
Vozidlo na odsávání odpadních vod HOWO 6x4 o objemu 15 cbm je upraveno na podvozku kabiny HOWO HW76. Rozvor kol 4600+1350 mm, je vybaveno motorem Weichai WP10.340E22 a 10stupňovou převodovkou Sinotruk HW19710. Horní část karoserie tvoří nádrž na odpadní vody o objemu 15 cbm z uhlíkové oceli o tloušťce 5 mm. Nádrž lze zvednout a otevřít zadní dveře pomocí vakuového čerpadla Jurop PN106D s průtokem 11 000 l/min. Vozidlo je také vybaveno průzorem, žebříkem, vypouštěcím ventilem zadních dveří a manuální hydraulickou ovládací pákou na straně řidiče (pro ovládání otevírání/zavírání zadních dveří a zvedání/spouštění nádrže).
Pracovní kapacita :
15cbmTyp kabiny :
Howo HW76 cabinPohonný systém :
6x4,RHDRozvor (mm) :
4600+1350Specifický motor :
340HP / WEICHAI WP10.340E22Převodovka :
HW19710 transmission, 10 forward and 2 reversePřední náprava (kg) :
7000Zadní náprava (kg) :
18000(2 AXLES)Ten/Ta/ToCisternové vozy na čištění kanalizace HOWO je specializované vozidlo určené pro efektivní manipulaci s kapalným a polotuhým odpadem. Je vybaveno motorem Weichai o výkonu 340 koní a 10stupňovou převodovkou a nabízí vysoký výkon a přizpůsobivost složitým silničním podmínkám. Základní konstrukcí nákladního vozu je 15metrová nádrž z uhlíkové oceli, vybavená italským vysokoprůtokovým vakuovým čerpadlem Jurop, které rychle vytváří silný podtlak pro efektivní odsávání kalů z čistíren odpadních vod, zbytků ze septiků, průmyslových odpadních vod a dalších odpadních vod. Cisterna je hydraulicky zdvihána a zadní dveře lze hydraulicky otevřít pro rychlé vyprázdnění. Vypouštěcí ventil zadních dveří lze také otevřít pro vypuštění odpadních vod, což činí provoz mimořádně pohodlným. Jeho silný sací výkon, robustní konstrukce a snadná obsluha ho činí široce používaným při čištění septiků, čištění kanalizačních odtoků, odsávání kalů a dalších operacích.

Naše továrna je profesionálním výrobcem v oblasti nákladních vozidel,
Zaručujeme, že všechny produkty jsou zcela nové a vysoce kvalitní.
»Ⅰ.Definice a úvod k produktu:
Výrobce:CS TRUCKS GROUP LIMITED
Vlastnosti produktu
1. Osvědčený pohon: Motor Weichai + převodovka Sinotruk + podvozek HOWO – zlatá kombinace se stabilním výkonem a rozsáhlou celostátní servisní sítí.
2. Výkonné sání: Vysokoprůtoková vakuová pumpa JUROP poskytuje vysokou účinnost a zvládne řadu složitých pracovních podmínek.
3. Pohodlné vykládání: Dvojí vykládka (výklopné vykládkování + přímé vykládkování ze zadních dveří) umožňuje práci s odpadem s různou viskozitou.
4. Velkokapacitní nádrž: Velkokapacitní sací nádrž o objemu 15 metrů krychlových nabízí velkou nosnost a vysokou provozní účinnost.
5. Snadná obsluha: Vybaven ruční hydraulickou ovládací pákou z úrovně země pro snadnou a uživatelsky přívětivou manipulaci.
» II.Parametr produktu pro vakuové sání HOWO 15CBMnákladní auto:
| HOWO 15CBM vakuové sání nákladní auto | |||
| Generál | Značka vozidla | Nákladní vozy CS | |
| Model vozidla | CS5250GXH | ||
| Značka podvozku | HOWO | ||
| Celkový rozměr | 9760 x 2550 x 3540 mm | ||
| Celková hmotnost / Pohotovostní hmotnost | 25 000 kg / 11500 kg | ||
| Zatížení náprav | 7000/18000 kg | ||
| Kabina | Kapacita kabiny | Kabina HOWO HW76, jedna a půl řady, s klimatizací, USB, asistenční službou pro směr | |
| Motor | Typ paliva | Nafta, 6 válce v řadě, čtyřtaktní, přeplňovaný, s mezichladičem, vodou chlazený | |
| Značka | WEICHAI | ||
| Model | WP10.340E22 | ||
| Moc | 340 HP/ 250 kW | ||
| Jmenovité otáčky | 2200 ot./min | ||
| Maximální točivý moment | 1250 N·m | ||
| Maximální točivý moment | 1400-1600 ot./min | ||
| Přemístění | 9,726 l | ||
| Emisní norma | Euro 3 | ||
| Podvozek | Typ pohonu | 6x4, vlevo ruční pohon | |
| Přenos | Převodovka HW19710, 10 rychlostí vpřed a 2 vzad | ||
| Rozvor kol | 4600+1350 mm | ||
| Počet náprav | 3 | ||
| Specifikace pneumatiky | 12,00R20 | ||
| Číslo pneumatiky | 10 pneumatiky a 1 rezervní pneumatika | ||
| Maximální rychlost | 89km/h | ||
| Palivová nádrž | 400l palivová nádrž z hliníkové slitiny | ||
| Malovat | Metalická barva | ||
| Nástavba | Nádrž | Objem nádrže | 15000 litry |
| Materiál nádrže | 5mm uhlíková ocel s antiseptickou úpravou | ||
| Úhel zvedání nádrže | ≥45° | ||
| Vývěva | Vakuum Čerpadlo | Jurop PN106D | |
| Tok | 660 metrů³/h, 11000 l/min, 388 cfm | ||
| Rychlost otáčení | 1300 ot/min | ||
| Maximální rychlost při maximálním podtlaku | 2900 ot./min | ||
| Vakuum | 27,5 Rtuť, 92 % | ||
| Kontinuální vakuum | 18 Rtuť, 60 % | ||
| Maximální tlak | 1,5 baru, 21,8 psi | ||
| Maximální výkon bez zátěže. | 18,4 HP / 13,6 kW | ||
| Hmotnost | 143 kg | ||
| Sací hlava | Délka 7 m s DN 100 mm | ||
| Doba sání | 250 s | ||
| Trysky | Součástí balení je shluk trysek | ||
| Vývěva | Vysoce účinný, stupeň vakua 93%, rychlé sání a výtlak, sací výška 6 m. | ||
| Zadní dveře lze hydraulicky otevřít pro úplné vyprázdnění pevných látek. | |||
| Veškeré standardní příslušenství: šachta, sada nářadí, anglický manuál..... | |||
| Volitelný | ** Materiál nádrže může být nerezová ocel. | ||
» Ⅲ.Produkt Podrobný úvod

Konfigurace podvozku
• Podvozek: Podvozek s kabinou HOWO řady HW76, rozvor 4600+1350 mm, pohon 6x4, vysoká nosnost
• Motor: Vybaven motorem Weichai WP10.340E22. Zdvihový objem: 10 litrů, maximální výkon: 340 koní. Tento motor je známý svým vysokým točivým momentem, nízkou spotřebou paliva a vysokou spolehlivostí, což poskytuje dostatek výkonu pro čerpací operace a přepravu.
• Přenos: Využívá 10stupňovou manuální převodovku Sinotruk řady HW19710. Velký první převodový poměr zajišťuje dobrou stoupavost, dobře definovaný převodový stupeň a vynikající plynulost řazení.

Konfigurace jádra těla:
1. Sací nádrž na odpadní vody:
• Kapacita: 15 metrů krychlových uhlíkové oceli, vyrobeno z vysoce kvalitní oceli Q235B o tloušťce 5 mm. Vnitřek nádrže je ošetřen ochranou proti korozi pro prodloužení její životnosti.
• Konstrukční vlastnosti:

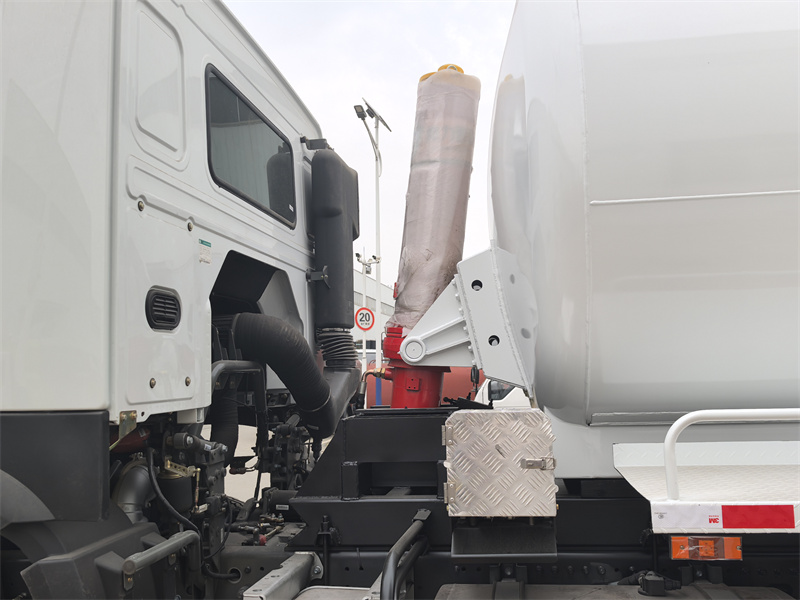

Hydraulický zvedací systém: Je vybaven hydraulickým zvedacím mechanismem, ovládaným manuální hydraulickou pákou na straně řidiče, a umožňuje naklápění a zvedání nádrže v úhlu 45 stupňů.° úhlu, což usnadňuje rychlé vyprázdnění odpadu.

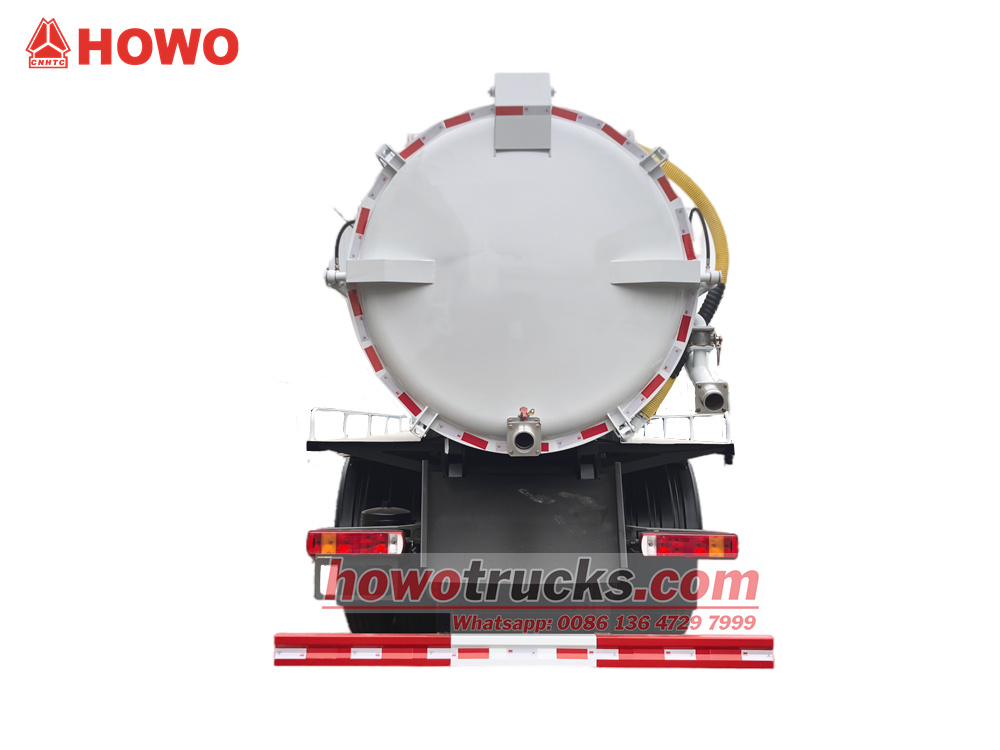

Zadní dveře: Zadní dveře jsou vybaveny hydraulickým otevíracím/zavíracím mechanismem s bezpečnostním zámkem, který zabraňuje náhodnému otevření během provozu. Poskytují také silné utěsnění, které eliminuje riziko úniku.

2. Systém vakuového čerpadla:

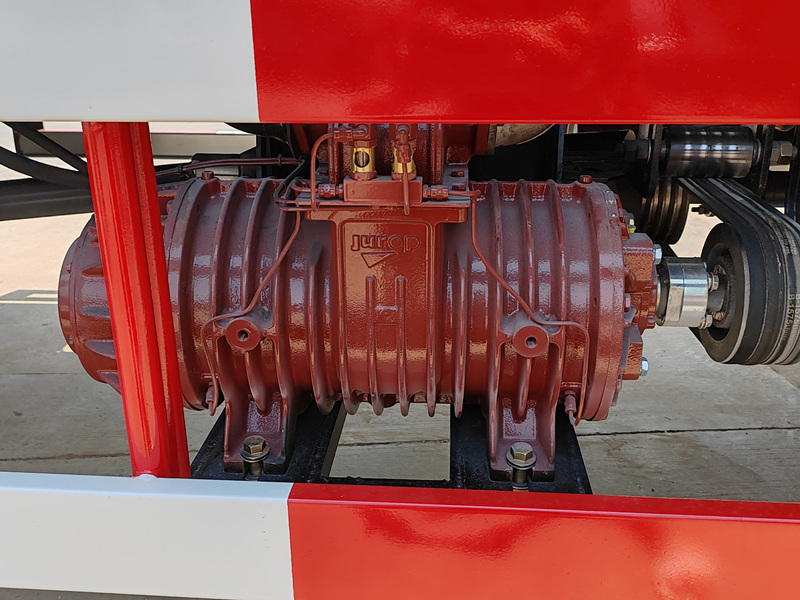

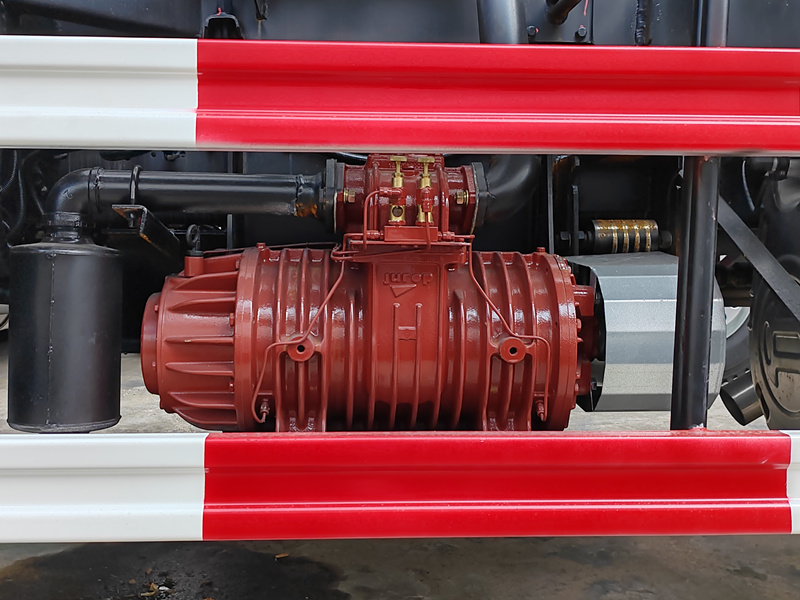

• Vývěva: Vybaven renomovanou rotační lamelovou vývěvou Jurop PN106D.
• Čerpací rychlost: 11 000 litrů/minutu. Toto čerpadlo nabízí vysokou rychlost čerpání, vysoký podtlak (27,5 Hg, 92 %), dlouhý sací rozsah a silný sání, což umožňuje rychlé odsávání vysoce viskózních kalů a odpadních vod.
3. Obsluha a ovládání:

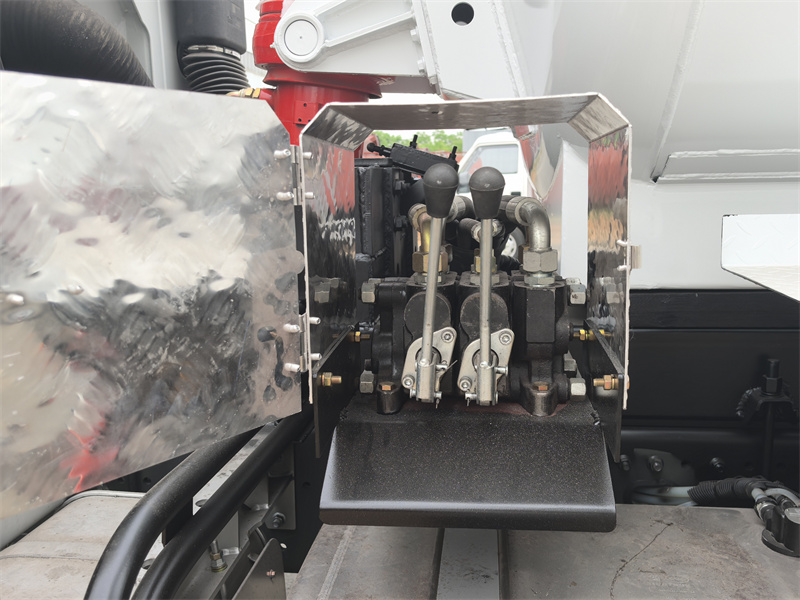

• Operace: Manuální hydraulický joystick je umístěn na boku kabiny pro centralizované ovládání. Obsluha může snadno zvedat/spouštět nádrž a otevírat/zavírat zadní výklopné dveře ze země, což zajišťuje bezpečnost, pohodlí a úsporu času při provozu.

4. Standardní příslušenství:
• Hadice na odpadní vodu: Slouží ke sledování hladiny kapaliny v nádrži, aby se zabránilo přeplnění a nasátí vakuového čerpadla.
• Žebřík: Umožňuje obsluze přístup ke střeše nádrže za účelem kontroly nebo pozorování. Střecha nádrže je protiskluzová a vybavena bočními zábradlím.
• Vypouštěcí ventil zadních dveří: Slouží jako pomocný vypouštěcí otvor, který umožňuje vypouštění řidších kapalin bez zvedání nádrže.
• Protipřepadový ventil: Na horní straně nádrže je instalován ventil, který zabraňuje zpětnému toku odpadu, když je nádrž plná.

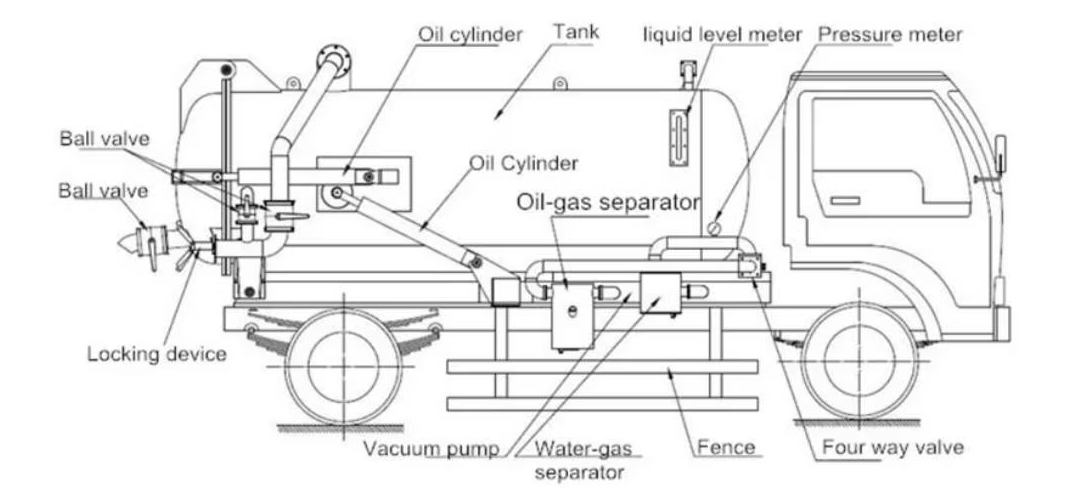

Výkres sacího vozu na odpadní vody:

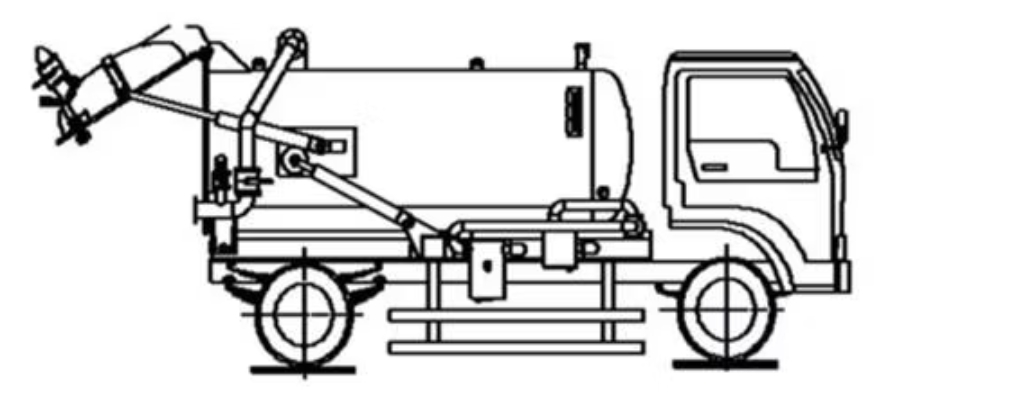

Otevřete zadní dveře:
Uvypouštění odpadních vod:


»Ⅳ. Princip fungování
Základní princip činnosti sacího vozu na odpadní vodu spočívá v silném sání vakuového čerpadla. Motor pohání vakuové čerpadlo, které nepřetržitě odsává vzduch z uzavřené nádrže a uvnitř vytváří extrémně vysoký podtlak (stav podtlaku). Působením atmosférického tlaku jsou vnější odpadní vody a nečistoty násilně vtlačovány do nádrže sacím potrubím, čímž se dosahuje procesu sání. Během provozu lze hladinu kapaliny sledovat průzorem. Pro vypouštění lze otevřít zadní dvířka nádrže pro přímé vypuštění nebo lze kapalinu vytlačit pod přetlakem přes vypouštěcí ventil. Celý proces je řízen hydraulickým systémem vozidla, který řídí zvedání nádrže a otevírání/zavírání ventilů.
