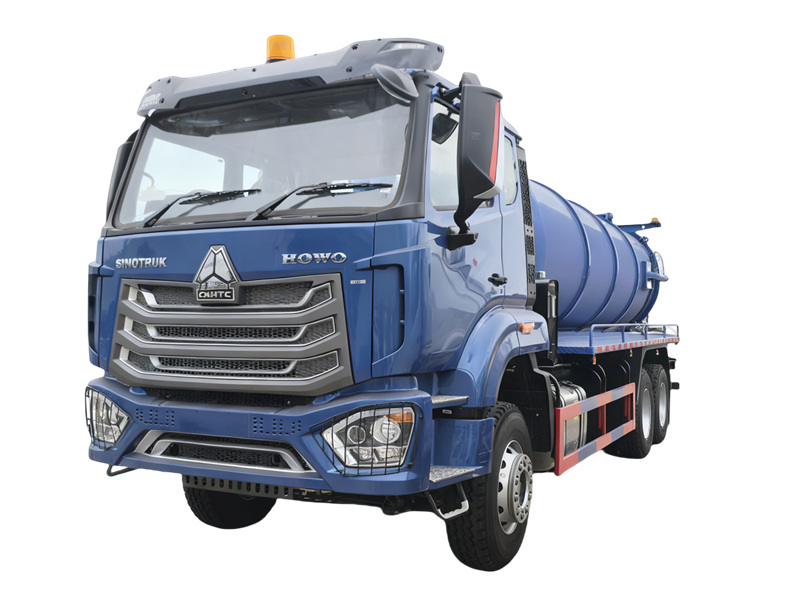

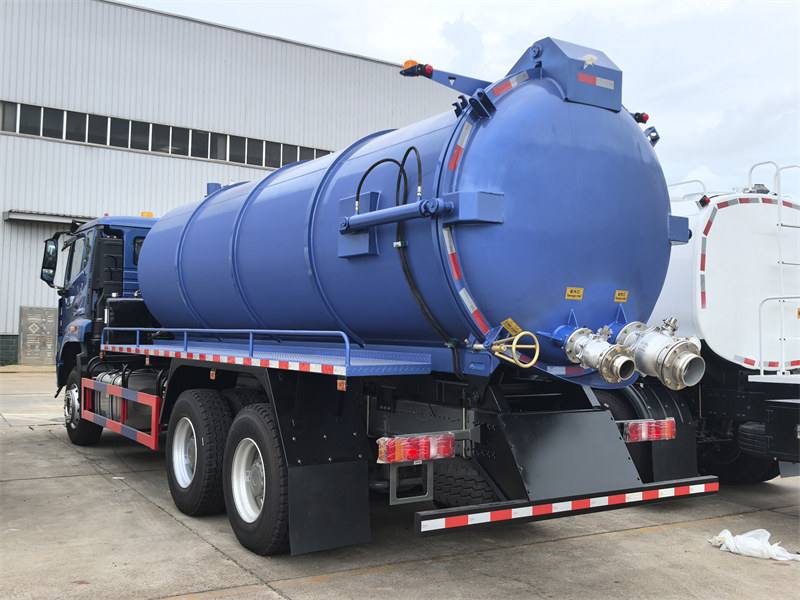

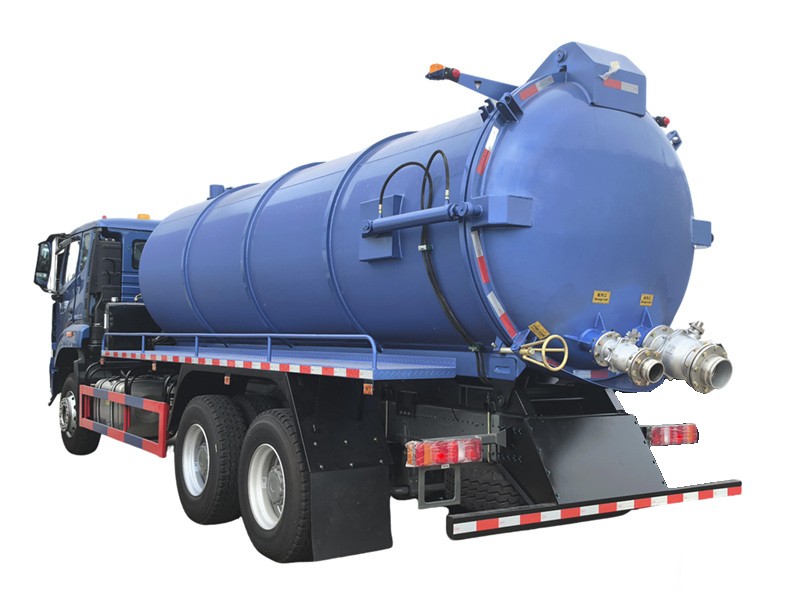

Nákladní vůz s pumpovacím systémem HOWO NX 16000L
Supersací vakuový vůz HOWO NX řady je cisternový vůz na odpadní vody vyrobený společností CS TRUCKS a navržený na základě podvozku nového kabinového vozu HOWO NX. Je osazen kulatou cisternou na odpadní vody o objemu 16 000 litrů a je doplněn vakuovým čerpadlem. Může tak fungovat jako specializované sanitační vozidlo určené pro sání a přepravu odpadní vody, splašků, kalů a dalších kapalných odpadů. Je vybaven hydraulickým systémem, vpředu namontovaným superhydraulickým válcem pro zvedání a spouštění vakuové cisterny a menším hydraulickým válcem s vyrovnávacím ventilem namontovaným na dvou stranách pro hydraulické otevírání a zavírání zadního krytu. Tento vyprazdňovač septiků je navíc vybaven také přetlakovým a podtlakovým odlehčením pro bezpečnou práci a je vhodný pro městské čištění odpadních vod a přepravu kapalného odpadu.
Pracovní kapacita :
16000 litersTyp kabiny :
HOWO NX New cabinPohonný systém :
6×4Rozvor (mm) :
4625+1350Specifický motor :
371HP / WD615.47Převodovka :
HW19710Přední náprava (kg) :
9000Zadní náprava (kg) :
16000+16000Poznámka :
Customized JUROP PN155D vacuum pumpCisternový vůz Sinotruk HOWO 16000L je navržen a vyroben společností CS TRUCKS a je to sanitární vozidlo určené pro sání a přepravu kapalného odpadu. Sací nákladní automobil Howo NX 16000L Je postaven na robustním podvozku těžkého nákladního vozu HOWO 6×4, vybaveného dieselovým motorem WEICHAI WD615.47 o výkonu 371 koní a objemu 9726 cm3, v kombinaci s manuální převodovkou HOWO HW19710 s 10 rychlostmi vpřed a 2 vzad, což zajišťuje velmi nízkou spotřebu paliva u vyprazdňovače septických jam HOWO. Zakázková kulatá cisterna na odpadní vody o objemu 16 000 litrů vyrobená z materiálu Q355, s tloušťkou karoserie 6 mm a dvěma bočními kryty o tloušťce 8 mm. Instalováno je originální italské vakuové čerpadlo JUROP PN155D, které spolupracuje s odlučovačem vodního plynu a odlučovačem olejového plynu, což zaručuje efektivní a spolehlivý sací systém. Doplněnou 10metrovou sací hadici lze připojit k vstupnímu a výstupnímu ventilu čerpadla, takže vakuový vůz HOWO je vhodný pro práci na dlouhé vzdálenosti. Hydraulický řídicí systém má robustní konstrukci a vysokou přizpůsobivost a umožňuje zvedání a spouštění, jakož i otevírání a zavírání zadních dveří cisterny. Toto vozidlo se široce používá při čištění městských odpadních vod, čištění septiků a přepravě kapalného průmyslového odpadu.


CS TRUCKS je profesionální výrobce v oblasti nákladních vozidel,
Zaručujeme, že všechny produkty jsou zcela nové a vysoce kvalitní.
※Ⅰ.Definice a úvod k produktu:
Výrobce:Nákladní vozy CS
Vlastnosti produktu
★ Na základě těžkého podvozku HOWO NX 6×4, model s pravostranným řízením pro Keňu Mombasa, vznětový motor WEICHAI WD615.47 o výkonu 371 HP
★ Převodovka Howo HW19710, manuální typ, 10 rychlostí vpřed a 2 rychlosti vzad
★ Kulatý tvar karoserie vakuové cisterny vyrobený z 6mm materiálu Q355 s několika vnitřními přepážkami
★ Objem cisterny je až 16 000 litrů, což je vhodné pro sběr a přepravu odpadních vod ve velkém měřítku.
★ Vybaveno italskou vakuovou pumpou JUROP PN155D s vysokou účinností čerpání vzduchu.
※ II. Parametr produktu pro kanalizační čerpadlo HOWOnákladní auto:

Technické parametry sacího vozu pro odpadní vody HOWO NX o objemu 16 CBM | |
| Přehled | |
| Jméno | Sací vůz na odpadní vody |
| Rozměry (DxŠxV) | 9960 × 2750 × 3800 (mm) |
| Celková hmotnost | 25 000 kg |
| Jmenovité užitečné zatížení | 11200 kg |
| Pohotovostní hmotnost | 16 000 kg |
| Cestující | 2+1 |
| Nájezdový/odjezdový úhel | 20/16° |
| Parametry podvozku | |
| Model | Řada HOWO NX |
| Typ řízení | 6×4 s pravostranným řízením |
| Rozvor kol | 4325+1350 mm |
| Převodovka | Sedmi/osmistupňová páka se šesti/sedmi rychlostmi vpřed a jednou vzad, manuální |
| Zatížení nápravy | 9000/16000+16000 (kg) |
| Pneumatika | 12,00R20 |
| Počet pneumatik | 10+1 (rezervní pneumatika) |
| Přední/zadní zavěšení | 1500/1600 (mm) |
| Číslo listové pružiny | 20/16 |
| Parametry motoru | |
| Výrobce/Model | WD615.47 |
| Jmenovitý výkon | 371 koní (272 kW) |
| Typ paliva | Motorová nafta |
| Výtlak/Kapacita | 9726 ml |
| Emisní norma | Euro 3 |
| Válec | 6 válců, řadové, s mezichladičem |
| Max. točivý moment | 1500 Nm |
| Rychlost | 2200 ot./min |
| Parametry zařízení | |
| Nádrž na odpadní vodu/nádrž na čistou vodu | 16 m³ (poměr čisté a odpadní nádrže může být na vyžádání zákazníka) |
| Vývěva | Model JUROP PN155D |
| Max. sací výška | >7m |
| Vakuum | >500 mmHg |
| Směr otáčení | Ve směru hodinových ručiček |
| Čas pro plné sání | <5 minut |
| Běžné příslušenství | Vakuové čerpadlo, kulový ventil, olejový válec pro zadní víko, olejový válec pro vyprazdňování, tlakoměr, okénko pro zobrazení hladiny kapaliny, zamykací systém pro zadní víko, čtyřcestný ventil, odlučovač vlhkosti, sprinkler (volitelné), alarm pro plné sání (volitelné). |
※ Ⅲ. Detaily a funkce vakuového čerpadla JUROP:
Vozidla HOWO pro vyprazdňování septiků lze přizpůsobit pro montáž italských vakuových čerpadel JUROP. Čerpadla JUROP jsou navržena tak, aby splňovala jakékoli specifické požadavky, a mají širokou škálu použití. Při vývoji nového čerpadla na odpadní vodu se zohledňují zpětné vazby a požadavky, takže lze zaručit, že čerpadlo JUROP bude velmi vhodné pro výkon vakuových cisternových vozidel. Průtok vzduchu se pohybuje od 156 m3/h do 1200 m3/h, přičemž se klasifikace provádí následovně:
Čerpadlo JUROP řady PNPN23, PN33, PN40, PN45, PN58, PN84, PM106, PN130, PN140, PN155.
Čerpadlo JUROP řady LCLC300, LC420, LC580, LC750.

Specifikace výkonu:
Maximální průtok: 15 200 l/min
Maximální vakuum: 27,5 palce Hg
Maximální tlak: 2 bary (absolutní)
Maximální výkon vysavače: 19 kW

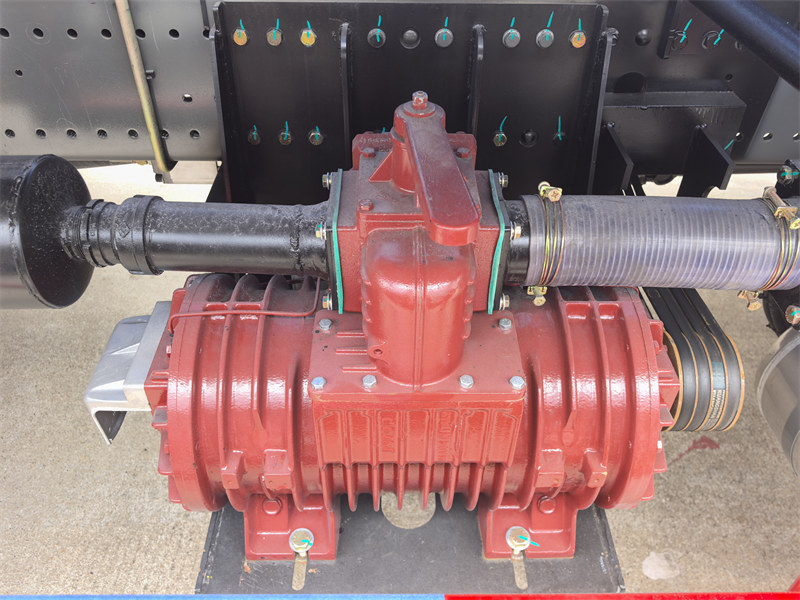

Vlastnosti vakuové pumpy PN155D:
Typ: Rotační vakuové čerpadlo s posuvnými lopatkami
Chlazení: Vzduchem chlazený systém
Mazání: Nucené mazání s objemovým čerpadlem a boční olejovou nádrží
Ventil: Vestavěný přepínací ventil podtlaku/tlaku
Otáčení: Přímý pohon s hladkým hřídelem (otáčení vpravo nebo vlevo) nebo přes převodovku s drážkovaným hřídelem (ASAE 1 3/8)

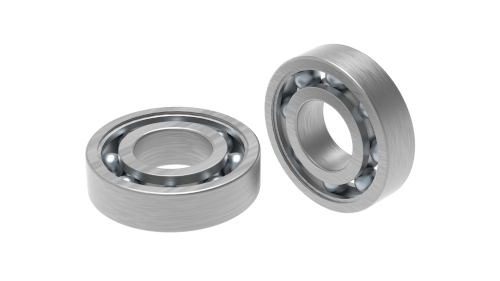

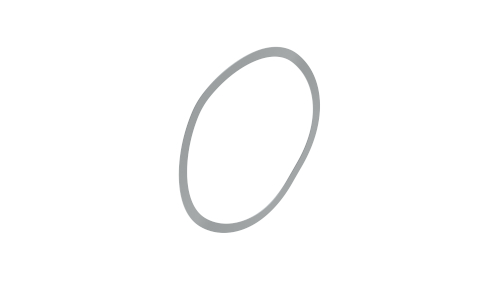

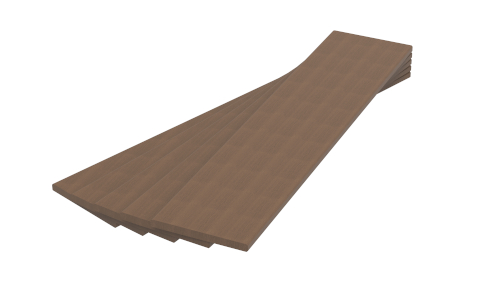

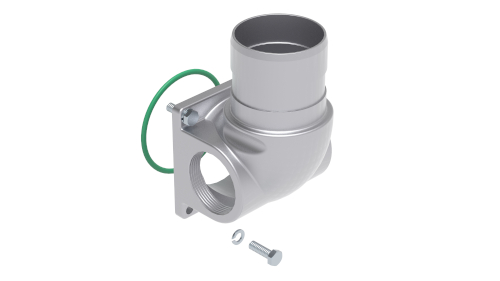

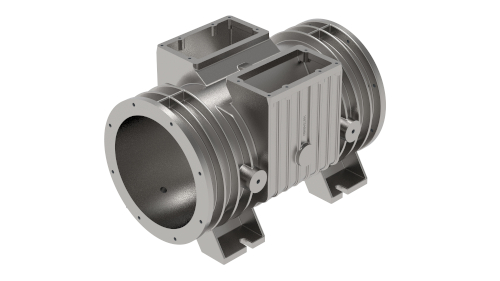

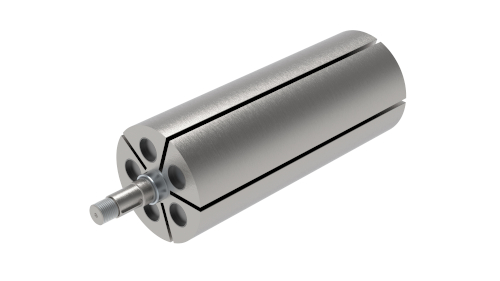

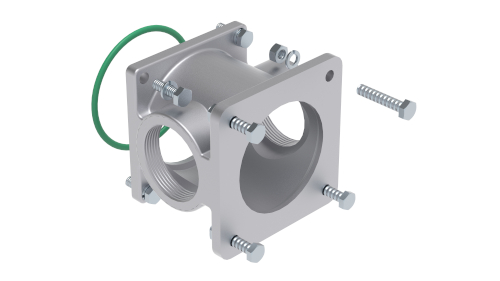

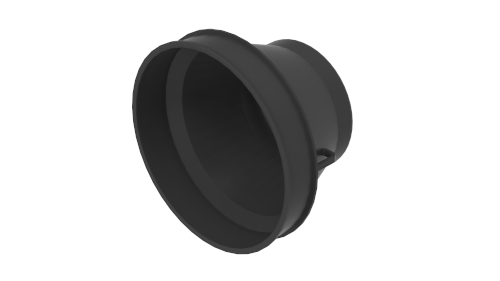

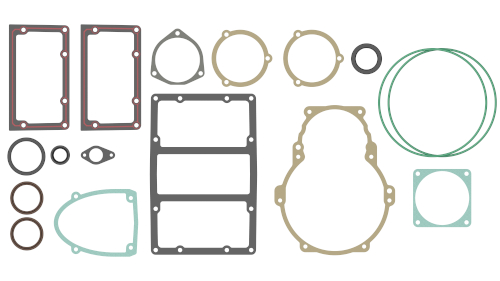

Itálie JUROP vakuové čerpadlo model PN155D podrobný popis údržby náhradních dílů
※ Ⅳ. Detaily produktu a funkce:

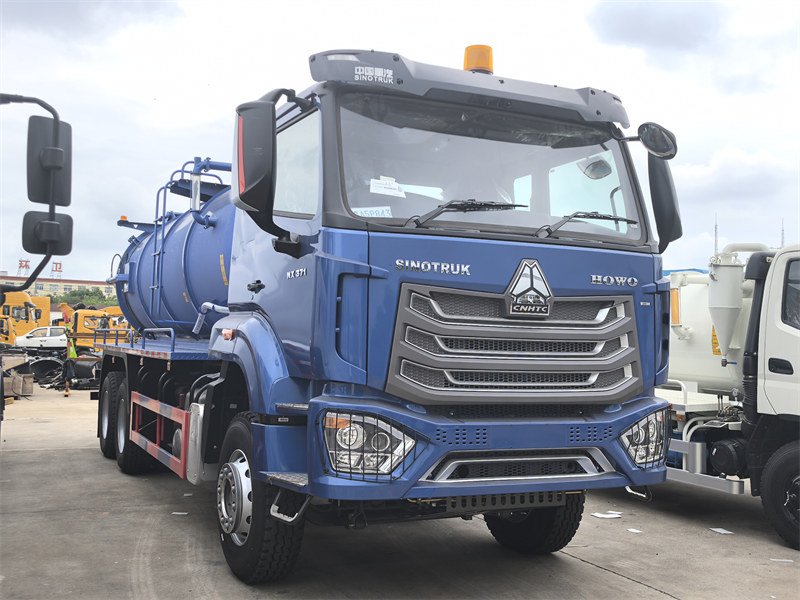

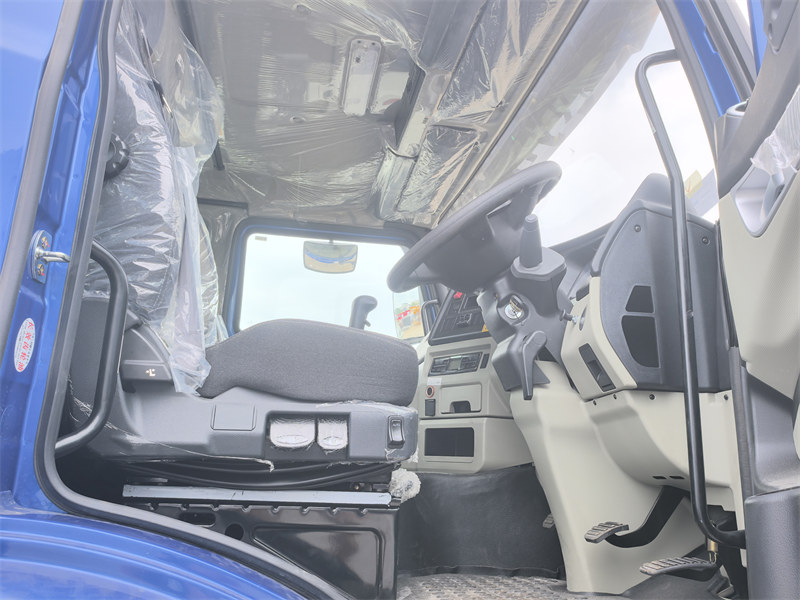

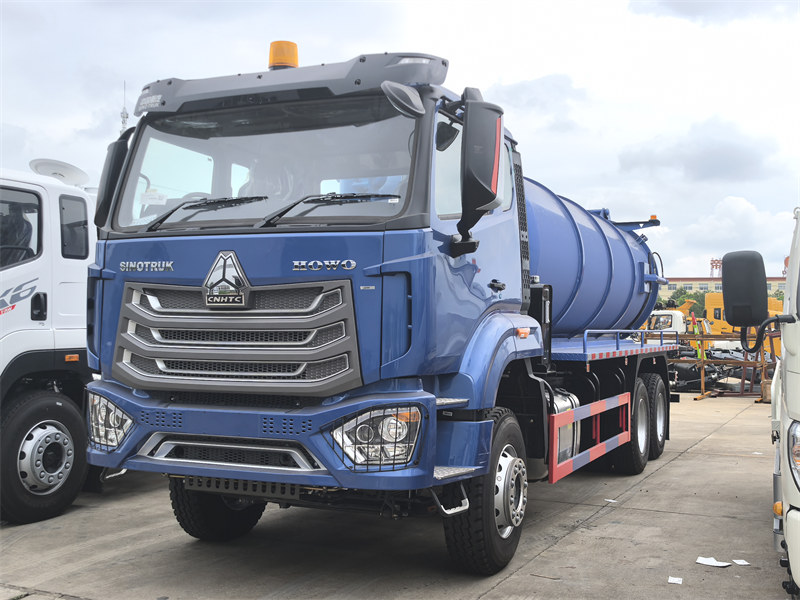

Kabina HOWO NX s modelem RHD pro Keňu
Zakázkový sací vůz řady HOWO NX, nová kabina NX s pravostranným řízením, klimatizace pro chlazení a ohřev. Sedadla s pneumatickým odpružením vhodná pro jízdu na dlouhé vzdálenosti. Zadní část skříně vybavena spacím lůžkem pro krátkodobý odpočinek.

První a druhý přepouštěcí ventil pro zajištění bezpečnosti
Vakuový cisternový vůz HOWO může být vybaven bezpečnostním zařízením, které zaručuje vyšší efektivitu a bezpečnost práce. První přepouštěcí ventil je umístěn na horní straně vakuového tanku s filtrem uvnitř, aby se zabránilo nadměrnému sání. Druhý přepouštěcí ventil je další zárukou, která zabraňuje nadměrnému sání a vniknutí odpadní kapaliny do vakuového čerpadla a jeho poškození.

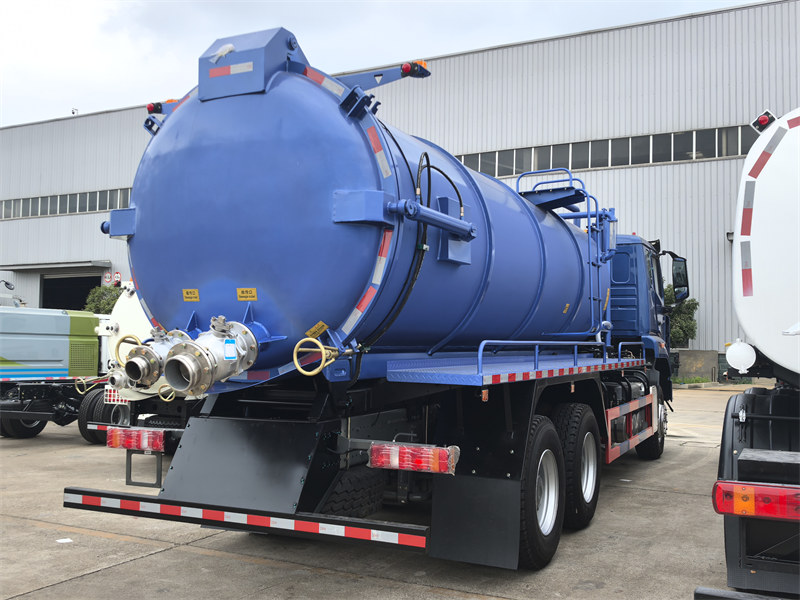

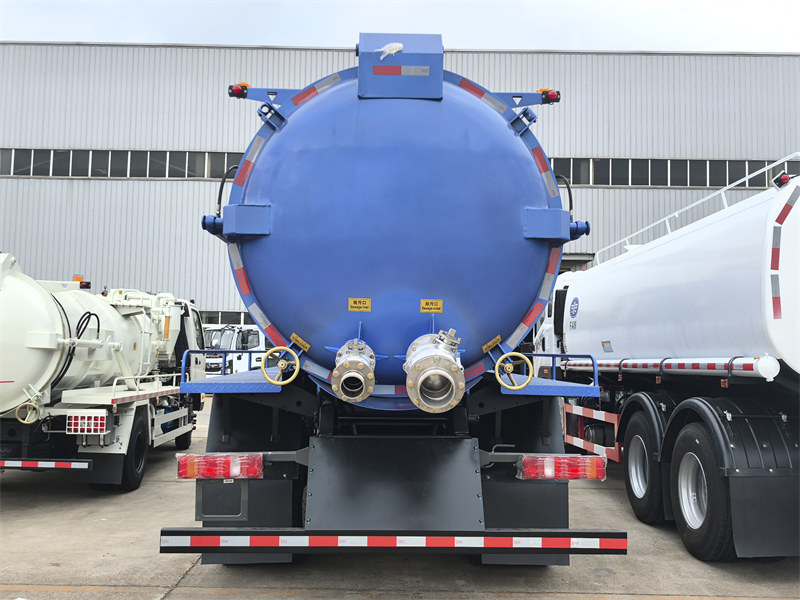

Vstupní a výstupní ventil zadního čerpadla vyprazdňovače žumpy
Vyprazdňovač septiků HOWO je vybaven vakuovým čerpadlem, takže může mít funkci vpouštění a vypouštění. Zadní kryt lze hydraulicky otevírat a zavírat, což zajišťuje pohodlné a efektivní vypouštění odpadní vody v nádrži.

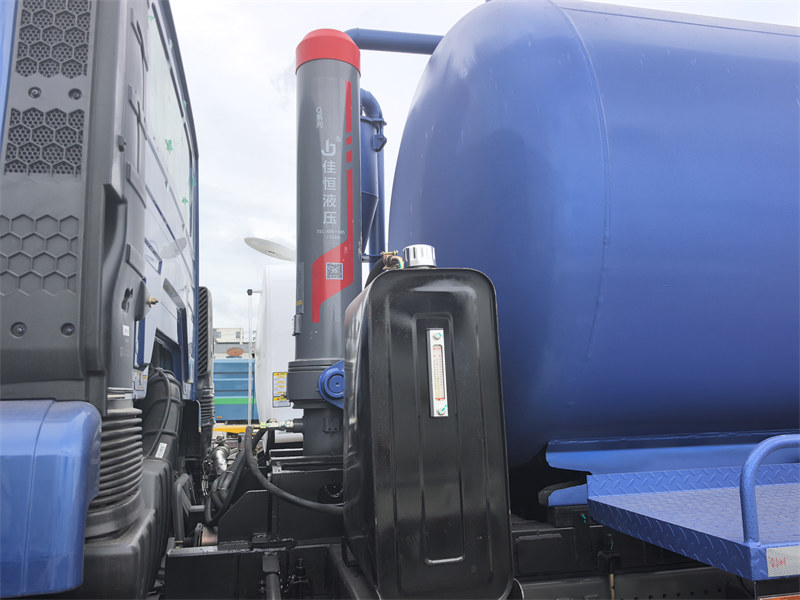

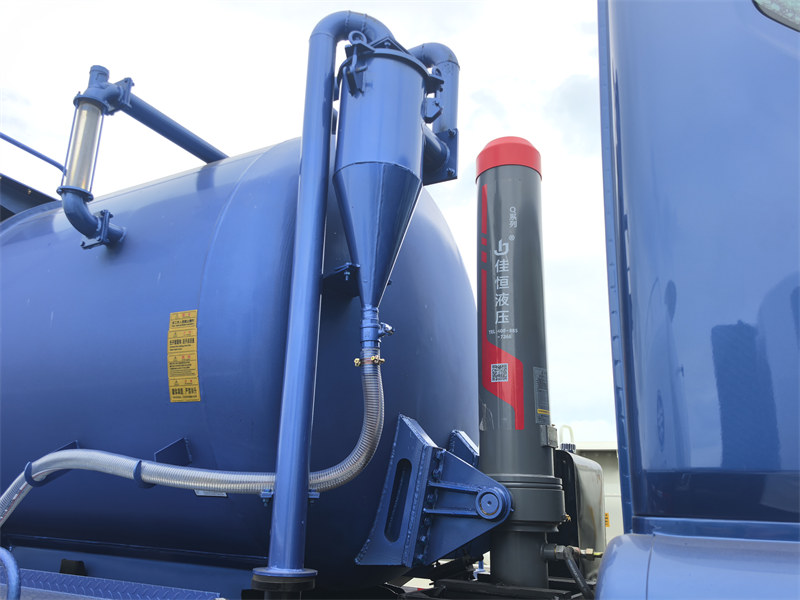

Výkonný hydraulický válec pro zvedání cisteren
V přední části je vakuová cisternová sada vybavena hydraulickým válcem známé značky, který je silný a zvedá korbu cisterny pro vypouštění odpadních vod.

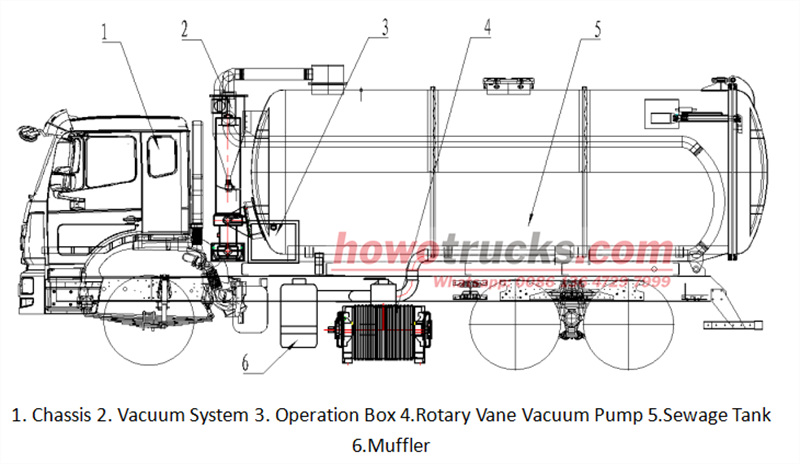

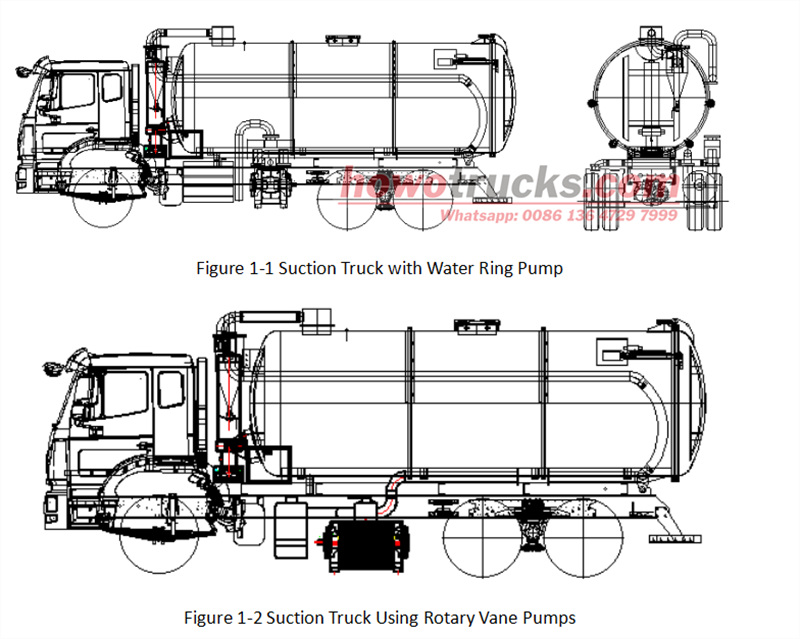

※ Ⅳ. Výkres struktury produktug:

1. můžeme návrhy provést podle dle vašeho požadavku.
2. Můžeme vám nabídnoutvysoká kvalita a rozumná cena
3. Můžeme vám nabídnoutspolehlivý poprodejní servis
4. mámetým zkušených profesionálních designérů
5.rychlé dodání. Jakákoli objednávka je vítána.
My, CS TRUCKS, také dodáváme náhradní díly (originální, OEM a náhradní) pro všechny typy speciálních nákladních vozidel a přívěsů HOWO se slevou a ve vysoké kvalitě, abychom zajistili, že nákladní vozidla a přívěsy našich zákazníků budou v dobrém provozním stavu.



Septiky SINOTRUK HOWO pro export

SINOTRUK HOWO vakuové kanalizační vozy připravené k odeslání
