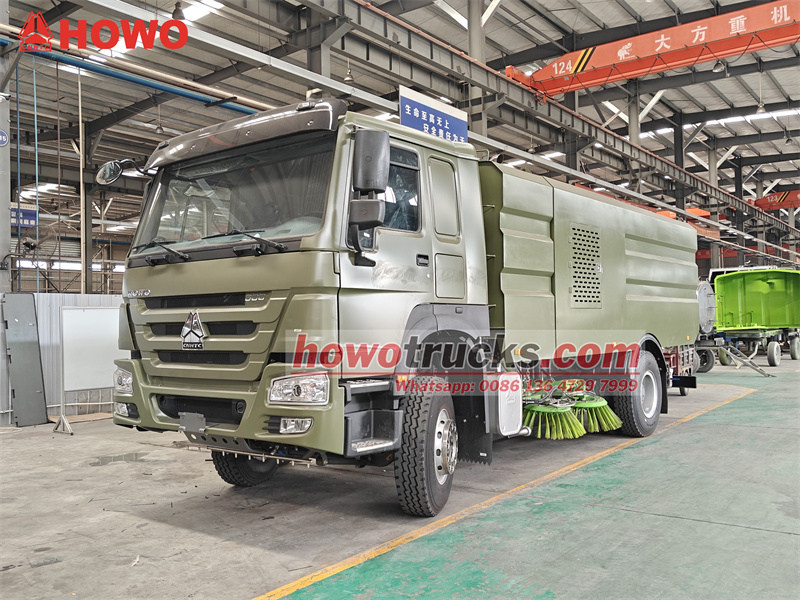

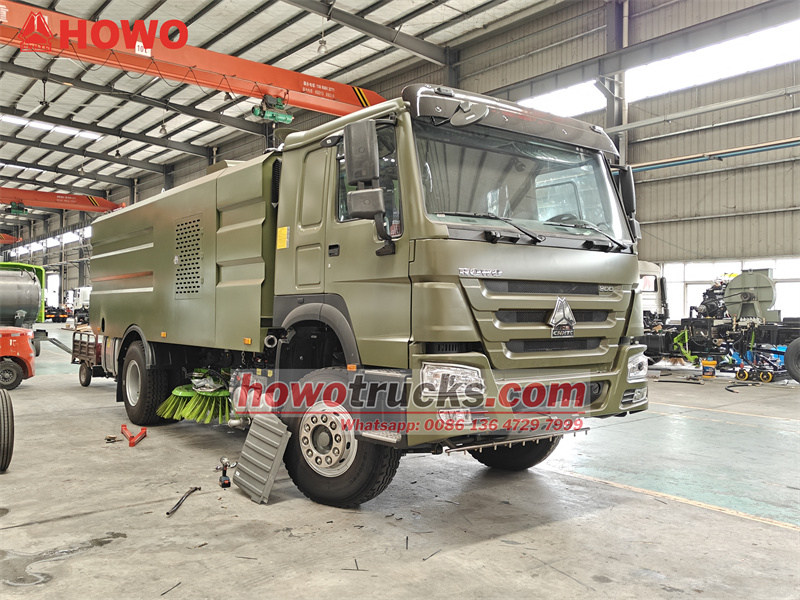

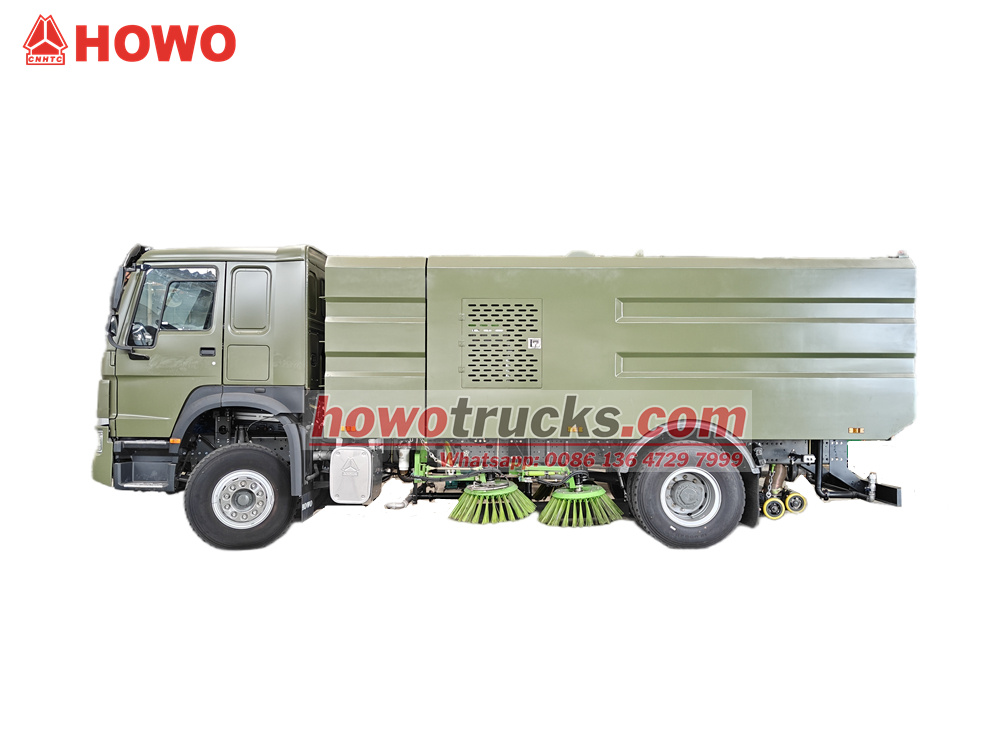

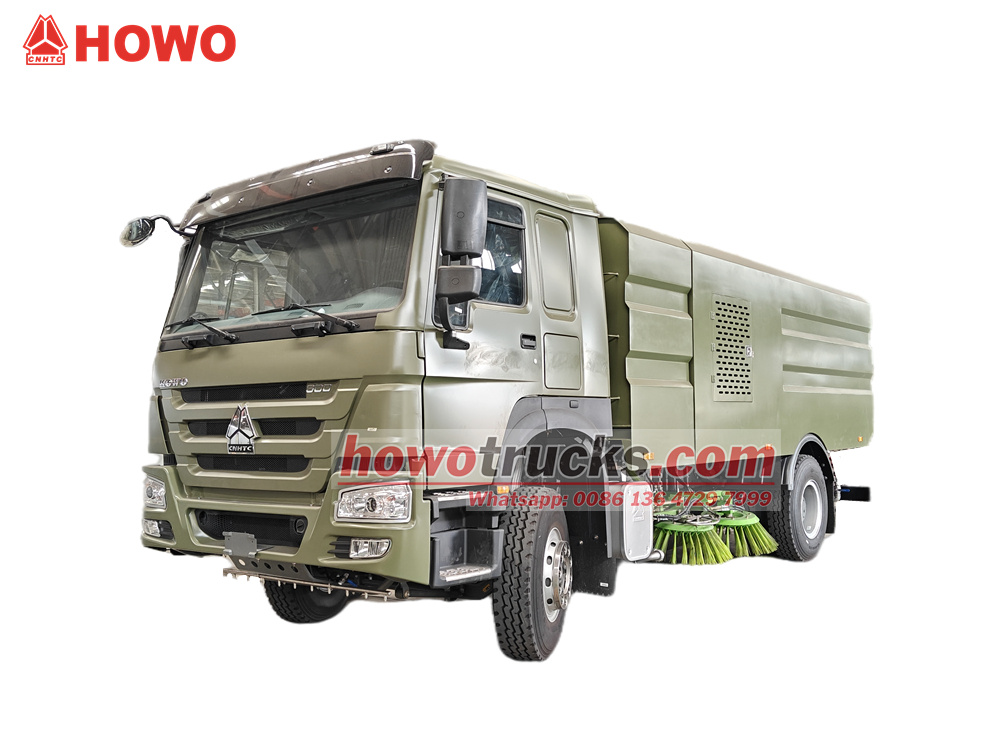

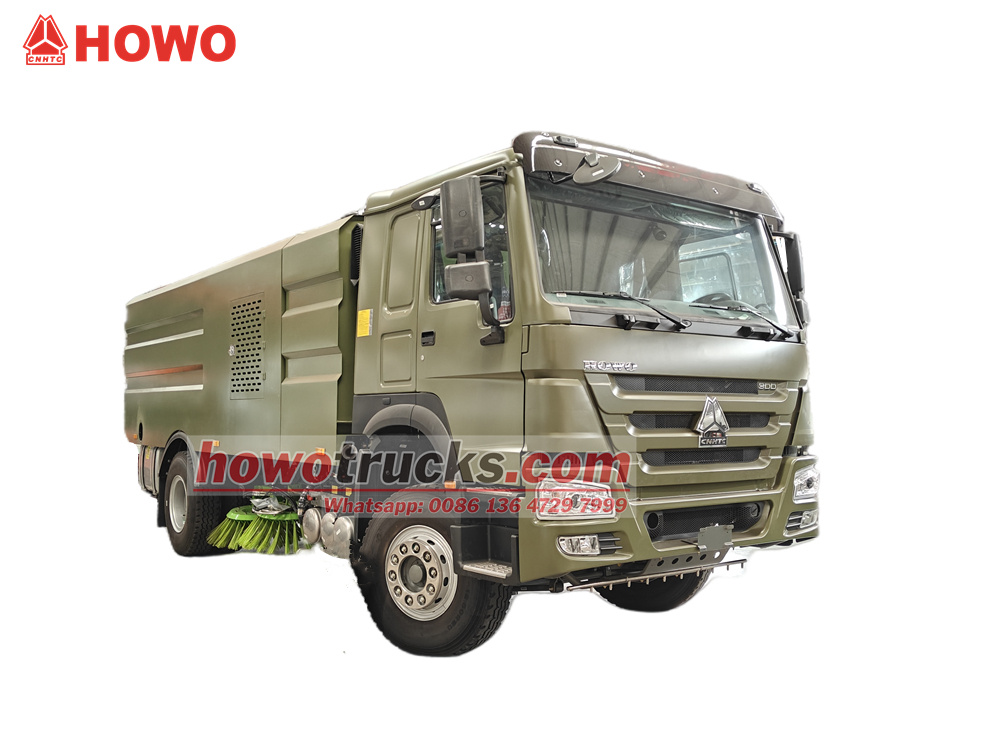

Howo 12 cbm zametací stroj namontovaný na nákladním voze
Zametací vůz HOWO s objemem 12 cbm je upraven na základě podvozku s kabinou HOWO HW76. Má rozvor 4600 mm a je vybaven motorem Weichai WP10.300E22, převodovkou Sinotruk HW19710, nádrží na vodu z uhlíkové oceli o objemu 4000 litrů, vnitřním a vnějším košem z nerezové oceli o objemu 8000 litrů a pomocným motorem Dongfeng Cummins B140 33. Vozidlo je vybaveno čtyřmi zametacími kartáči a přísavkou, fukarem Weiye, vysokotlakým pístovým čerpadlem německé výroby PINFL PF36 (1150 ot./min) a nízkotlakým vodním čerpadlem Hangzhou Weilong 60/90 (60 m).³/h). Před kabinou je několik proplachovacích trysek a před zametacím kartáčem je rozprašovací tryska. Šířka proplachování vysokotlakou vodou je 2,5 m, šířka zametání zametacího kartáče je 3,5 m a maximální zametací kapacita je 60 000 m³/h. Rychlost zametání je 3-20 km/h. Vozidlo je ovládáno elektronickou řídicí jednotkou v kabině a ovládací jednotkou na sacím potrubí.
Pracovní kapacita :
12cbmTyp kabiny :
Howo HW76 cabinPohonný systém :
4x2,LHDRozvor (mm) :
4600Specifický motor :
300 HP / WEICHAI WP10.300E22Převodovka :
HW19710 transmission, 10 forward and 2 reversePřední náprava (kg) :
6500Zadní náprava (kg) :
11500Ten/Ta/ToHowo 12 cbm zametací stroj namontovaný na nákladním vozeje vysoce účinné sanitační vozidlo určené k čištění a údržbě městských komunikací, náměstí, průmyslových parků a dalších míst. Je vybaveno 4 000litrovou nádrží na vodu z uhlíkové oceli a 8 000litrovým košem na odpad s nerezovou výstelkou. Zametací systém zahrnuje čtyři sady kotoučových kartáčů a široké přísavky, což umožňuje šířku zametání až 3,5 metru, šířku vysokotlakého proplachování 2,5 metru a maximální zametací kapacitu 60 000 m².³/h. Vozidlo využívá německé vysokotlaké čerpadlo, nízkotlaké vodní čerpadlo Hangzhou a ventilátor Weiye v kombinaci s vícestupňovým postřikováním pro potlačení prachu, což vede k nízké tvorbě prachu během provozu.
Inteligentní elektronický řídicí systém integruje dva ovládací panely v kabině a v blízkosti přísavek, což umožňuje ovládání funkcí jedním dotykem, jako je zvedání a spouštění kartáčů, vyprazdňování nádrže a spouštění a zastavování fukaru, a zajišťuje tak pohodlný a efektivní provoz. Toto vozidlo využívá modulární integrovanou konstrukci, která integruje energetický systém, zametací systém, vodní systém a inteligentní řídicí systém pro dosažení efektivního, energeticky úsporného a ekologického provozu.

Naše továrna je profesionálním výrobcem v oblasti nákladních vozidel,
Zaručujeme, že všechny produkty jsou zcela nové a vysoce kvalitní.
»Ⅰ.Definice a úvod k produktu:
Výrobce:CS TRUCKS GROUP LIMITED
Vlastnosti produktu
1. Vysoká účinnost a úspora energie: Dvoumotorová konstrukce se vyznačuje nezávislými pohonnými jednotkami s jasným rozdělením práce mezi hlavní a pomocné motory, což snižuje spotřebu energie o více než 20 %.
2. Soulad s předpisy o životním prostředí: Plně uzavřený čisticí systém s vícestupňovým postřikem snižuje koncentraci prachu během provozu ≤1 mg/m²³.
3. Spolehlivý a odolný: Klíčové komponenty (jako jsou vysokotlaká a nízkotlaká vodní čerpadla, ventilátory, pomocné motory a hydraulické systémy) pocházejí od renomovaných značek, což zaručuje stabilní výkon.
4. Inteligentní a pohodlné: Elektronický řídicí systém se vyznačuje vysoce integrovaným designem s jasnou provozní logikou, což snižuje náklady na školení řidičů.
» II.Parametr produktu pro zametací stroj HOWO 12CBMnákladní auto:
| Zametací vůz HOWO 12cbm | ||
| Hlavní specifikace zametacího vozu | ||
| Značka vozidla | Nákladní vozy CS | |
| Značka podvozku | ISUZU | |

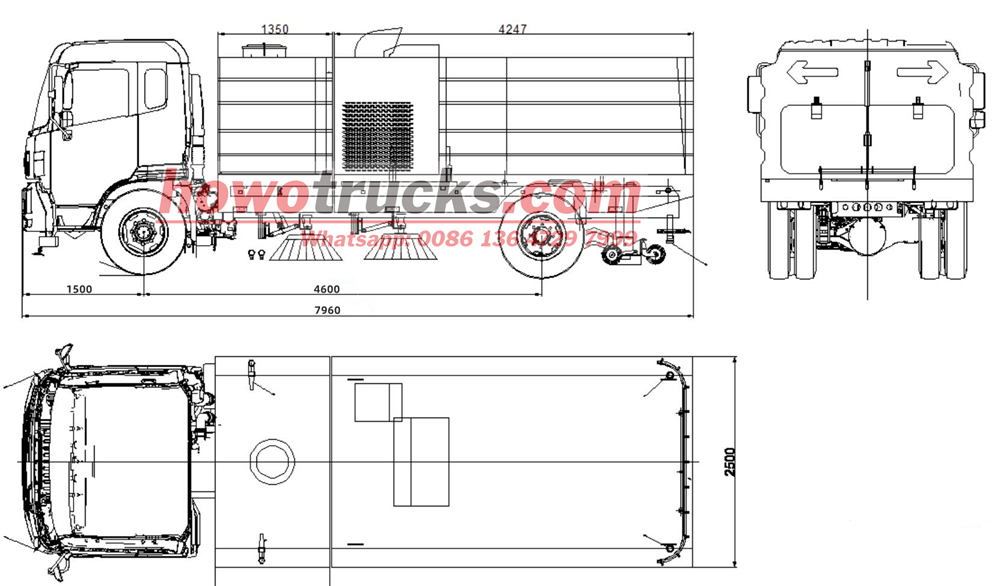

| Celkové rozměry (D x Š x V) | 7960x2500x3100 mm | |
| Typ pohonu | 4x2, levostranné řízení, 6 kol | |
| Rozvor kol | 4600mm | |
| Chata | HOWO HW76 kabina, s klimatizací, 2 sedadla a spáč, | |
| Hmotnost | Celková hmotnost | 18000kg |
| Pohotovostní hmotnost | 11850 kg | |
|
Motor | Model | WEICHAI WP10.300E22 |
| Koňská síla | 300 HP/220 kW | |
| Typ motoru | Nafta | |
| Emisní norma | Euro 2 | |
| Přenos | Manuál | převodovka HW19710, 10 rychlostí vpřed + 2 rychlosti vzad |
| Tire | 12,00R20 | 6+1 náhradní tire |
| Parametr horní struktury | ||
| Objem vodní nádrže | 4000L | |
| Objem popelnice | 8000 l | |
| Materiál | vodní nádrž: uhlíková ocel | |
| odpadková nádržvnitřní nerezová ocel, vnější uhlíková ocel | ||
| Hydraulický ventil | slavná tchajwanská značka | |
| Hydraulický motor | Domácí slavná značka | |
| Přepínač | Schneiderův ovládací spínač | |
|
Pomocný motor | Značka | Dongfeng Cummins B140 33 |
| Typ | Řadový 4válcový, přeplňovaný a s mezichladičemnafta | |
| Koňská síla | 140HP | |
| Jmenovitý výkon/max. čistý výkon | 103/101 kW | |
| Povolený limit nadmořské výšky | 3000 m | |
| Jmenovité otáčky | 2500 ot./min | |
| Rychlost pomalosti | 750 ot./min | |
| Maximální točivý moment | 502 N.m | |
| Přemístění | 3,9 l | |
| Průměr paliva při jmenovitém výkonu | 88mm³/strcke | |
| Emisní norma | Euro 3 | |
|
Technické mytí vysokotlakým vzduchem | šířka mytí (mm) | 2500 mm |
| Rychlost praní | 3–20 km/h | |
| Tlak mycí vody | 10 MPa | |
| Průtok vodního čerpadla | 154 l/min | |
|
Zametací technické | Maximální šířka zametání (mm) | 3,5 m |
| Max. zametací kapacita | 60 000 m3/h | |
| Rychlost zametání | 3–20 km/h | |
| Účinnost čištění | ≥98 % | |
| Max. vdechnutí částic | 110 mm | |
| Velikost prodloužení kotoučového kartáče | ≥400 mm | |
| Maximální úhel vypouštění dveří odpadkové nádrže | ≥50° | |
|
Zametací systém |
Typ | Celkový 4 ks kartáče a 1 sací kotouč namontované v médiu, poháněné hydraulickým motorem, rychlost je nastavitelná, lze nezávisle ovládat, má funkci automatického vyhýbání se |
| Průměr zametacího kartáče | Φ850mm | |
| Rychlost zametacího disku | 110 ot./min vysoká rychlost, 80 ot./min střední rychlost, 50 ot./min nízká rychlost | |
| Nastavení úhlu sklonu zametacího disku | vpřed 4° ~ 6° extroverze 4° ~ 7° | |
|
Přísavka | Typ | Dvojitý sací otvor, hydraulické ovládání, pružinové odpružení |
| Průměr sacího otvoru | 180mm | |
| Šířka sacího kotouče | 2400 mm | |
|
Hydraulický systém | Typ | Otevřený typ, elektrické ovládání |
| Hlavní komponenty | Zubové čerpadlo, hydraulický motor, hydraulický válec, solenoidový ventil | |
| Tlak | 16 MPa | |
| Objem hydraulického oleje | 60 litrů | |
| Teplota oleje | 60 °C | |
| Systém postřiku vodou | Součásti | Čerpadlo, tryska(přední splachování a zadní sprška), vodní filtr atd. |
|
Vysokotlaký vodovodní systém | Typ | Vysokotlaké pístové čerpadlo |
| Model | Německo PINFL PF36 | |
| Tlak v systému | 10 MPa | |
| Rychlost otáčení | 1150 ot./min | |
| Typ vodního ventilu | hydraulický vysokotlaký kulový ventil | |
| Tlak vodního ventilu | 7 MPa | |
| Typ trysky | Typ vysokotlakého mytí | |
| Vodní filtr | Síto filtru | |
| Naviják | 20 metrů | |
|
Nízkotlaký vodovodní systém | Model | Hangzhou Weilong 60/90 |
| Průtok | 60 metrů3/h | |
| Vzdálenost dodávky vody | 90 metrů | |
| Šířka mytí | 24 metrů | |
| Boční rozprašovací tyč | typ | Rozprašovací lišta typu V s funkcí automatického vyhýbání |
|
Elektrický systém | Typ | DC24V, PLC řízení |
| Volty | 24V | |
| Baterie | 2x12V | |
| Nástroje | ||
| Požární hadice | 2 ks | |
| Hasičský klíč | 1 ks | |
| Klíč na vodní filtr | 1 ks | |
| Vysokotlaká stříkací pistole | 1 ks | |
| Ruční vahadlo hydraulického čerpadla | 1 ks | |
| Náhradní díly | ||
| Zametací kartáč | 88 ks | |
| Těsnění ventilátoru | 1 ks | |
| Těsnění zadních dveří | 1 ks | |
| Těsnění sací trubice | 2 ks | |
| Seznam importovaných dílů | ||
| Vysokotlaké vodní čerpadlo | Německo PINFL PF36 | |
| Automatický vykládací ventil | Německo PINFL VB200/150 | |
| Pojistný ventil | Německo PINFL VS200-180 | |
| Řídicí jednotka elektrické rozvaděče | Německo STW | |
| Otočný přepínač | Japonsko | |
| Snímač nádrže na odpadní vodu | USA | |
| Hydraulické ventily | Tchaj-wan SWH-G02-C4-D2H | |

» Ⅲ.Produkt Podrobný úvod

Konfigurace podvozku

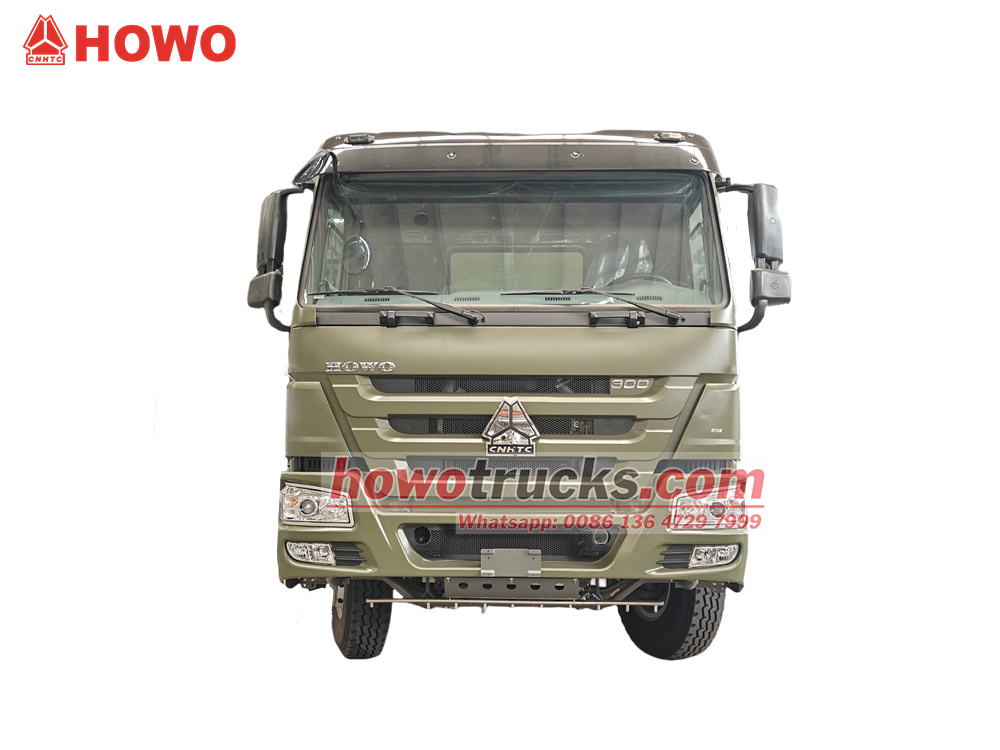

• Model podvozku: Podvozek Sinotruk HOWO HW76 s kabinou, rozvor 4600 mm.
• Hlavní motor: Vznětový motor Weichai WP10.300E22, objem 9,5 l, maximální výkon 300 HP/220 kW, poskytuje vysoký výkon a vynikající spotřebu paliva.
• Přenos: Manuální převodovka Sinotruk HW19710 (10 rychlostí) se vyznačuje plynulým řazením, vysokým točivým momentem a perfektní shodou s hlavním motorem.

Nástavba

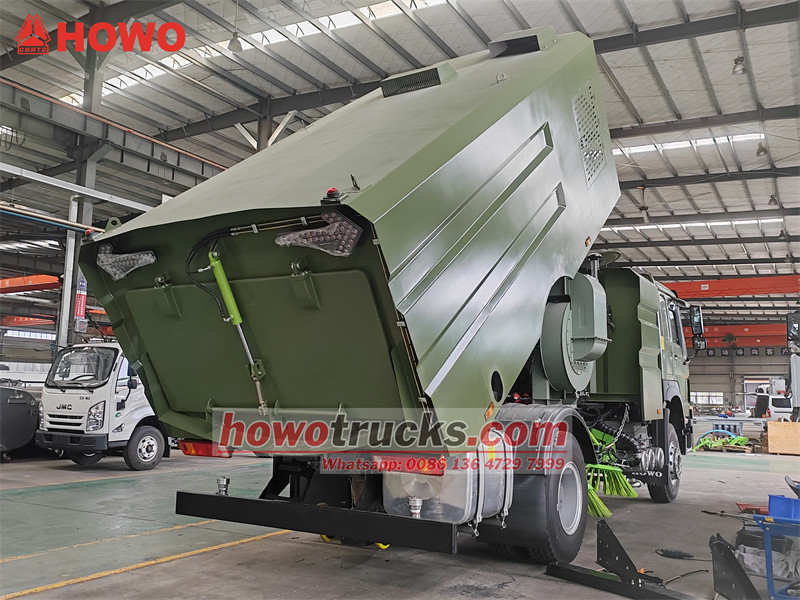

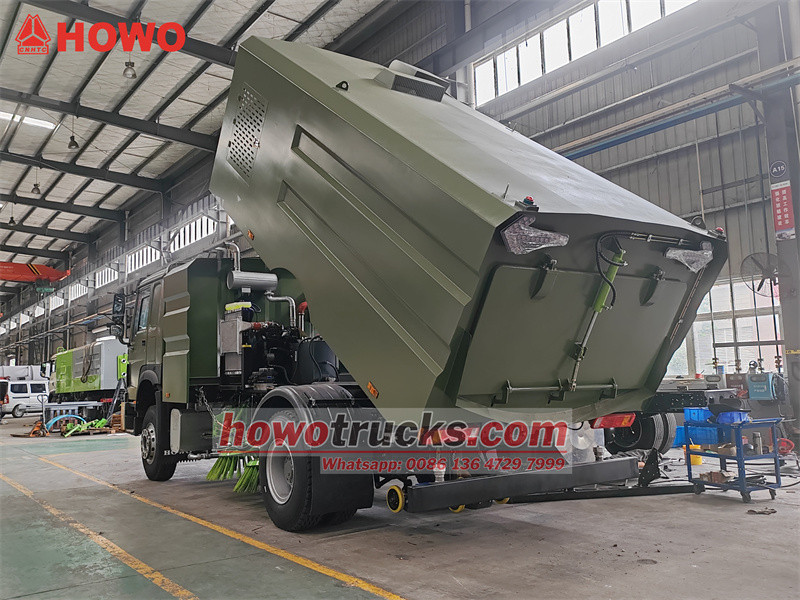

• Odpadkový koš: Objem 8000 litrů. Díky kompozitní konstrukci z vnitřní vložky z nerezové oceli a vnější vložky z uhlíkové oceli kombinuje odolnost nerezové oceli proti korozi se strukturální pevností uhlíkové oceli, což zajišťuje dlouhou životnost a snadnou údržbu.
• Vodní nádrž: Objem 4000 litrů. Vyrobeno z uhlíkové oceli, poskytuje dostatek vody pro vysokotlaké proplachování a systémy potlačování prachu.

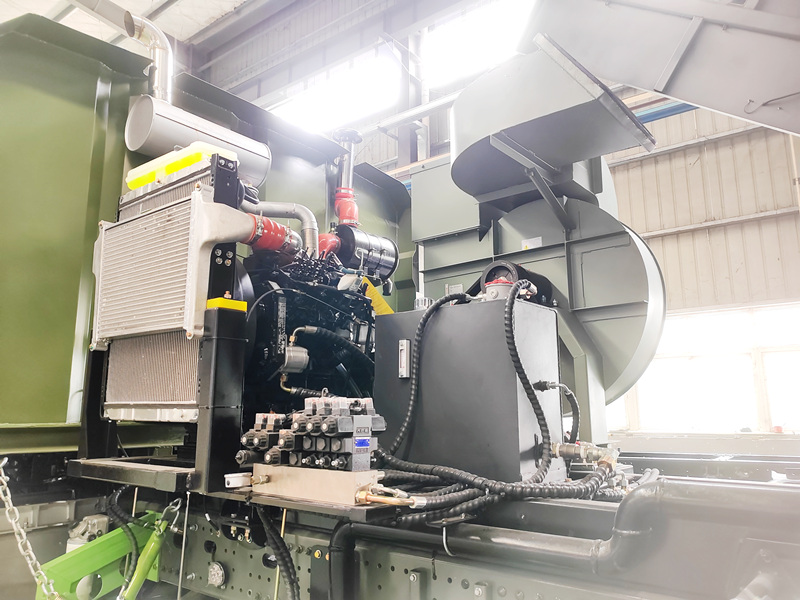

• Pomocný motor: Je vybaven vznětovým motorem Dongfeng Cummins B140 33 a je navržen tak, aby poháněl horní systémy zametacího vozu (dmychadlo, vodní čerpadlo atd.), a nabízí tak stabilní výkon a nízkou spotřebu energie.

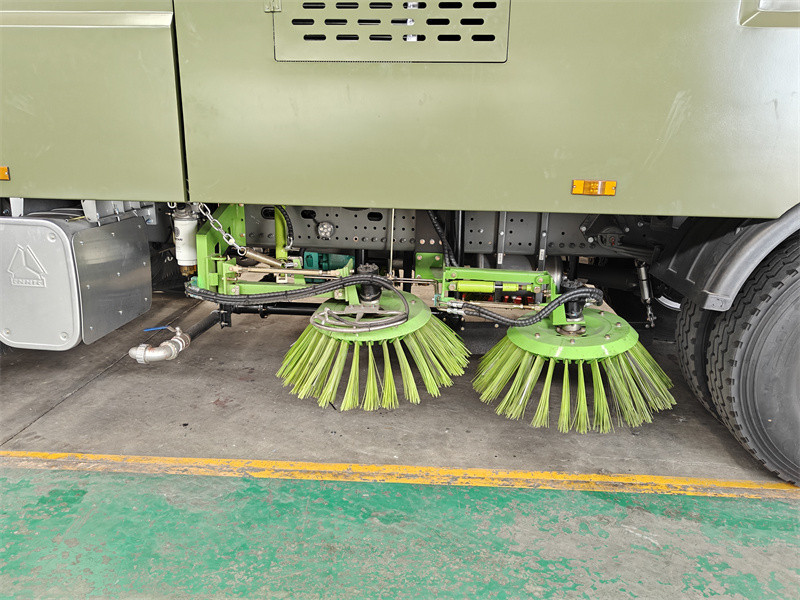

• Zametací systém:

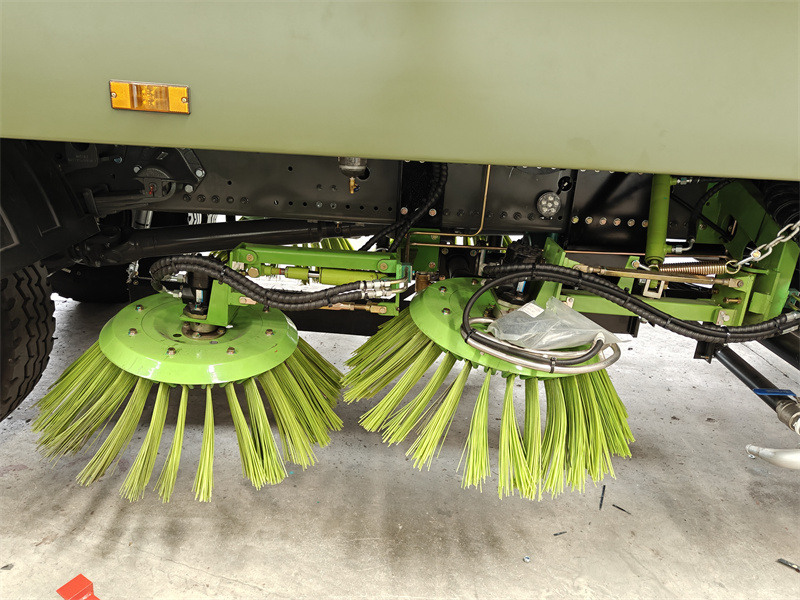

◊ Štětce: Vybaven 4 kartáči (2 na každé straně), schopnými pracovat v několika kombinovaných režimech zametání.
◊ Šířka záběru: Maximální šířka zametání dosahuje 3,5 metru, což zajišťuje vysokou provozní efektivitu.
◊ Maximální zametací kapacita: Až 60 000 m³/h.
◊ Provozní rychlost: 3–20 km/h, nastavitelná podle úrovně znečištění vozovky.

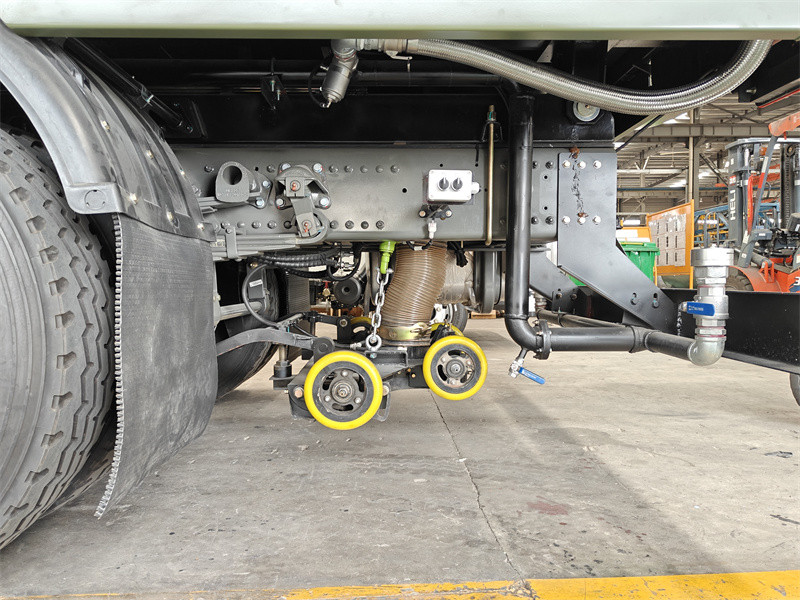

• Sací systém:
Je vybaven širokým sacím otvorem, který pracuje v koordinaci s ventilátorem a účinně sbírá a přepravuje nečistoty shromážděné kartáči do odpadkové nádrže.

• Vysokotlaký mycí systém:
◊ Vysokotlaké čerpadlo: Německé vysokotlaké pístové čerpadlo PINFL PF36 (provozní otáčky 1150 ot./min, tlak 16 MPa, průtok 150 l/min), které dodává vodu pod extrémně vysokým tlakem pro odstraňování odolných skvrn.
◊ Šířka praní: Šířka vysokotlakého mytí je 2,5 metru.
◊ Rozložení trysek: V přední části kabiny je instalováno několik mycích trysek pro efektivní oplachování země.

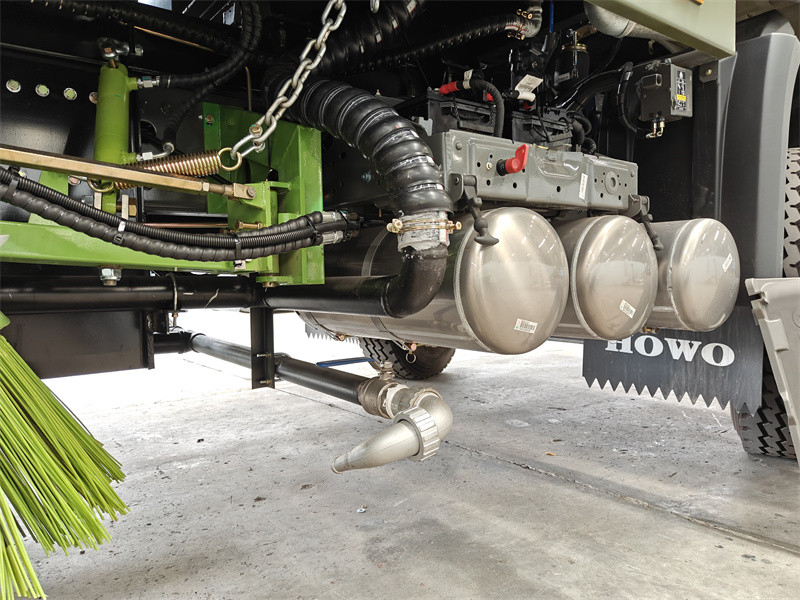

• Nízkotlaký systém potlačení prachu:
◊ Nízkotlaké čerpadlo: Nízkotlaké vodní čerpadlo Hangzhou Weilong 60/90 s průtokem 60 m³/h. Před kartáči jsou umístěny další vějířovité trysky pro potlačení rozprašovaného prachu, čímž se zabrání sekundárnímu znečištění prachem během provozu.

• Systém ventilátorů:
◊ Využívá ventilátor Weiye, který zajišťuje vysoký tlak vzduchu a velký průtok vzduchu pro vytvoření silného sání v sacím hrdle, čímž zajišťuje důkladné odsávání odpadu. Je vybaven funkcí samočištění, která automaticky odstraňuje nahromaděný prach a nečistoty uvnitř ventilátoru a udržuje tak efektivní provoz.
◊ Trysky jsou také instalovány před kartáči, což umožňuje perfektní koordinaci mezi mytím a zametáním.
»Ⅳ.Provoz a ovládání
Vozidlo je vybaveno dvěma systémy provozního řízení pro flexibilní a efektivní provoz:

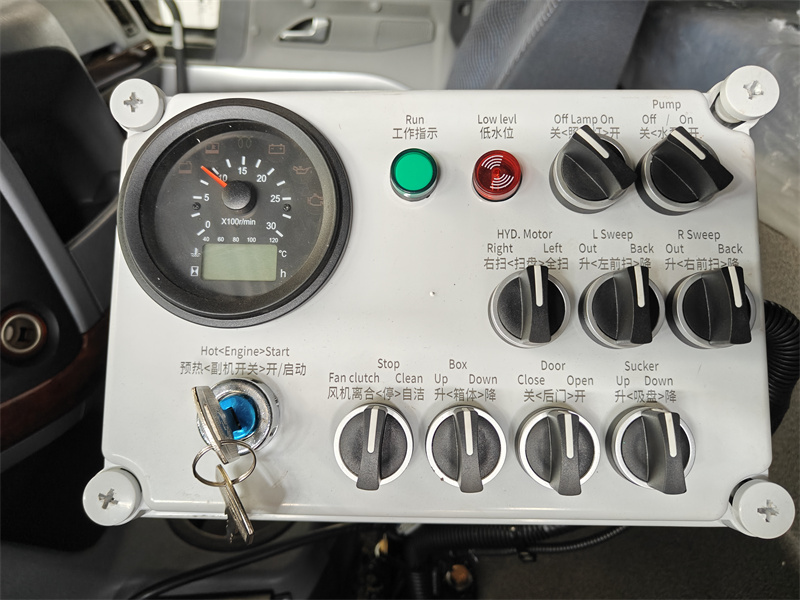

1. Ovládací panel v kabině: Integruje ovládání a zobrazení všech hlavních funkcí, což umožňuje obsluze provádět většinu úkolů bez opuštění kabiny. Obsahuje:
★ Zobrazovací jednotka: Otáčkoměr pomocného motoru, ukazatele provozního stavu, výstražná kontrolka nízké hladiny vody.
★Funkční přepínače: Spínač osvětlení, spínač vodního čerpadla.
★ Ovládací knoflíky:

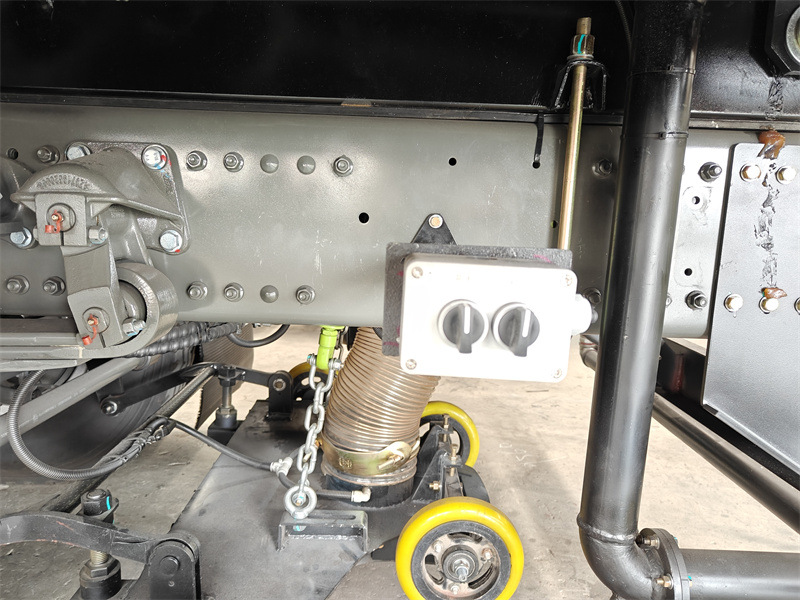

2. Pomocná řídicí skříňka poblíž sacího hrdla:
Tato sekundární ovládací jednotka, navržená pro pohodlné ovládání, obsahuje:
Knoflík pro otevírání/zavírání zadních dveří
