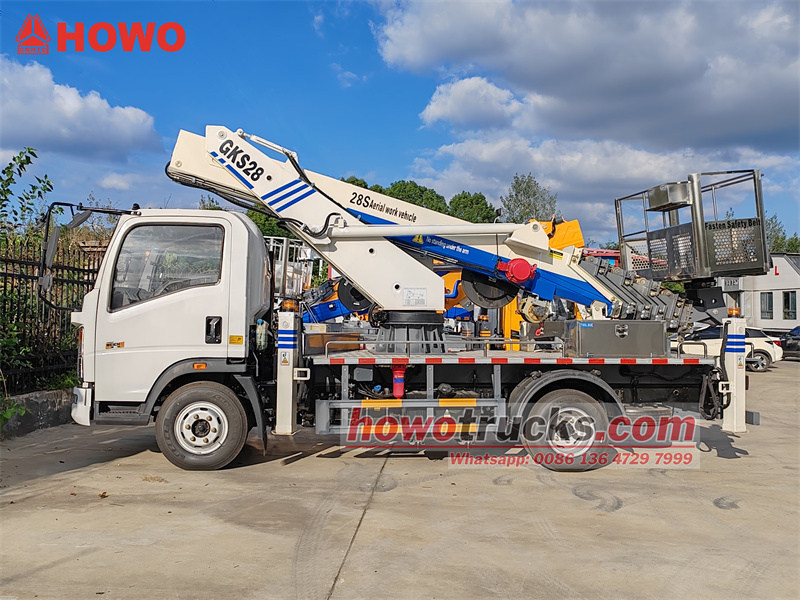

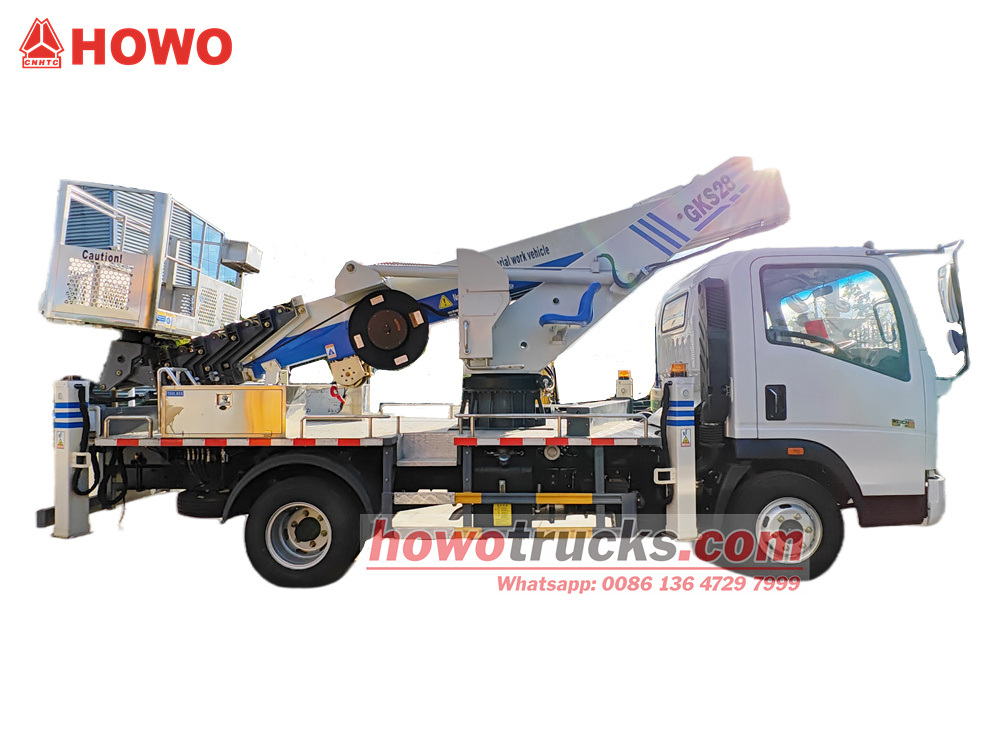

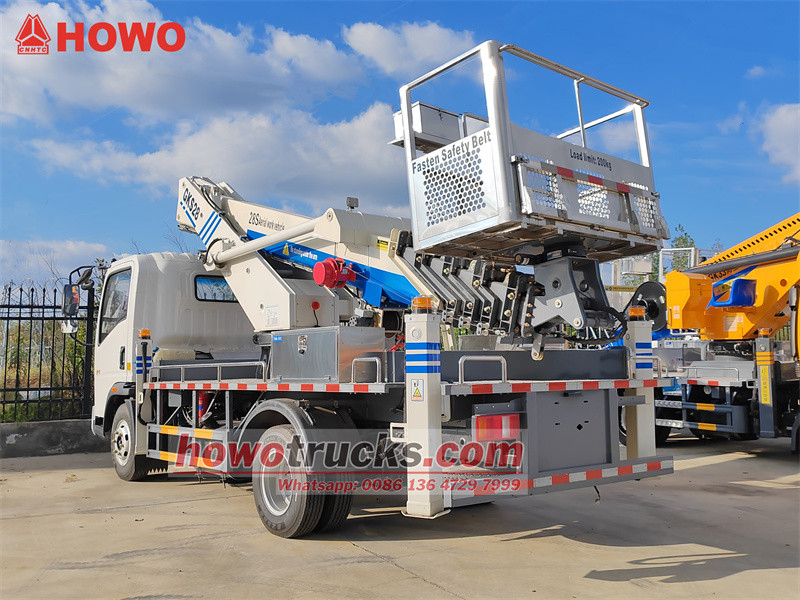

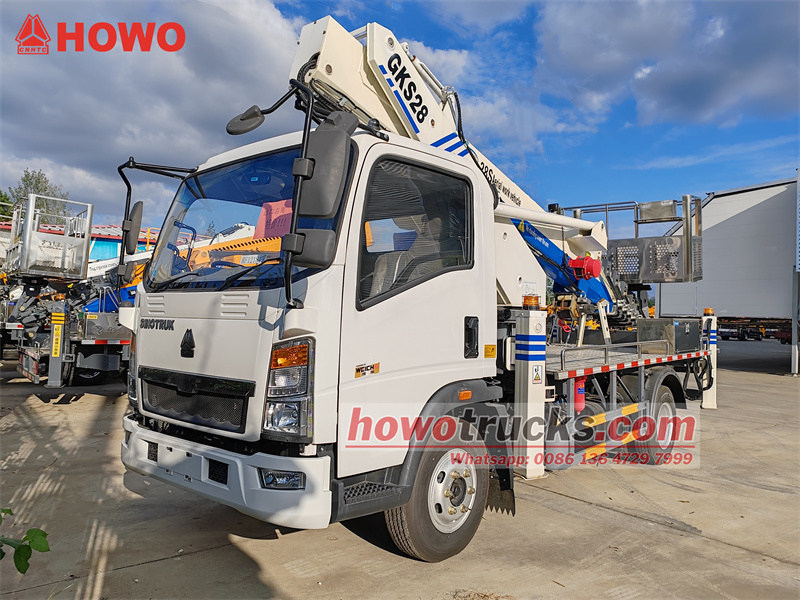

Tato pracovní plošina Sinotruk RHD je vybavena podvozkem lehkého nákladního vozu HOWO RHD s rozvorem 4500 mm. Je vybavena motorem Weichai WP2.3Q140E62 a převodovkou WLY6TS55. Horní část korby je vybavena 6dílným teleskopickým výložníkem ovládaným ze země a otočným stolem.ovládací skříňnebo dálkovým ovládáním. Může se otáčet o 360 stupňů, má čtyři hydraulické výložníky, maximální nosnost lopaty 200 kg, panely z hliníkové slitiny a vzorovaný protiskluzový chodník. Součástí jsou také noční provozní světla.
Pracovní kapacita :
28mTyp kabiny :
Howo RHD cabinRozměr (mm) :
7825x2350x2950mmPohonný systém :
4x2,LHDRozvor (mm) :
4500Specifický motor :
140HP/WP2.3Q140E62Převodovka :
WLY6TS55 transmission,6-speed,manualPřední náprava (kg) :
3200Zadní náprava (kg) :
7000Poznámka :
6-section telescopic boom
Výrobce:CSTRUCKS GROUP LIMITED.
Jsme profesionální výrobce speciálních vozidel,
Zbrusu nové a100 %Kvalitnízaručeno.
▶Ⅰ. Představení produktu:

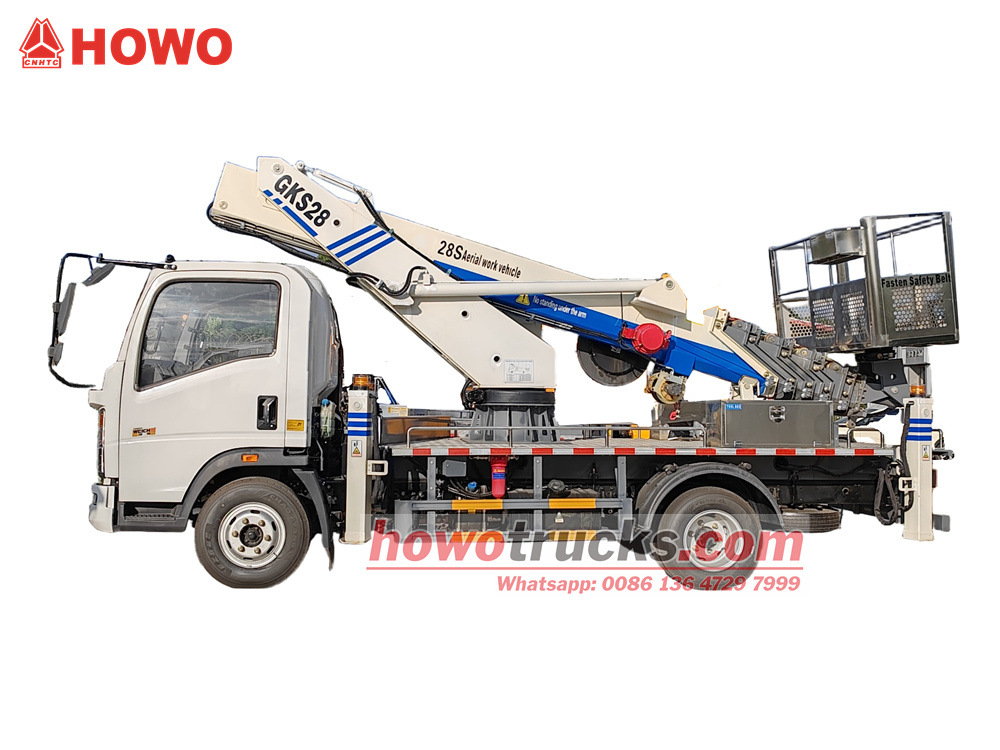

Ten/Ta/To Práce na plošině HOWO s pravým pohonem 28M kombinuje efektivitu, bezpečnost a inteligenci a je speciálně navržen pro letecké práce. Využívá podvozek lehkého nákladního vozu Sinotruk s pravostranným řízením a rozvorem 4 500 mm pro vynikající přizpůsobivost. Motor Weichai China VI a 6stupňová převodovka se snoubí za výkonný a ekologický výkon. Šestidílný teleskopický výložník podporuje 360°° otáčení a ovládací panel ze země, otočný stůl a dálkové ovládání nabízejí flexibilní a pohodlný provoz. Mechanická samovyvažovací pracovní plošina zajišťuje provozní stabilitu. Čtyři hydraulické výsuvné opěry (přední ve tvaru X a zadní ve tvaru H) se nezávisle nastavují tak, aby se přizpůsobily složitému terénu a zabránily deformaci nosníku.
Noční provozní světla, inteligentní systém propojení a zobrazení pracovního stavu v reálném čase zvyšují bezpečnost a efektivitu. Hlavní komponenty jsou dováženy od renomovaných domácích značek a jsou vybaveny bezpečnostními prvky, jako jsou obousměrné hydraulické zámky a vyvažovací ventily, což z nich činí efektivní a spolehlivou volbu pro aplikace v komunální správě, stavebnictví a záchranných službách.
▶II. Produkt Výhody:1. Vysoká přizpůsobivost: Konstrukce s pravostranným řízením, rozumný rozvor a vysoce výkonný podvozek.
2. Inteligentní provoz: Propojený řídicí systém a monitorování v reálném čase zvyšují efektivitu a bezpečnost.
3. Optimalizovaná struktura: Šestihranný výložník a nezávislé nastavení výložníků se přizpůsobí složitému terénu.
4. Zajištění kvality: Dovážené základní komponenty, stabilní a spolehlivý hydraulický systém a nízké náklady na údržbu.
▶Ⅱ. ProduktSpecifikace:
| HOWO 28m Letecký pracovní vůz | |||||
| Popis vozidla | |||||
| Model vozidla | Plošinový nákladní vůz | Celkové rozměry | 7825x2350x2950mm | ||
| Celková hmotnost | 9890 kg | Pracovní výška | 28 metrů | ||
| Pohotovostní hmotnost | 6280 kg | Maximální rychlost | 95 km/h | ||
| Popis podvozku | |||||
| Značka podvozku | ISUZU | ||||

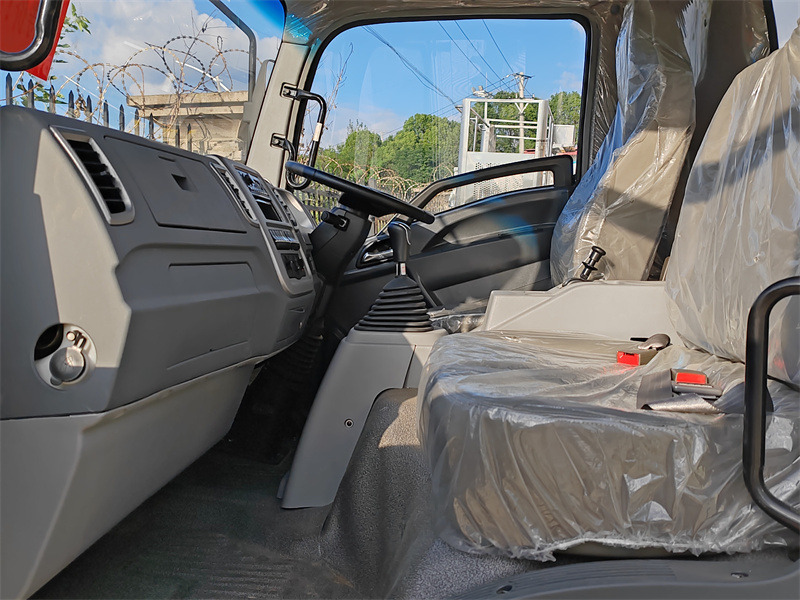

| Kabina | HOWO Pravostranné řízení lehká kabina, 2 sedadla, s klimatizací | ||||
| Rozvor kol | 4500 mm | ||||
| Počet náprav | 2 | ||||
| Náprava | Přední náprava | 3,2T | |||
| Zadní náprava | 8T | ||||
| Rozchod předních/zadních kol | 1798 /1764 mm | ||||
| Přední/zadní převis | 1240 /2085 mm | ||||
| Trakční systém | 4x2 | ||||
| Systém řízení provozu | Posilovač řízení | ||||
| Brzdový systém | Vzduchová brzda | ||||
| Přenos | Převodovka WLY6TS55, 6stupňová, manuální | ||||
| Specifikace pneumatik | 8.25R20 | ||||
| Množství pneumatik | 6+1 | ||||
| Popis motoru | |||||
| Výroba motorů | MOTOR WEICHAI | ||||
| Model motoru | WP2.3Q140E62 | ||||
| Koňská síla | 140 koní/103 kW při 3200 ot./min | ||||
| Typ | Vodou chlazený čtyřtaktní, řadový čtyřválec, přeplňovaný, s mezichladičem, vznětový motor | ||||
| Maximální točivý moment | 320 N·m při 1400–2400 ot./min | ||||
| Přemístění | 2289 ml | ||||
| Emisní norma | Euro 6 | ||||
| Popis horních částí | |||||
| Provozní stav | |||||
| Typ výložníku | 6dílný synchronní teleskopický výložník | ||||
| Úhel natočení | Obousměrné plynulé otáčení o 360 º, závěsný koš otáčení o 360 º | ||||
| Max. pracovní výška | 28 metrů | ||||
| Max. pracovní rádius | 14,5 m | ||||
| Provozní poloha | Gramofon, ovládací jednotka, bezdrátové dálkové ovládání | ||||
| Režim řízení | Řídicí systém sběrnice ZYK, elektrohydraulický proporcionální řídicí systém, pro dosažení plynulé regulace rychlosti | ||||
| Reklamní tabule a chodníky | Hliníkový plech, hliníkový rýhovaný plech | ||||
| Vědro | |||||
| Jmenovité zatížení | 200 kgprotiskluzová podlaha | ||||
| Velikost | 1000*750*1100 mm | ||||
| Materiál | Nerez | ||||
| Nastavení režimu vyvážení | Hydrostatický nivelační systém | ||||
| Bezpečnostní pás | 1 sada | ||||
| Výložník | |||||
| Typ | Přední typ V / Zadní typ H | ||||
| Číslo | 4 | ||||
| Nastavení | Upraveno samostatně, nebo řízeno koordinovaným způsobem | ||||
| Režim ovládání podpůrné nohy | Ruční hydraulické ovládání | ||||
| Hydraulický zámek | Dvoucestný hydraulický zámek pro čtyři nohy | ||||
| Stroboskopické světlo na nohou | Žlutá světla | ||||
| Horizontální rozpětí předních výložníků | 4370 mm | ||||
| Horizontální rozpětí zadních výložníků | 4150 mm | ||||
| Konfigurace zabezpečení | |||||
| Automatické blokovací zařízení pro různé provozní polohy | Zabraňte riziku chybné obsluhy | ||||
| Ruční nouzové čerpadlo | Při poruše motoru a hlavního čerpadla se pracovník přes nouzový systém vrátí na zem a vozidlo se vrátí do provozního stavu. | ||||
| Nouzové zastavení pracovní plošiny | Používá se pro nouzové zastavení a omezený provoz výložníku | ||||
| Automaticky omezit pracovní rozsah | Jakmile pracovní rozsah dosáhne stanovené hodnoty, nebezpečný směr se automaticky omezí. | ||||
| Zařízení na ochranu proti úniku | Vybaven ochranou proti úniku pro zajištění bezpečnosti napájení a elektrického nářadí | ||||
▶Ⅲ. ProduktPodrobnosti:

Konfigurace podvozku

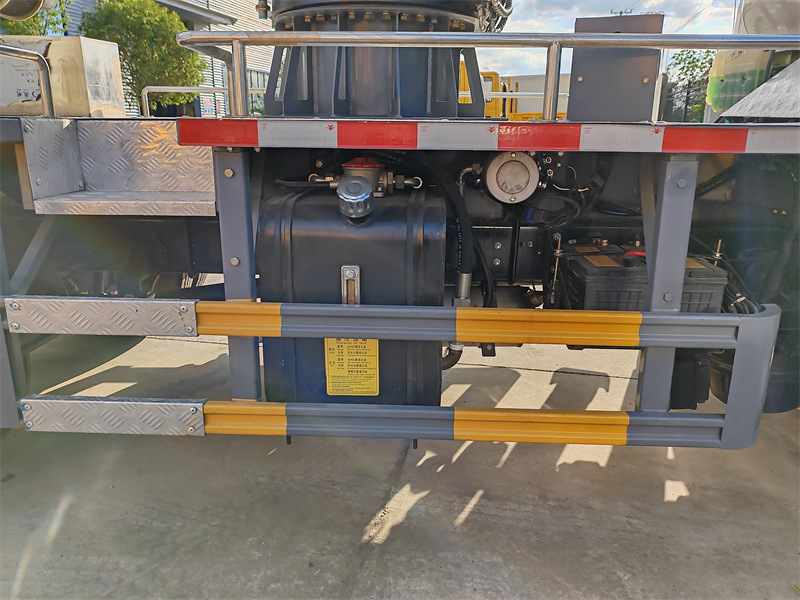

• Podvozek: Využívá osvědčené a spolehlivé podvozky lehkých nákladních vozidel s pravostranným řízením od společnosti Sinotruk, což zajišťuje zaručenou kvalitu.
• Rozvor: 4500 mm, což poskytuje vynikající jízdní stabilitu a dostatek prostoru pro horní část karoserie.
• Pohonné ústrojí: Je vybaven vysoce výkonným motorem Weichai WP2.3Q140E62 o objemu 2,3 l, výkonu 140 koní a splňuje emisní normu Euro VI.
• Přenos: Vhodné pro šestistupňovou převodovku WLY6TS55.

Struktura horní části těla:

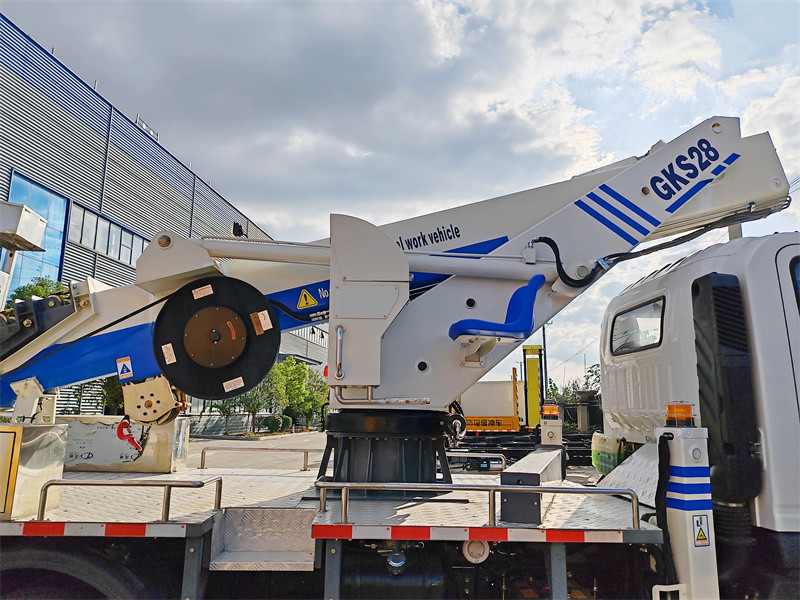

• Pracovní výložník: Pětidílný, vysoce pevný teleskopický výložník má šestihrannou konstrukci pro vysokou strukturální pevnost, synchronizované vysouvání a zasouvání, plynulý pohyb a široký pracovní rozsah.Max. pracovní výška 28 m, Max. pracovní rádius 14,5 m

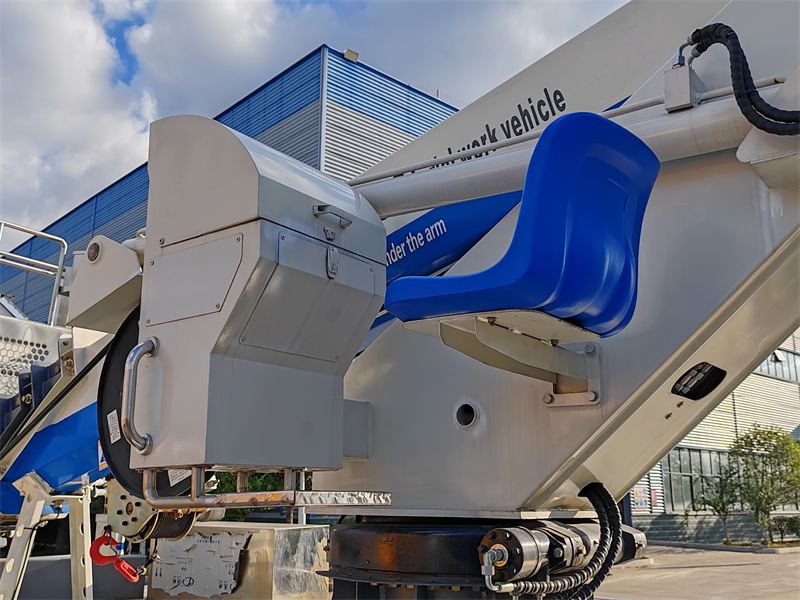

• Rotační systém: Otočný talíř se otáčí plynule o 360 stupňů, což umožňuje flexibilní provoz a eliminuje slepá místa.

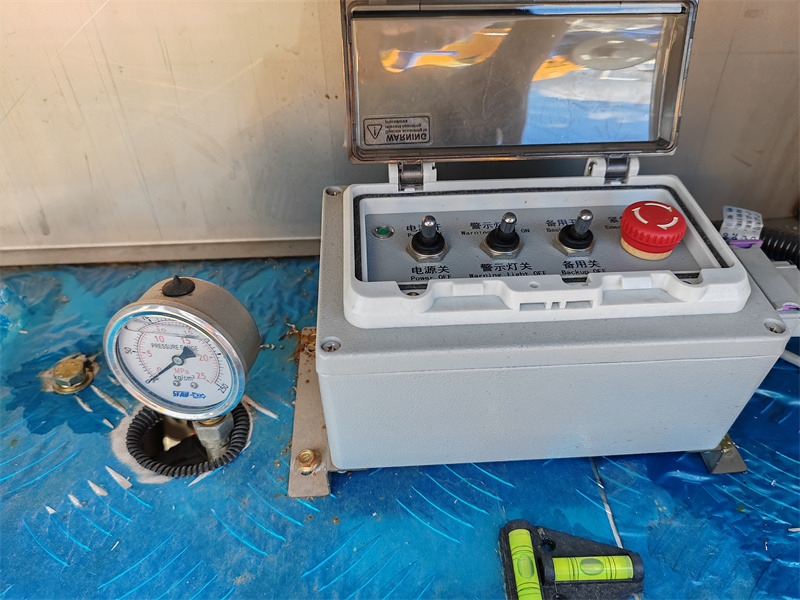

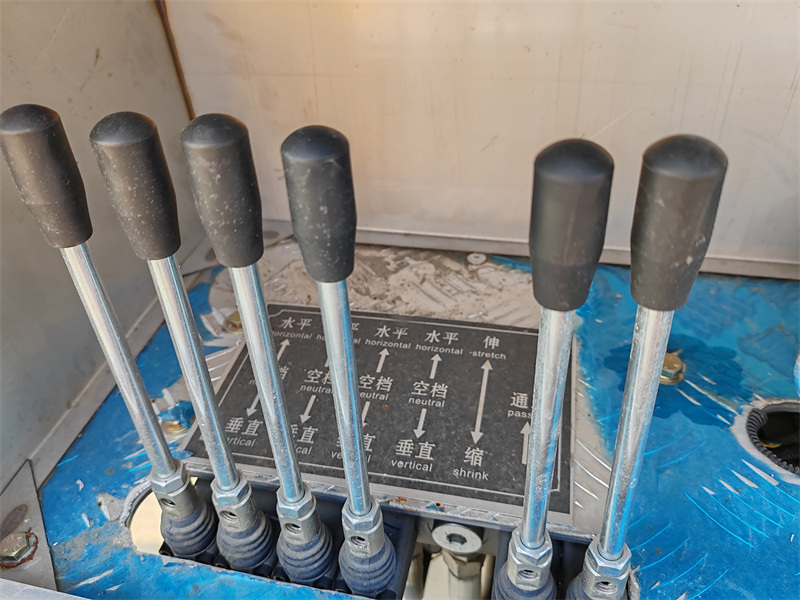

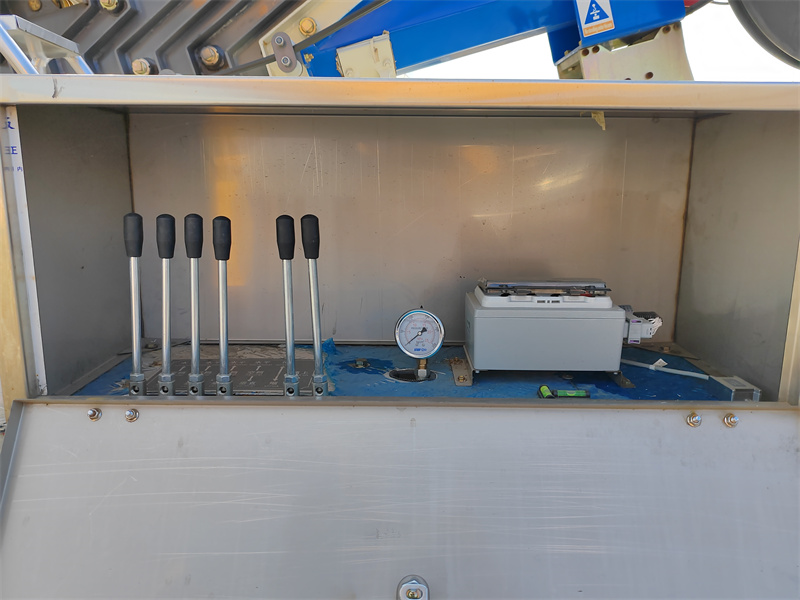

• Operace: Obsluha si může zvolit optimální provozní polohu na základě podmínek na místě přímým ovládáním točny, pomocí ovládacího panelu ze země nebo bezdrátovým dálkovým ovládáním.

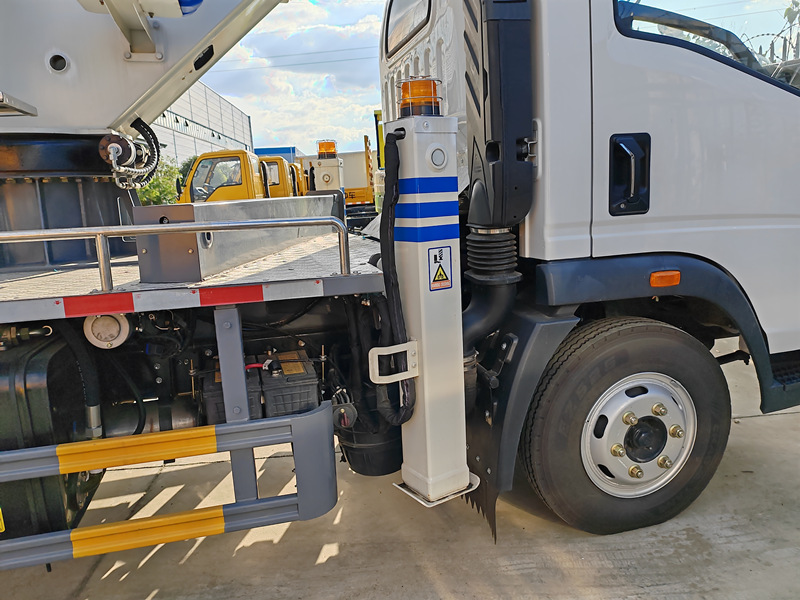

• Systém výložníků: Výsuvné opěry jsou vybaveny čtyřmi hydraulickými výsuvnými opěrami v konfiguraci ve tvaru písmene H vpředu a vzadu. Poskytují velkou opěrnou plochu a vynikající stabilitu vozidla. Výsuvné opěry jsou individuálně nastavitelné, aby se dokonale přizpůsobily nerovnému povrchu, a lze je také ovládat společně. Na výsuvných opěrách jsou instalována pracovní světla.

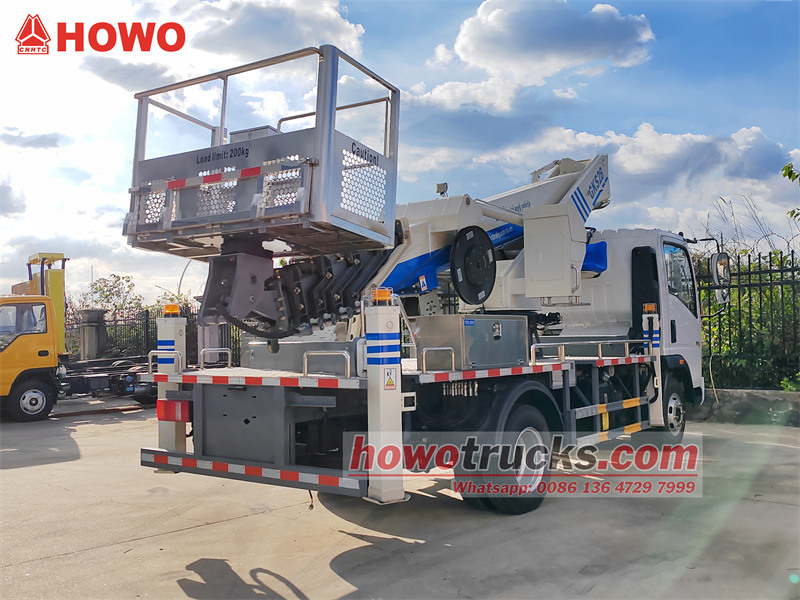

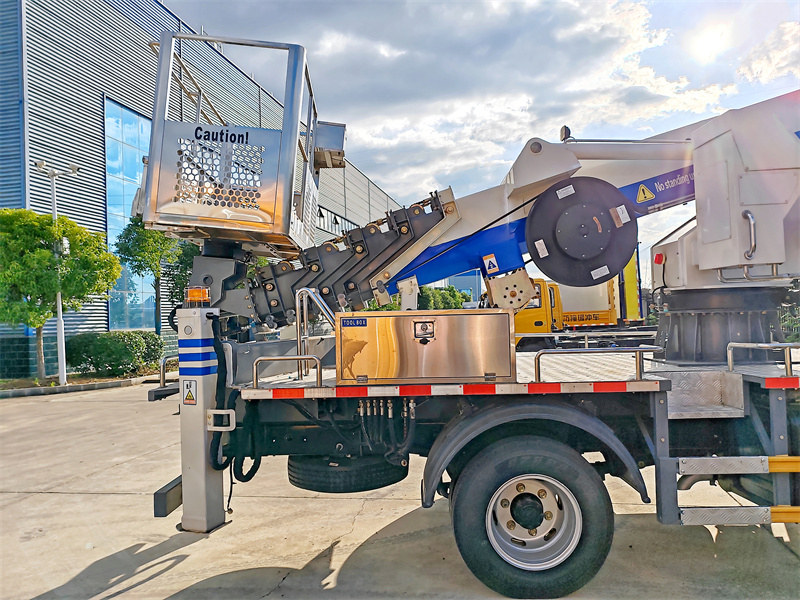

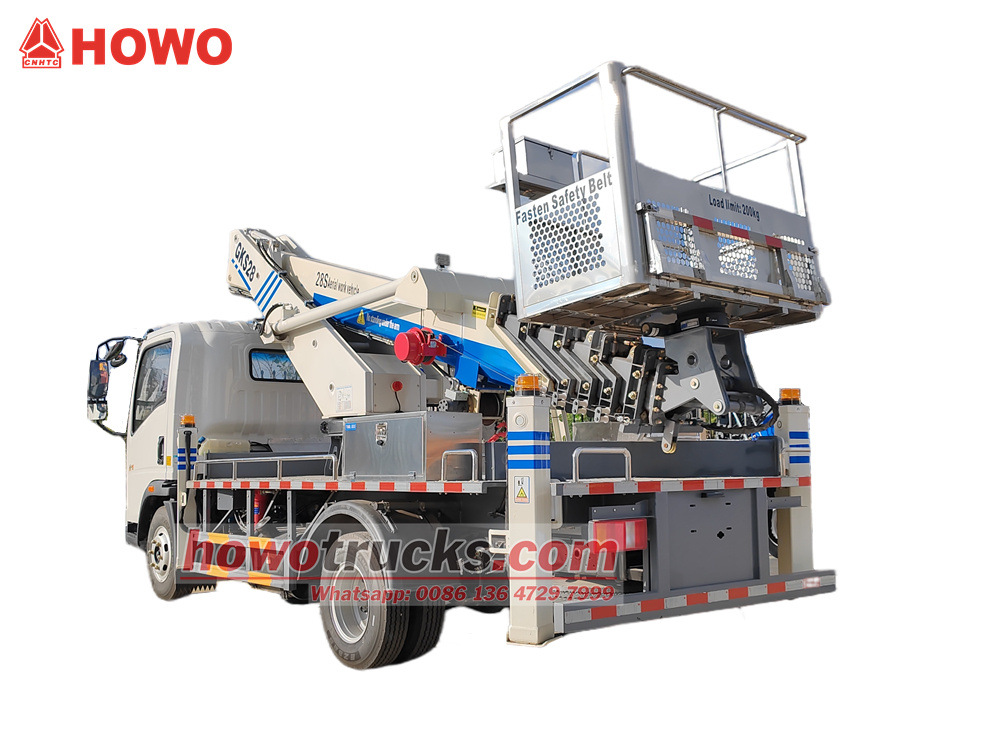

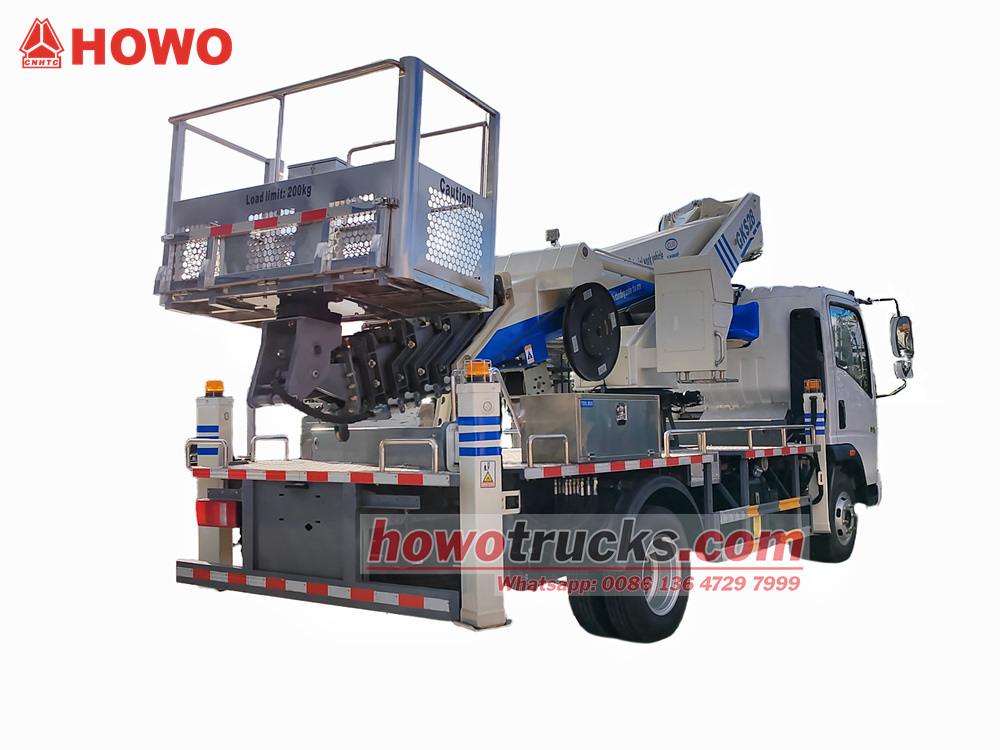

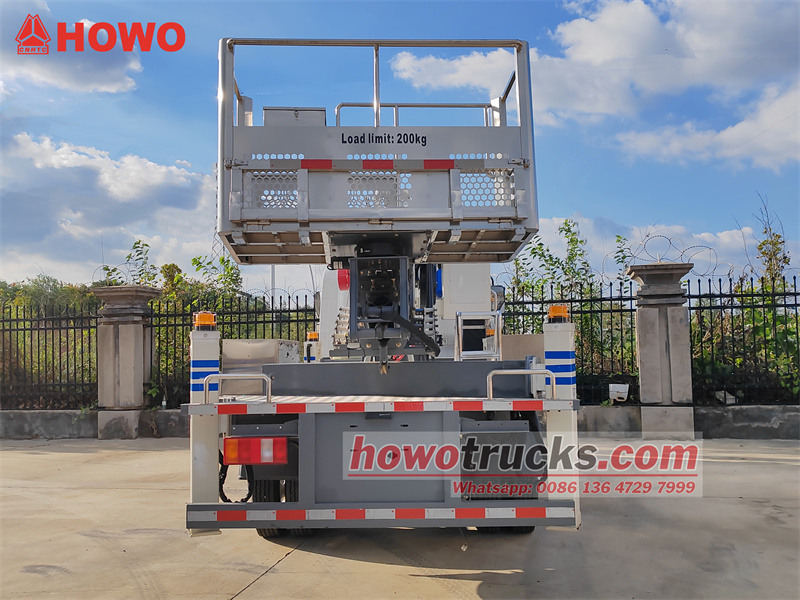

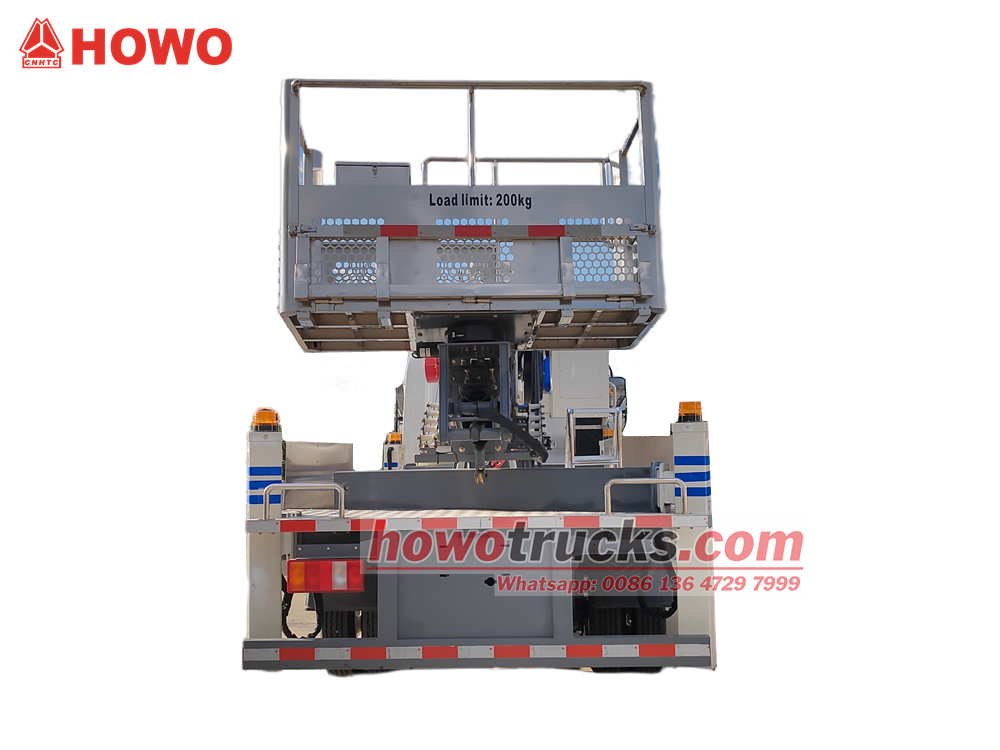

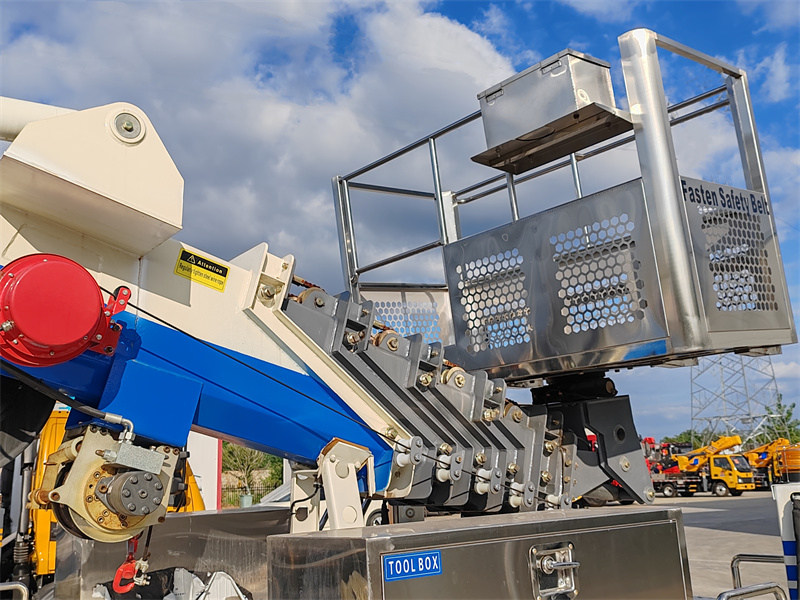

• Pracovní platforma:
o Mechanická samonivelační konstrukce zajišťuje, že plošina zůstává během provozu v rovině, což zajišťuje bezpečnost a pohodlí obsluhy.
o Plošina má maximální nosnost 200 kg.
o Maximální úhel vytažení ramene je 80°, což umožňuje snadné nastavení optimální pracovní polohy.
o Používají se panely z hliníkové slitiny a vzorované protiskluzové chodníky, které jsou lehké, bezpečné a neklouzavé.

Komplexní bezpečnostní systém
1. Inteligentní blokování a alarm:
Blokování výložníku a podpěr: Zajišťuje, aby se výložník nemohl pohybovat, pokud nejsou výložníky plně podepřeny a zajištěny, čímž se zásadně zabraňuje nesprávné obsluze.
Počítačem řízené automatické omezení amplitudy: Systém automaticky monitoruje provozní amplitudu, automaticky omezuje pohyb při překročení limitu a vydává alarm nebezpečného provozu.
Ochrana měkkých nohou výložníků a alarm proti naklonění: Systém automaticky spustí alarm, když výložníky nejsou podepřeny nebo se nakloní.

2. Více bezpečnostních prvků hydraulického systému:
Všechny válce vertikálních výložníků, horních a dolních válců výložníku a válce předloktí jsou vybaveny obousměrnými hydraulickými zámky, které spolehlivě zajišťují válce v jakékoli poloze, aby se zabránilo náhodnému pádu.
Výložník je vybaven obousměrným vyvažovacím ventilem pro plynulý a beznárazový chod výložníku.
Základní hydraulické komponenty (jako jsou hydraulické zámky, vyvažovací ventily a vlnové ventily) pocházejí od renomovaných domácích i mezinárodních značek a klíčové komponenty se dovážejí, aby byla zajištěna spolehlivost systému.

3. Monitorování provozních podmínek v reálném čase:
Čtyřdílný operační systém integruje ovládání závěsů pro vysokou efektivitu. Displeje na externí ovládací konzoli i na dálkovém ovládání poskytují přehled o provozním stavu vozidla v reálném čase, což umožňuje obsluze jasně pochopit stav zařízení.
4. Bezpečnost v případě nouze:
Toto čerpadlo je vybaveno nouzovým čerpadlem pro spuštění a zastavení motoru a dokáže v případě zastavení nebo poruchy motoru zasunout výložník a podpěry, což zajišťuje bezpečnou evakuaci v případě nouze.
5. Noční provozní světlo:
Na ovládací konzoli lze instalovat volitelné osvětlení pro zajištění dobré viditelnosti a zvýšení bezpečnosti během nočního provozu.
▶Ⅳ.Scénáře aplikací:

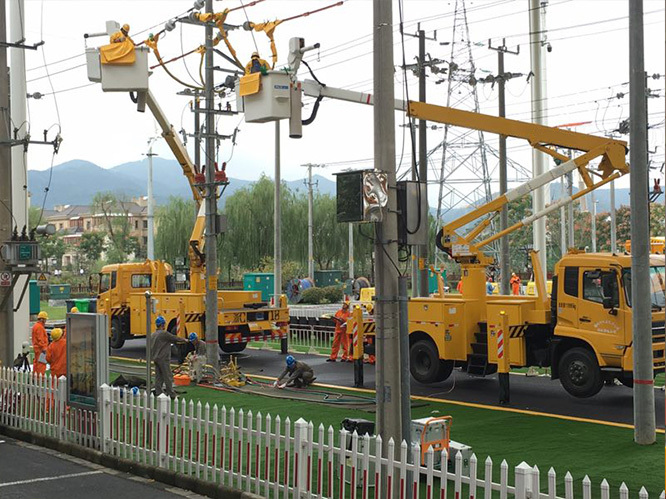

• Komunální inženýrství: Údržba pouličního osvětlení, instalace dopravní signalizace.
• Údržba budov: Čištění vnějších stěn, inspekce skleněných fasád.
• Záchrana v nouzi: Záchrana ve vysokých nadmořských výškách, pomoc při katastrofách.
• Noční stavba: Inspekce mostu, instalace billboardů.
