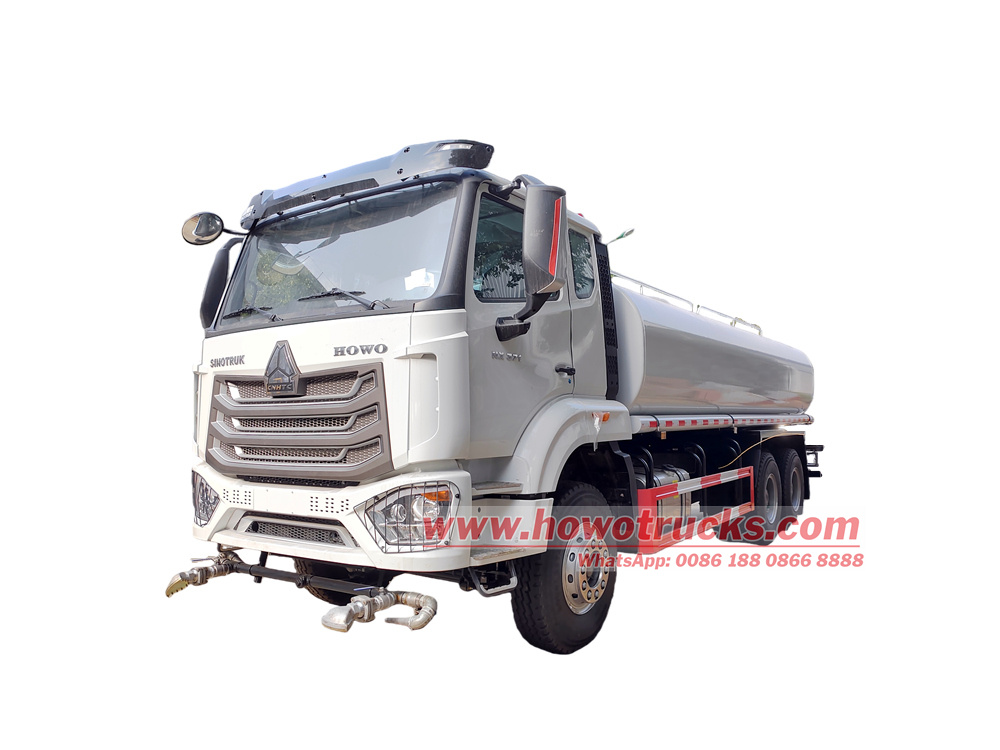

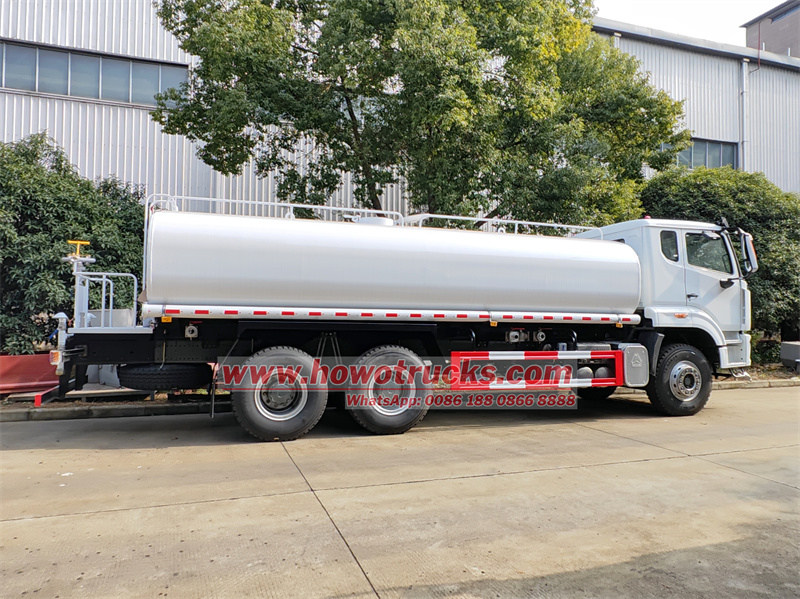

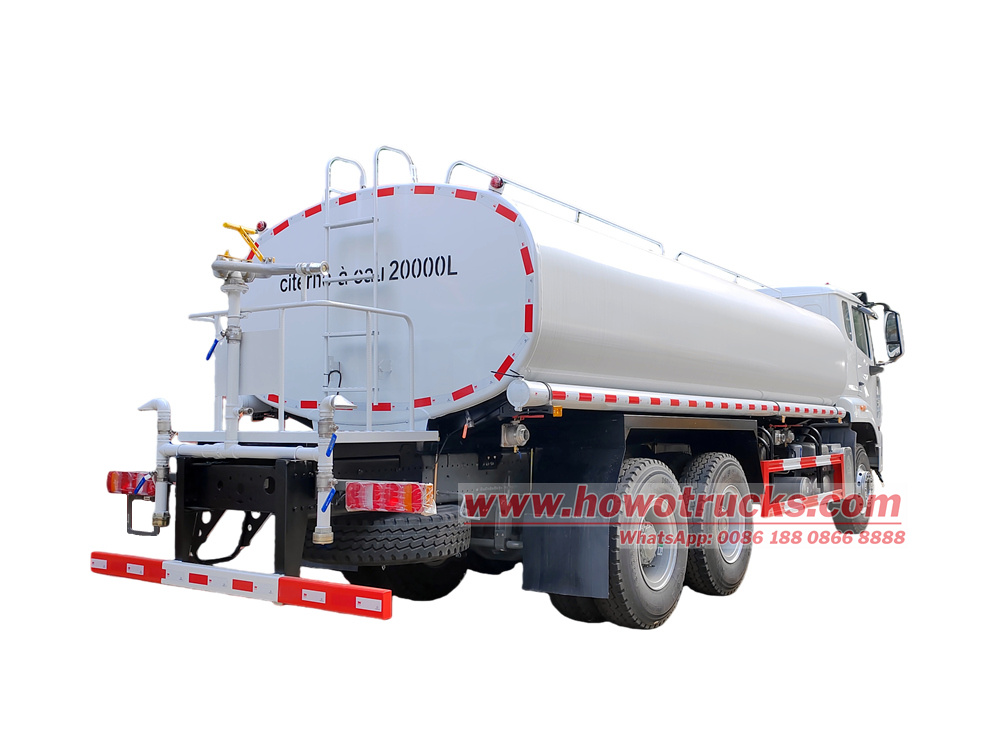

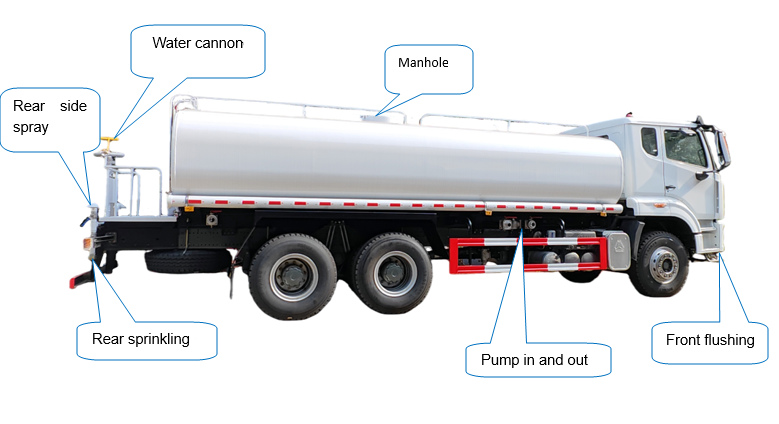

Vodní postřikovací vůz HOWO o objemu 20 cbm s rozvorem 4600+1350 mm, motorem Weichai WD615.47 a převodovkou HW19710. Horní část zahrnuje zakřivenou vodní nádrž z uhlíkové oceli o objemu 20 cbm, vybavenou čtyřmi zařízeními: přední proplachování, zadní boční postřikování, zadní kropení vodou a zadní vodní dělo. Je vybaven odstředivým vodním čerpadlem 80QZF-60/90 s průtokem 60 m³/h a zdvihem 90 m. Čerpadlo je vybaveno vstupním a výstupním potrubím, zadním výpustným ventilem, plošinovým žebříkem, zábradlím, zábradlím na střeše nádrže a průlezem.
Pracovní kapacita :
20000 litersTyp kabiny :
Howo NX one and half row cabinPohonný systém :
6x4,LHDRozvor (mm) :
4600+1350 mmSpecifický motor :
371 HP / Sinotruk WD615.47Převodovka :
Sinotruk HW19710 10-speed, manualPřední náprava (kg) :
9500Zadní náprava (kg) :

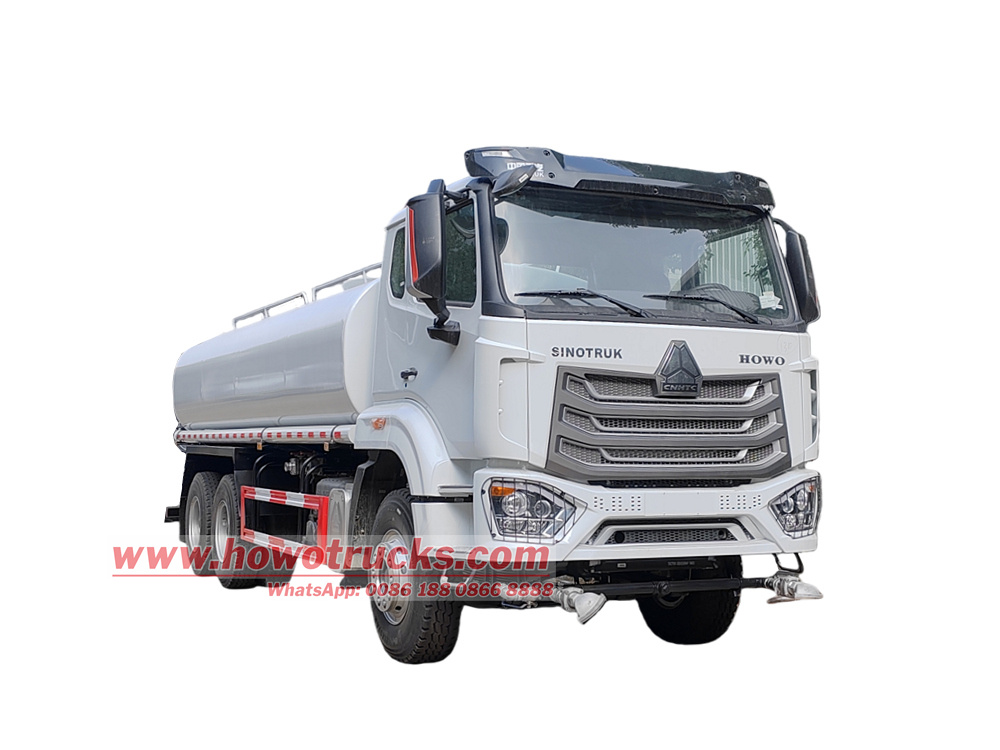

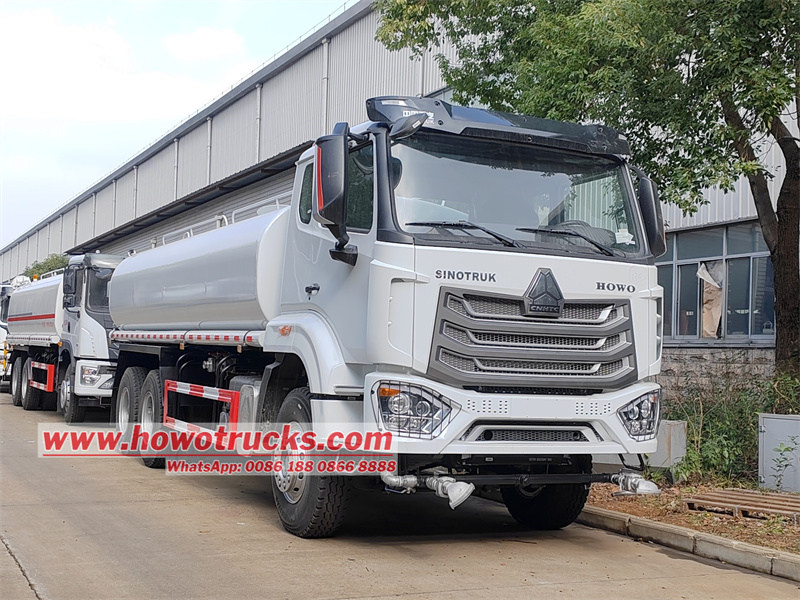

16000*2Ten/Ta/To Cisternový vůz HOWO pro přepravu vody v Kongu, jehož základem je podvozek HOWO NX371 a je vybaven motorem Weichai WD615.47, je speciálně navržen pro scénáře, jako je čištění silnic a zavlažování zeleně. Díky velké nádrži na vodu o objemu 20 kubických metrů je vybaven vysokoprůtokovým postřikovacím čerpadlem 80QZF-60/90 a různými tryskami, včetně předního proplachování, zadního bočního postřiku, zadního postřiku a vysokotlakého vodního děla, a pokrývá scénáře, jako je čištění silnic, zavlažování zeleně a hašení požárů v nouzových situacích.

◆ Technologické parametry produktu:
| Cisternový vůz HOWO 6X4 20CBM | ||
| Generál | Značka podvozku | HOWO H77L |
| Celkové rozměry (D*Š*V) | 9850x2500x3150mm | |
| Rozvor kol | 4600+1350 mm | |
| Pohotovostní hmotnost | 11250 kg | |
| Celková hmotnost | 25 000 kg | |
| Zatížení náprav | Přední náprava VGD95/MCX16ZG (2 nápravy) | |
| Maximální rychlost | 82 km/h | |
| Podvozek | Režim jízdy | 6x4 |
| Typ kabiny | Kabina HOWO H77L, jedna a půl řada, klimatizace | |
| Řízení | Levostranné řízení | |
| Pneumatiky | 10+1 | |
| Specifikace pneumatik | 12,00R20 | |
| Převodovka | HW19710 10stupňová manuální | |
| Palivová nádrž | 300 l | |
| Motor | Model motoru | WD615.47 |
| Palivo a typ motoru | Řadový šestiválcový, vodou chlazený, čtyřtaktní, s brzděním výfukovým ventilem, přímým vstřikováním, přeplňovaný turbodmychadlem a s mezichladičem. | |
| Koňská síla | 371 koní/ 273 kW | |
| Přemístění | 9,726 l | |
| Maximální točivý moment | 1500 Nm | |
| Jmenovité otáčky | 2200 ot./min | |
| Maximální točivý moment | 1100–1600 ot./min | |
| Emisní norma | Euro 2 | |
| Parametry topů | Objem vodní nádrže | 20 000 litrů |
| Materiál cisterny | Uhlíková ocel, tloušťka tanku: 6 mm. | |
| Nakládací systém | Horní plnění | |
| Materiál těla | Vysoce výkonná uhlíková ocel odolná proti opotřebení s antikorozní úpravou, volitelně nerezová ocel SS304 | |
| Přihrádka | 1 s vnitřními protivlnnými přepážkami | |
| Průlez | 1, Evropské normy | |
| Sprej | Přední stranat a znovuargentinový sprej tryska, zadní voda dělo | |
| Tvar stříkací pistole lze nastavit: silný déšť, mírný déšť, mrholení nebo mlha | ||
| Šířka kropení | ≥14 m | |
| Šířka postřiku vodním dělem | ≥28 metrů | |
| Zařízení | Žebřík, schránka na nářadí, úložný prostor na boční trubky, Ventil pro vstup a výstup čerpadla | |
| Artézský ventil, filtr, rozdělovací ventil, sprinklerová hlavice, se samosáním a vypouštěcí funkcí | ||
| Vodní čerpadlo | Model | Odstředivé čerpadlo 80QZF-60/90 |
| Průtok | 60 m3/h | |
| Výtah | 90 metrů | |
| Hlava | 6,5 m | |
| Vstupní rychlost | 1180 ot/min | |
| Samonasávací výkon | 1.5 min/4m | |
| Vybavený výkon | 220,2 kW | |
◆ Podvozek:

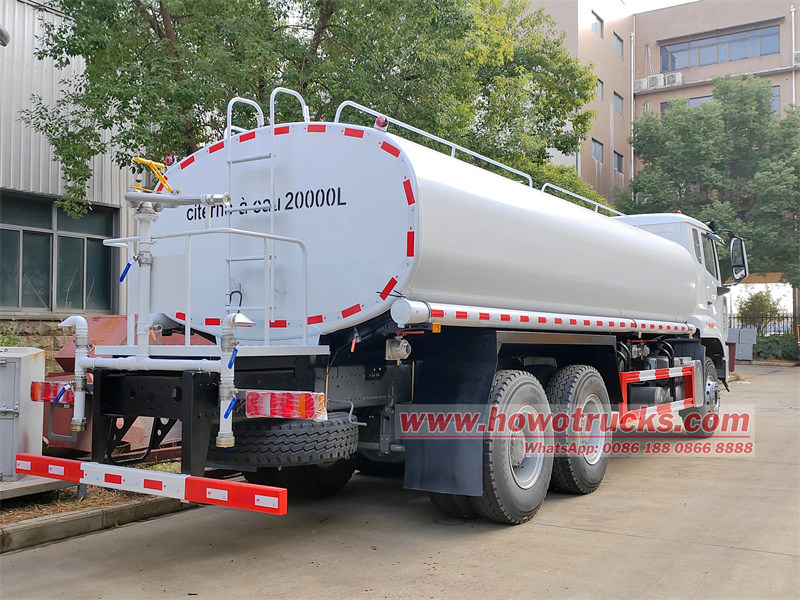

◆ Struktura vodní nádrže:
Materiál: Vyrobeno z uhlíkové oceli Q235B, se zakřiveným tělesem nádrže o objemu 20 metrů krychlových, o tloušťce 4-6 mm a ošetřeno antikorozními opatřeními.
Kapacita: Vysoký objemový výkon s vlnotěsnými deskami instalovanými uvnitř nádrže pro snížení dopadu rozlévající se kapaliny na vozidlo během provozu.

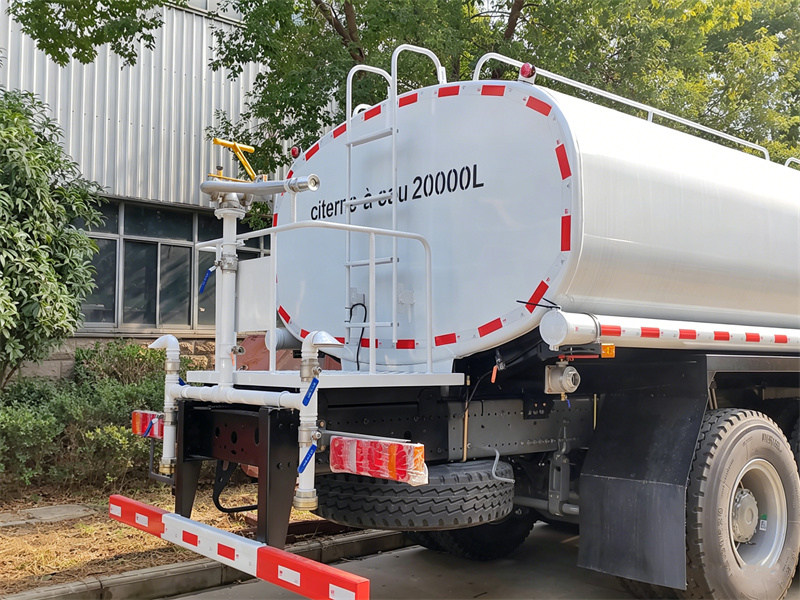

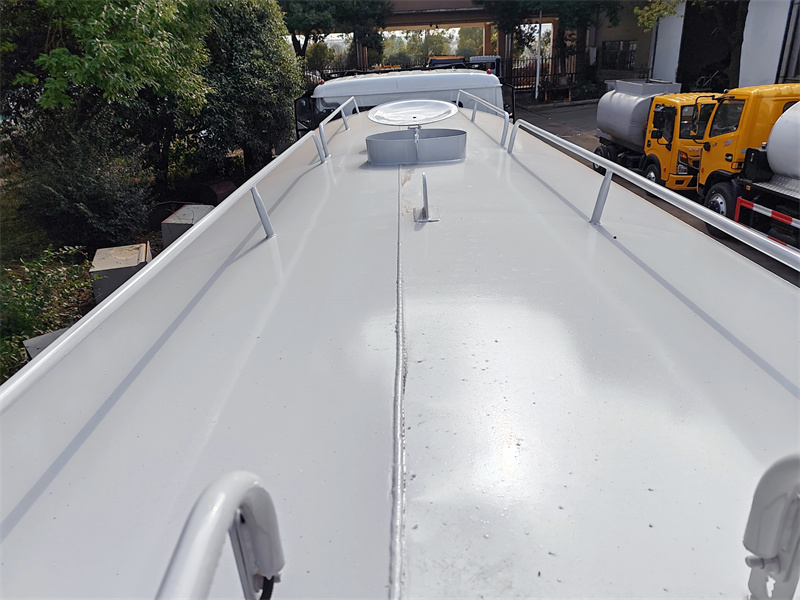

Šachta a žebřík: Horní část nádrže je vybavena jedním průlezem o průměru Φ500 mm pro údržbu a čištění; žebřík na zadní straně a zábradlí na horní části nádrže usnadňují obsluze nastupování a vystupování z nádrže.


◆ Systém vodních postřikovačů:

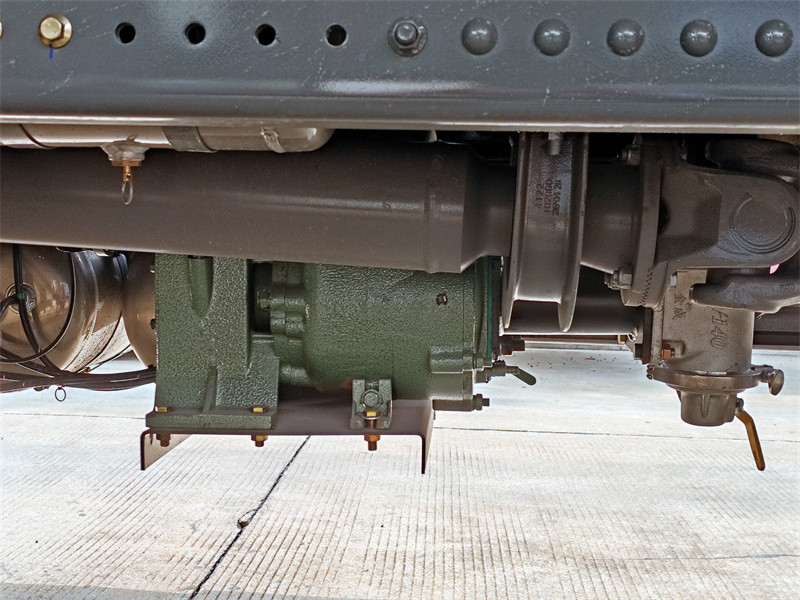

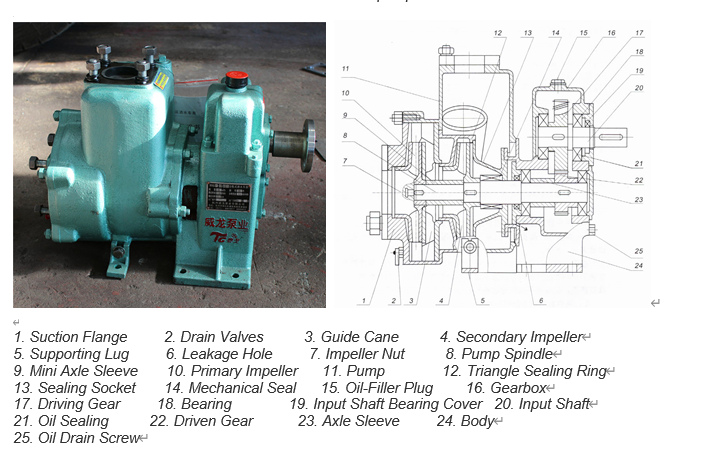

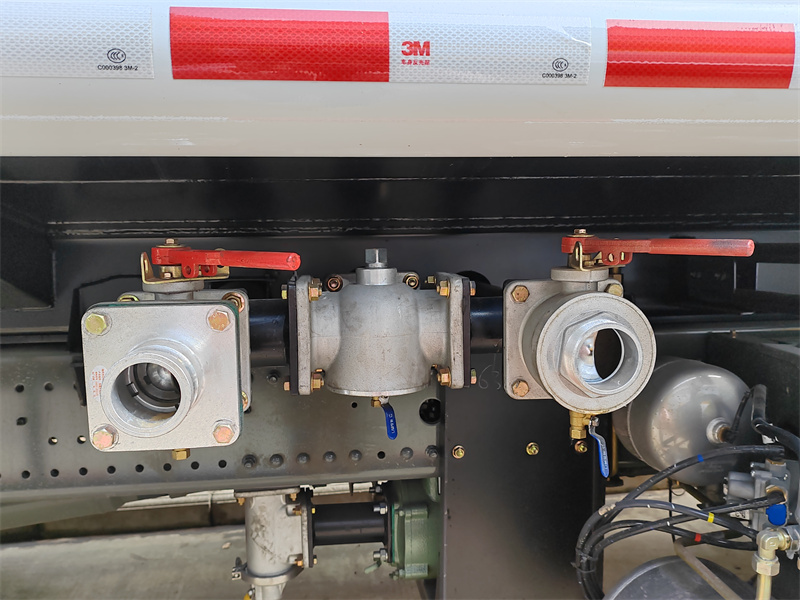

•Vodní čerpadlo: Odstředivé vodní čerpadlo typu 80QZF-60/90 s průtokem 60 m³/h, dopravní výškou 90 m, vstupní rychlostí 1180 ot./min, samonasávacím výkonem 1,5 min/4 m, konstrukcí vstupu a výstupu čerpadla podporující samonasávání a samovyprazdňování a sací výškou ≥7 m.

• Zavlažovací systém:

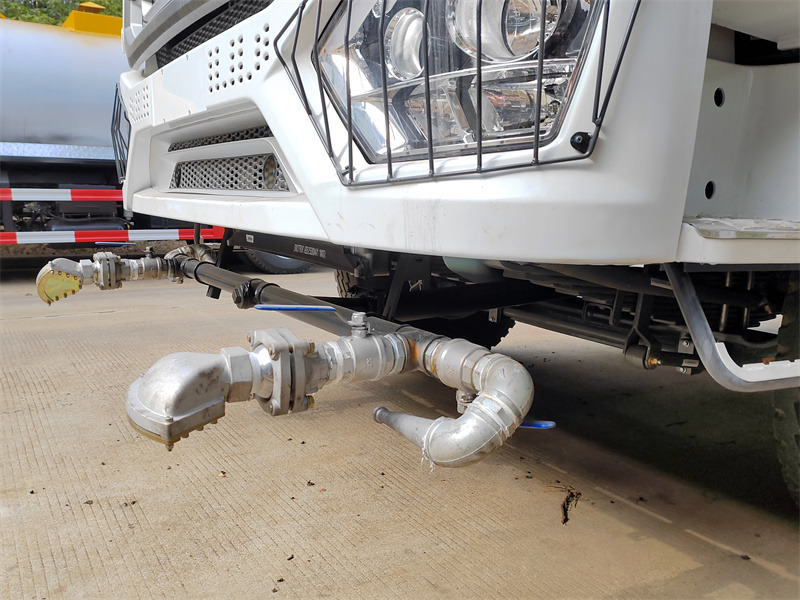

Přední tah: Díky dvojitým symetricky uspořádaným tryskám je šířka proplachování ≥14 m, což je vhodné pro rychlé čištění silnic.

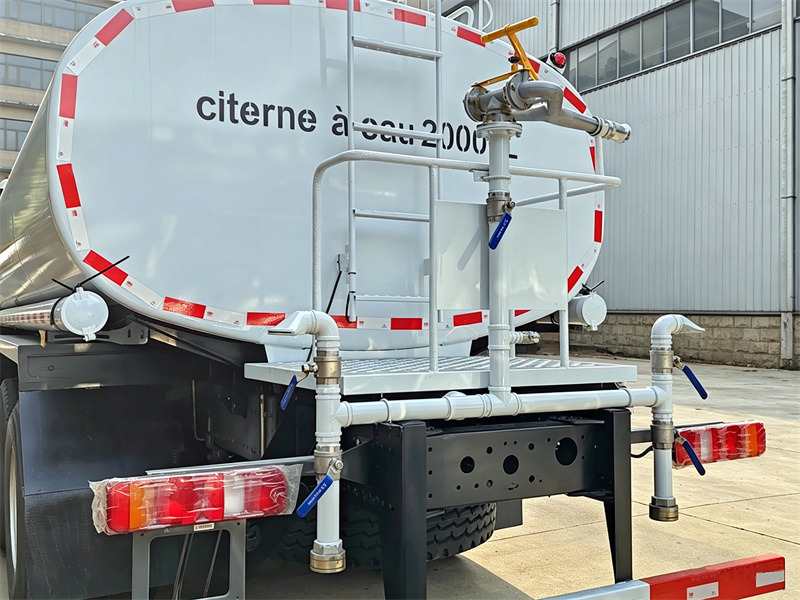

Zadní sprej: Tryska typu Duckbill s šířkou záběru ≥8 m, používaná k zavlažování zelených pásů nebo k potlačení prašnosti na silnicích.
Zadní kropení: Díky kruhové trysce je voda rovnoměrně rozstřikována, aby se zabránilo lokálnímu hromadění vody.
Zadní vodní dělo: Může se otáčet o 360° s dosahem střely ≥28 m. Podporuje přepínání mezi režimy přímého proudění a postřiku, což splňuje potřeby proplachování na velké vzdálenosti nebo hašení požárů v nouzových situacích.

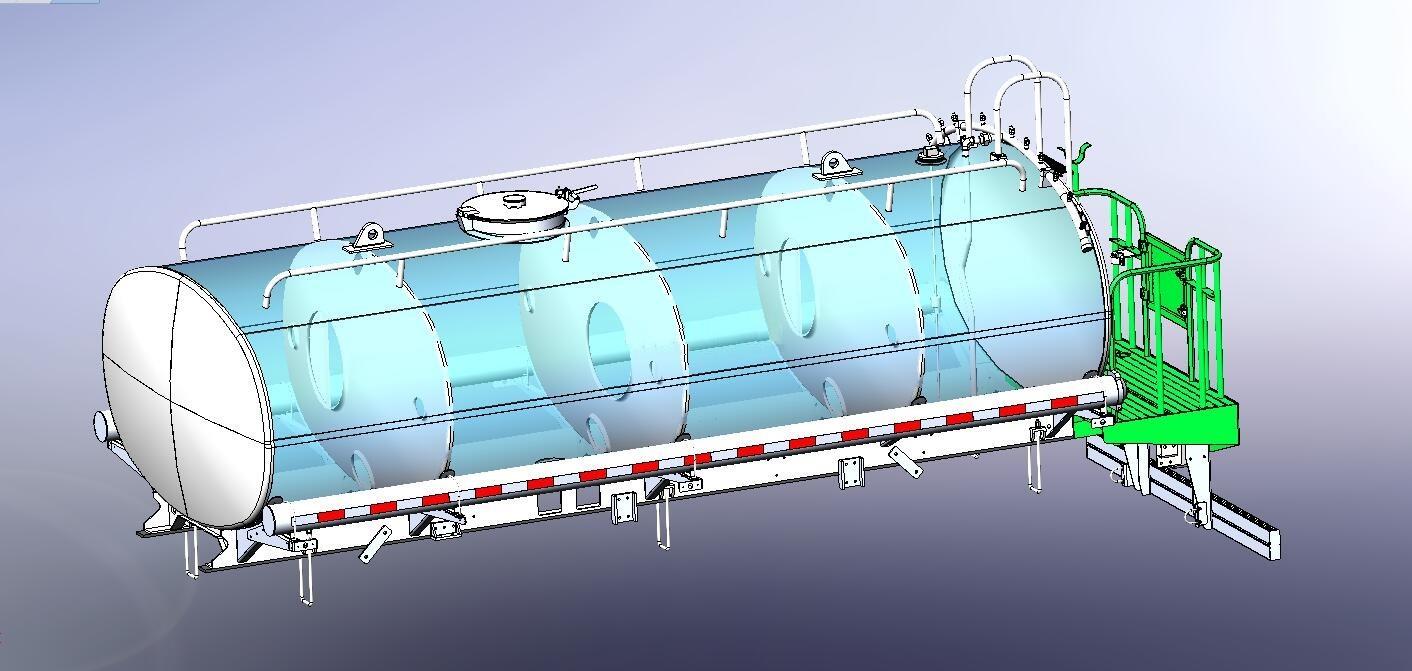

systém cisteren na vodu

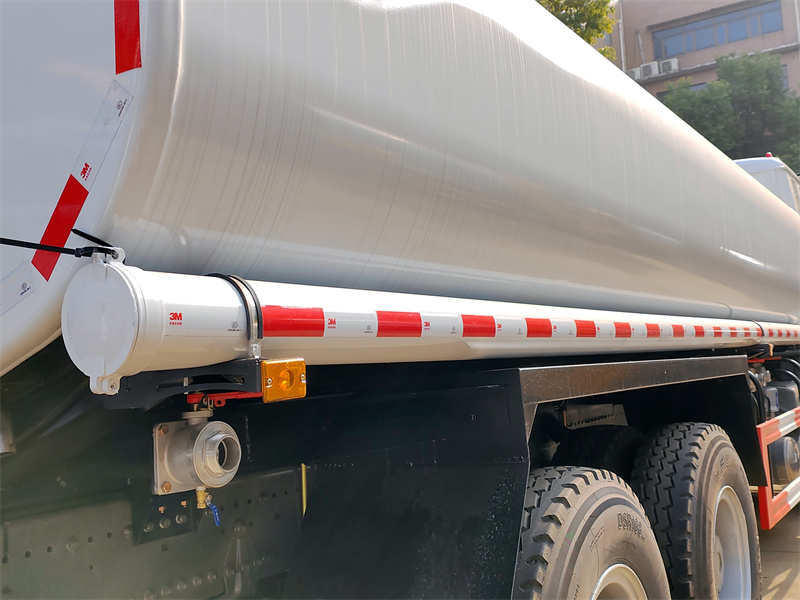

• Vypouštěcí ventil zadní části: slouží k rychlému vypuštění zbývající vody v nádrži, aby se v zimě zabránilo zamrznutí
• Potrubní systém: Odolnost proti vysokému tlaku, odolnost proti korozi, vybavení rychlospojkami a kompatibilita s externími požárními hadicemi.
• Způsob ovládání: Pneumatické ovládání kulového ventilu s ovládáním jedním tlačítkem z kabiny šetří čas a úsilí.

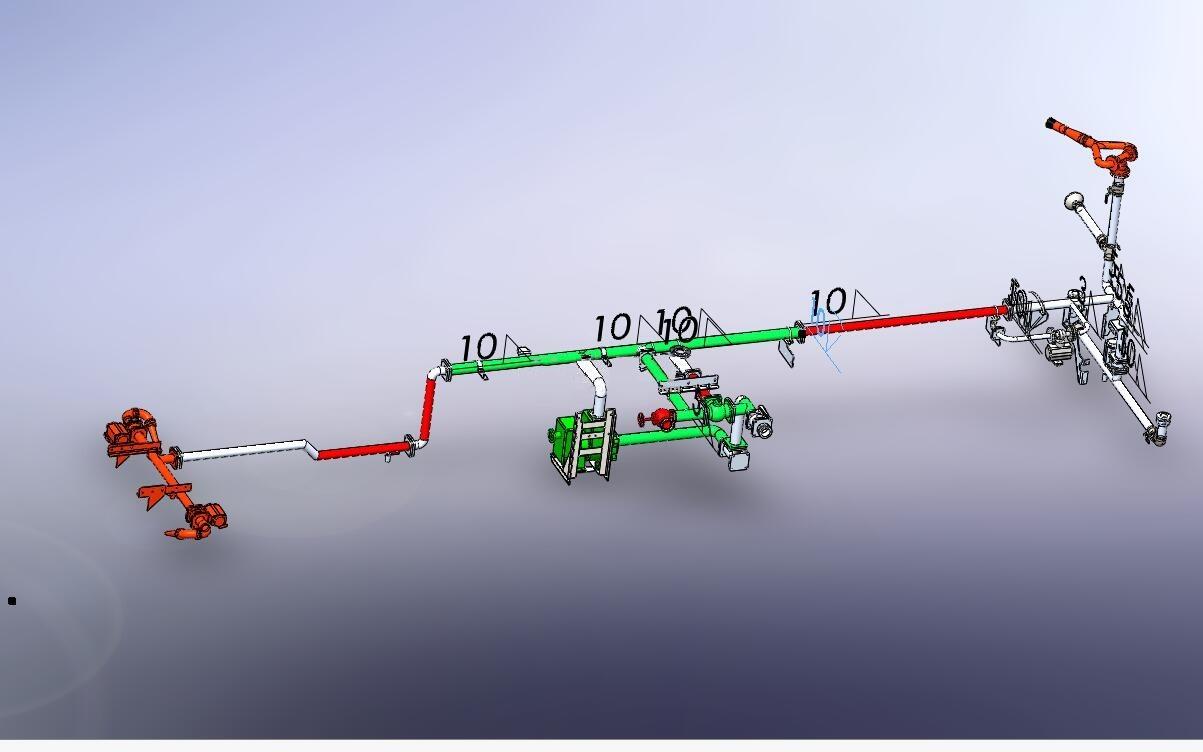

potrubní systém cisteren pro nákladní vozidla s vodou
◆ Princip fungování:
Vodní postřikovací systém využívá jako zdroj energie motor podvozku a přenáší výkon motoru na specializované čerpadlo vodního postřikovacího systému prostřednictvím odběrného hřídele, čímž zajišťuje kompletní funkce sání, natlakování a postřiku vody.
• Princip čerpání/plnění vodou (vstup čerpadla)
Po spuštění čerpadla se oběžné kolo otáčí a vytváří podtlak, který nasává vodu z externích zdrojů (jako jsou požární hydranty, řeky, rybníky a vodárenské věže) do nádrže přes vstupní potrubí čerpadla. Díky podtlaku v sání a tlaku v čerpadle se dosahuje rychlého vstřikování vody.
• Princip fungování postřiku (odčerpávání)
Voda v nádrži vstupuje do vodního čerpadla působením gravitace a po natlakování čerpadlem je potrubím transportována k různým pracovním zařízením.
◆ Aplikace vKONGO:
• Mytí a zavlažování pro potlačení prašnosti na městských komunikacích, státních dálnicích a rychlostních silnicích
• Zalévání zelených pásů a postřik školky
• Potlačení prašnosti na staveništích, v těžebních oblastech, uhelných skladech a docích
• Hašení požárů, dočasné zásobování vodou
