Konstrukce a výhody dvojitého cisternového vozu pro čištění odpadních vod HOWO NX 15000L

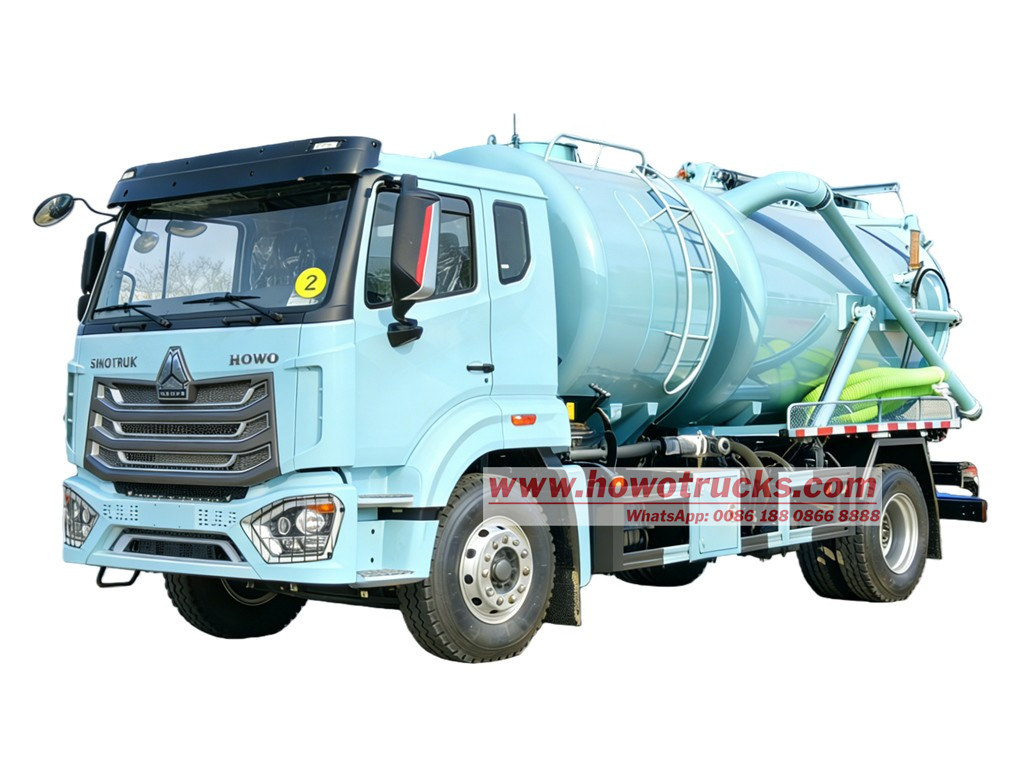

Co je kombinovaný vůz na čištění kanalizace HOWO NX 15000L?

Kombinovaný vakuový vůz Sinotruk HOWO pro odsávání odpadních vod je navržen na základě podvozku nákladního vozu HOWO NX model 4x2, je vybaven vznětovým motorem WEICHAI WD615.50 o výkonu 213 kW / 290 koní s emisním objemem 9726 cm3, který je spárován s manuální převodovkou HOWO HW15710, má 10 rychlostí vpřed a 2 rychlosti vzad, což zajišťuje velmi nízkou spotřebu paliva. Sada pro odsávání odpadních vod o objemu 15 000 litrů, která je samostatně navržena, obsahuje cisternu o objemu 10 000 litrů a cisternu na čistou vodu o objemu 5 000 litrů, které jsou samostatně navrženy s výhodami jako... nižší těžiště, pohodlné pro údržbu, bezpečné pro řízení a přepravuPodrobný popis vakuové a vodní sestavy, jak je znázorněno níže:

Vakuová montáž: Objem 15 000 litrů, materiál Q355 o tloušťce 6 mm pro cisternu a kryt pláště, standardně s bezpečnostní přepážkou, vakuové čerpadlo s odpovídajícím vodním okruhem model SK-12, maximální tlak 8 000 Pa, efektivní průtok 12 m3/min, jmenovité otáčky 970 ot./min. Standardní vstupní ventil čerpadla DN100 a výstupní ventil DN150, odpovídající redukční ventil a 10m hadicový naviják DN100.

Vodní sestava: Objem 5000 litrů, materiál Q355 o tloušťce 4 mm pro cisternu a 6mm kryt pláště, Standardně s bezpečnostní přepážkou, spárováno s vysokotlakým tryskovým čerpadlem modelu 3N2, maximálním tlakem 240 barů/psi, maximálním průtokem 170 l/min, otáčkami čerpadla 405 ot./min, spárováno s 60m navijákem hadice φ19 a efektivně s 10 sadami trysek.

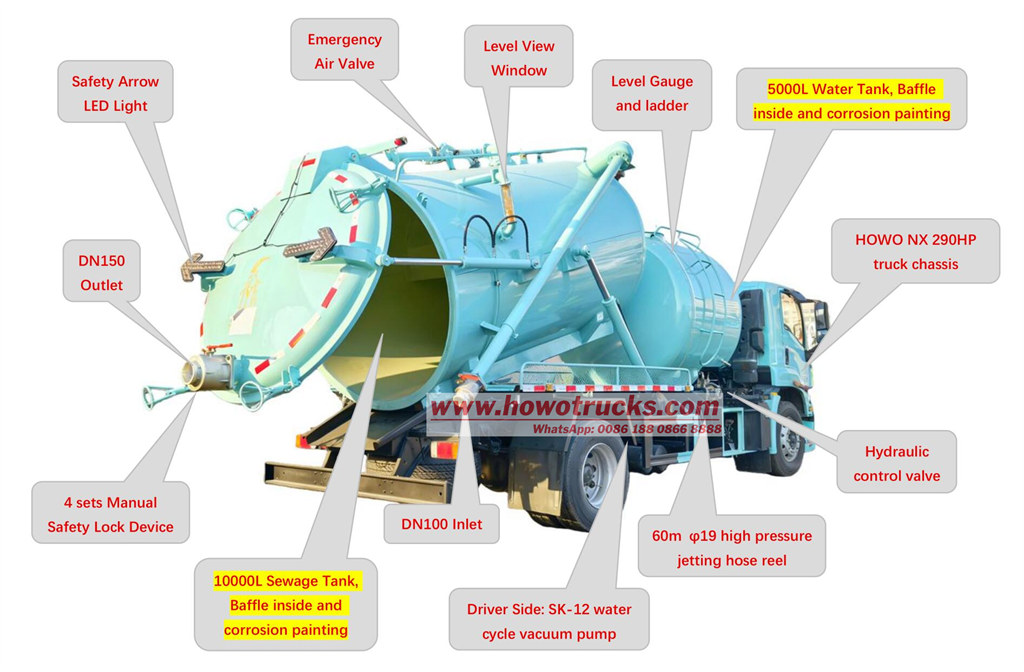

Hlavní součást pro kanalizační vůz HOWO 15CBM?

Technický výkres a parametry pro vakuový tryskový vůz HOWO?

Název nákladního vozu	Kombinovaný vakuový čistič HOWO NX
Chata	HOWO NX 290
Motor	WEICHAI WD615.50, 290 koní, 9726 cm3
Přenos	HW15710, 10F a 2R
Vodní nádrž	Objem 5000 litrů Vysokotlaké čerpadlo 3N2, 24 MPa a průtok 170 l/min, s navijákem na 60 hadic
Kanalizační nádrž	Objem 10 000 litrů Vakuové čerpadlo SK-12, 8000 Pa a průtok 12 m3/min, s otáčkami 970 ot./min
Typ těla	Materiál Q355, se samostatnou sadou karoserie cisterny, přední pro čistou vodu, zadní pro odpadní vodu
