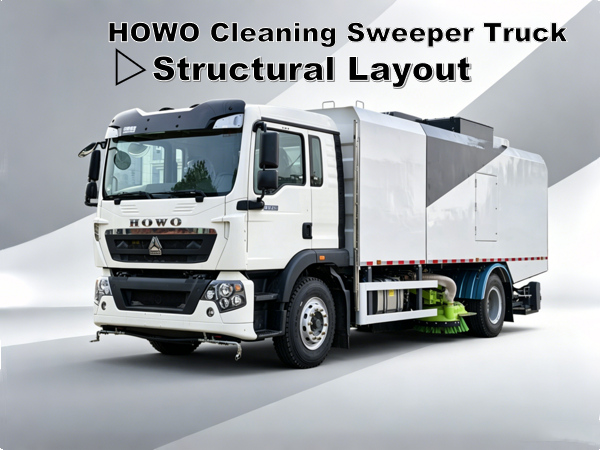

Konstrukční uspořádání zametacího vozu HOWO

Zametací vozy HOWO jsou klíčovým specializovaným vybavením pro moderní sanitační operace, které integrují zametání, vysávání, vysokotlaké mytí a čištění povrchu vozovek. Dokážou v jednom kroku plnit více úkolů, včetně zametání odpadků ze silnic, potlačování prachu a mytí obrubníků. Účinně potlačují prašnost ze silnic, zlepšují kvalitu ovzduší a přispívají k normalizované a zdokonalené sanitaci a dlouhodobému ekologickému managementu měst.

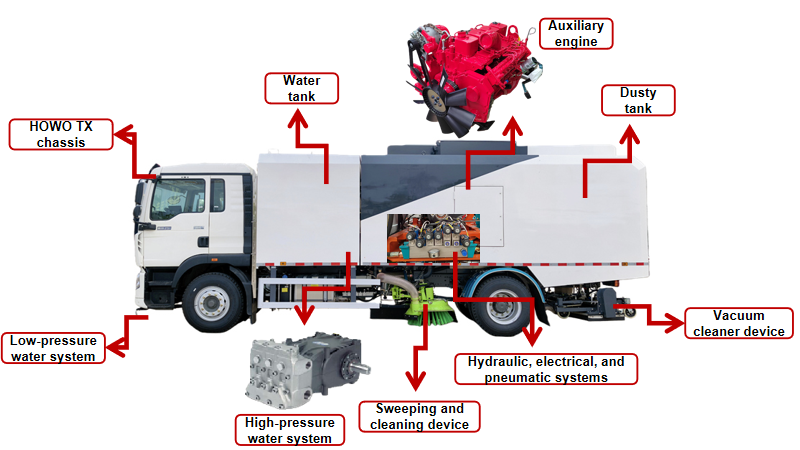

⇒ Celkový diagram uspořádání vozidla:

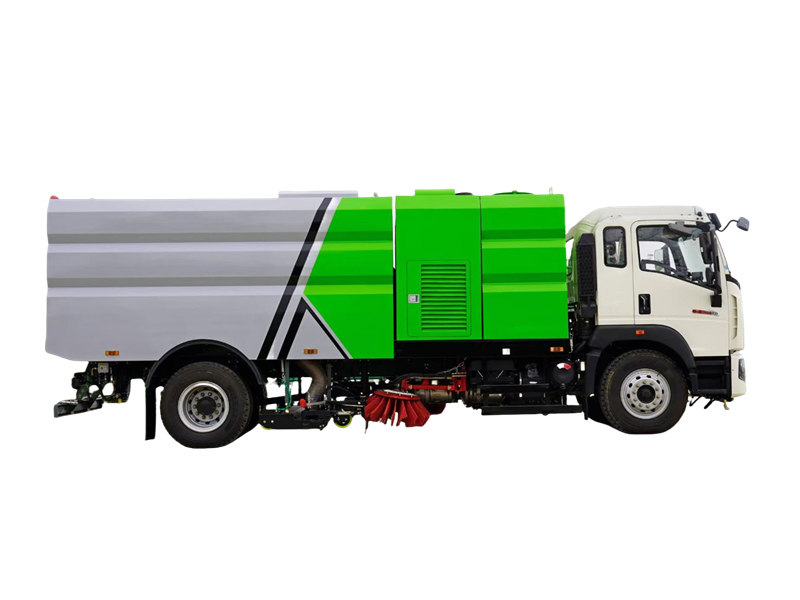

Schéma uspořádání zametacího vozu HOWO ukazuje, že nástavba se skládá z karoserie, plošiny podvozku, zametacího a mycího zařízení, zařízení na odsávání prachu, energetického systému, vysokotlakého vodního systému, nízkotlakého vodního systému, postřikovacího systému, hydraulického systému, elektrického systému a vzduchového systému. Pracovní zařízení využívá centrálně umístěné uspořádání dvou zametacích disků, centrálně umístěné široké sací trysky a rozprašovací lišty ve tvaru V.

1. Optimalizace uspořádání sestavy nádrže:

● Nádrže na čistou vodu jsou umístěny nezávisle před energetickým systémem, což snižuje dopad hluku energetického systému a elektromagnetického záření na kabinu.

● Další část nádrže na čistou vodu je integrována do popelnice, čímž se zlepšuje využití prostoru a objem popelnice se zvětšuje na 6 m³ a objem nádrže na vodu na 5 m³.

● Uvnitř popelnice jsou instalovány vysokotlaké trysky s vysokým průtokem pro rychlé oplachování a samočištění.

● Nádrž na čistou vodu i odpadkový koš jsou vyrobeny z nerezové oceli, což nabízí vynikající odolnost proti korozi a prodlužuje životnost konstrukčních prvků.

● Trojúhelníkový ohyb a zahnutá hrana nahoře se vyhýbají ostrým úhlům, což vede k neotřelému a sofistikovanému celkovému vzhledu.

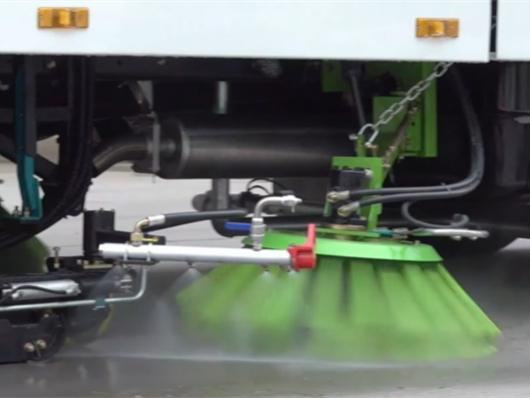

2. Adaptivní řídicí zametací zařízení:

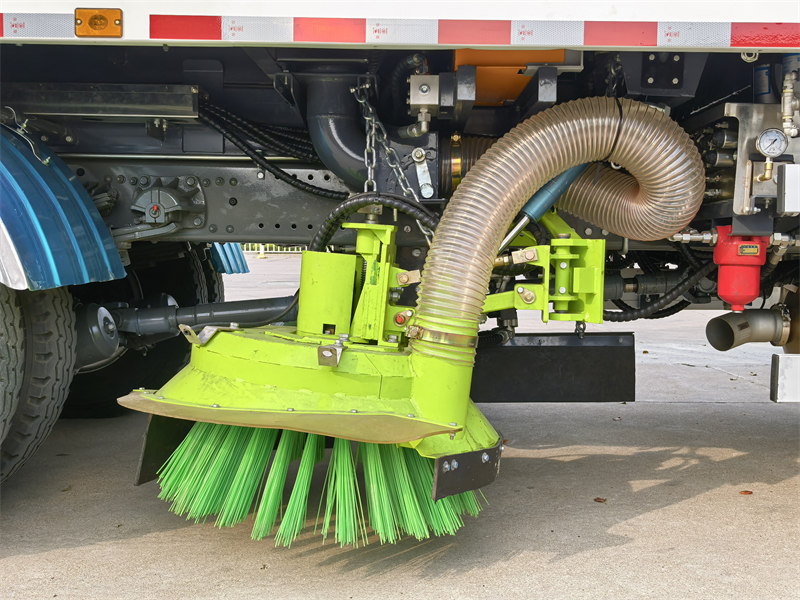

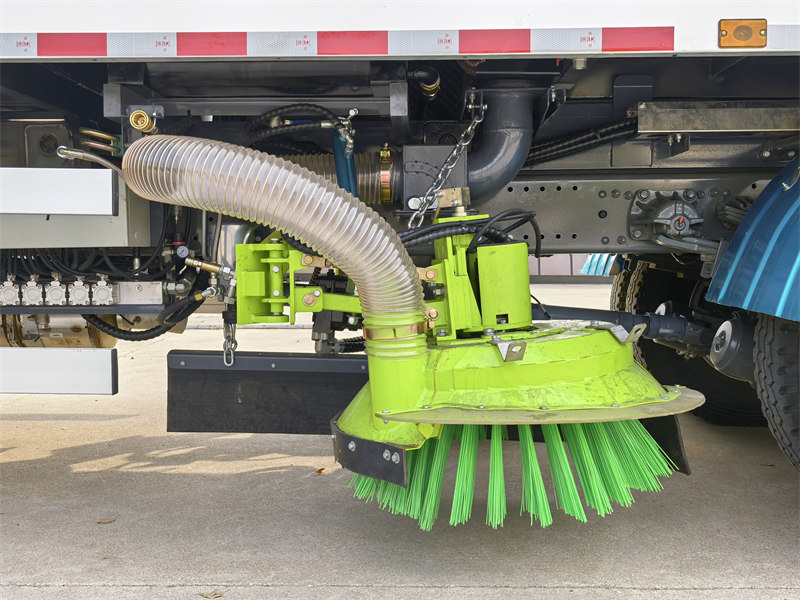

● Návrh pro zamezení kolizí: Levý a pravý zametací disk a konstrukce postřikovací lišty mají automatickou ochranu proti překážkám a funkci resetování, což umožňuje automatické vyhýbání se pevným překážkám.

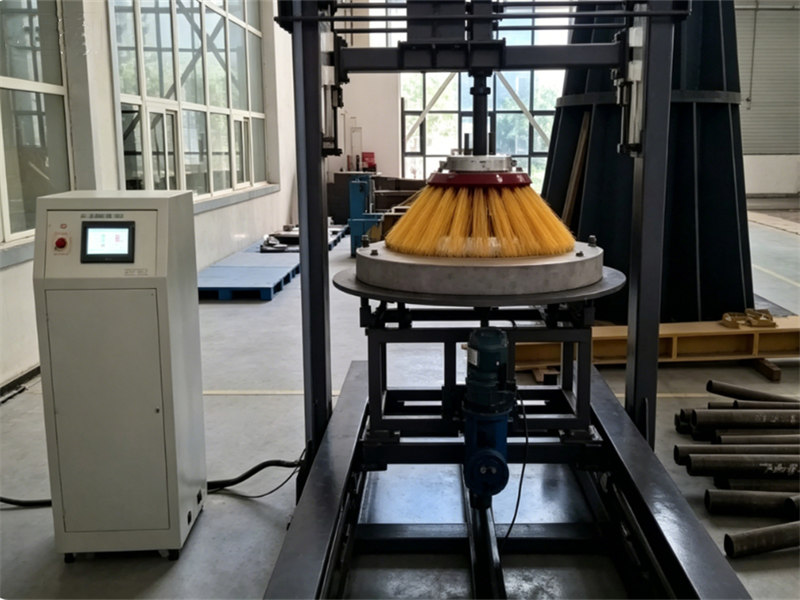

● Kartáče s vysokou odolností proti opotřebení: Úpravou poměrů polypropylenu, polyethylenových surovin, anorganických plniv a jejich přísad byla navržena a vyvinuta receptura štětin s vynikající odolností proti tření a opotřebení.

Současně byly provedeny výkonnostní testy každého experimentálního složení. Štětiny kartáče na bázi nylonu vykazovaly 100% prodloužení životnosti, což snížilo provozní náklady uživatelů o 50 %.

3. Vysoce účinné zařízení pro odsávání prachu:

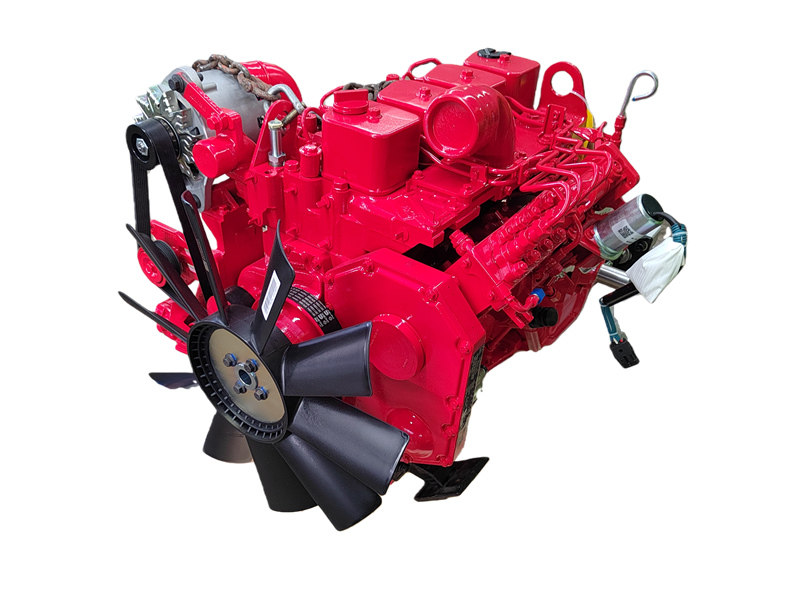

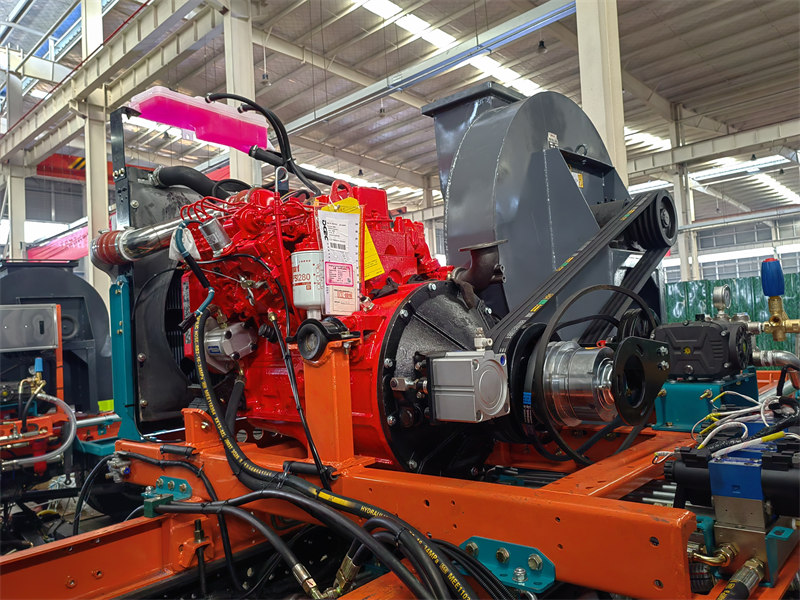

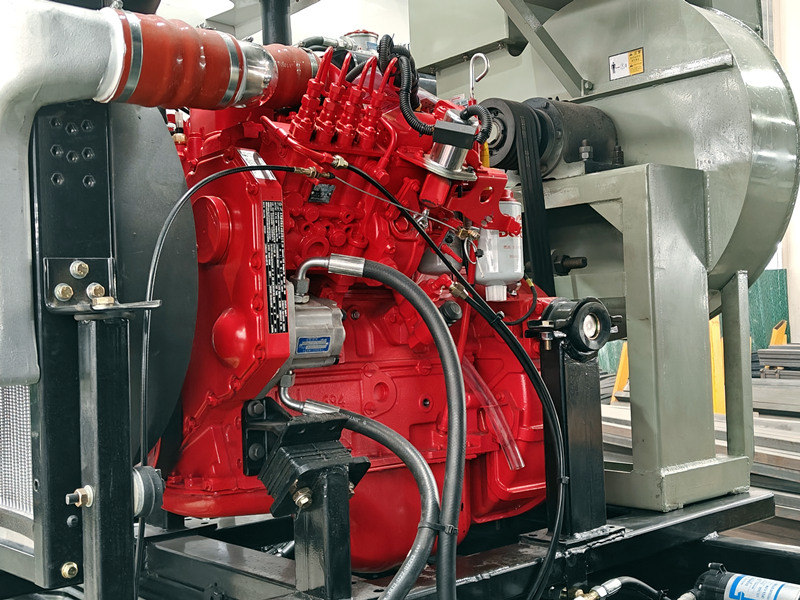

● Hlavní zdroj energie, pomocný motor:

Systém vzduchových potrubí je základem pneumatického dopravního systému zametače. Zahrnuje 3 hlavní části: sací trysku, potrubí skříně a ventilátor, které určují sací výkon nečistot.

● Vysoce účinná přísavka:

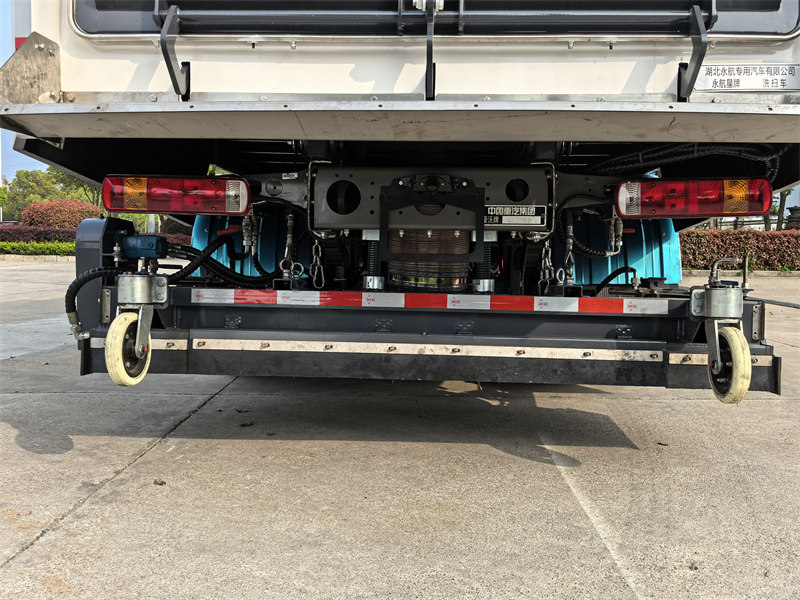

♦ Zařízení pro sběr prachu je umístěno před zadní nápravou vozidla a využívá plovoucí sací trysku a dvojitý vzduchový kanál.

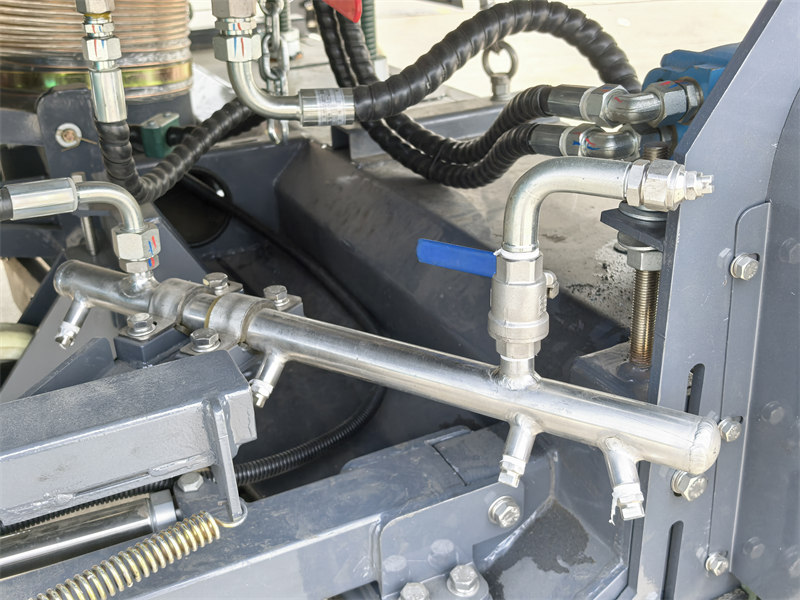

♦ Má široký sací záběr a uvnitř je integrována vysokotlaká vodní rozprašovací lišta s levou a pravou vodní rozprašovací lištou na obou stranách.

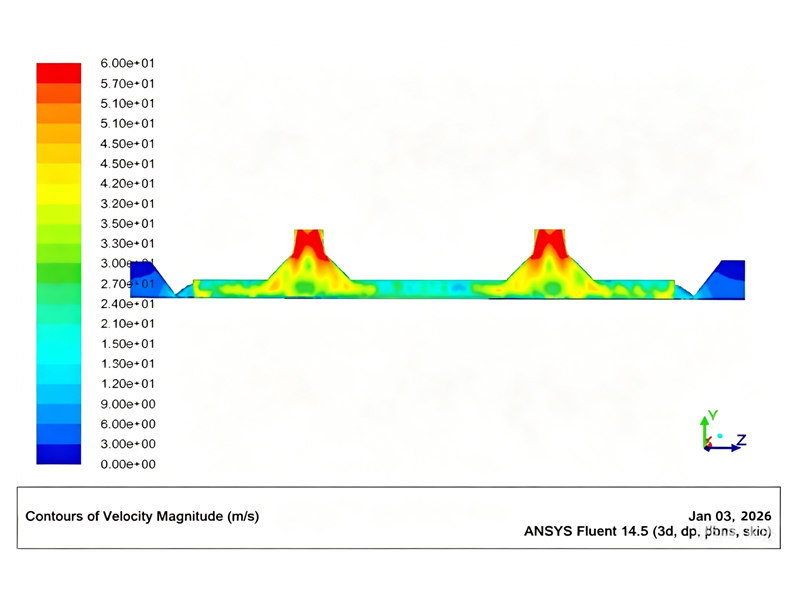

♦ Díky optimalizovanému proudění vzduchu a struktuře uvnitř sací trysky se zvyšuje sací výkon, což má za následek silné sání a účinnost čištění 98 %.

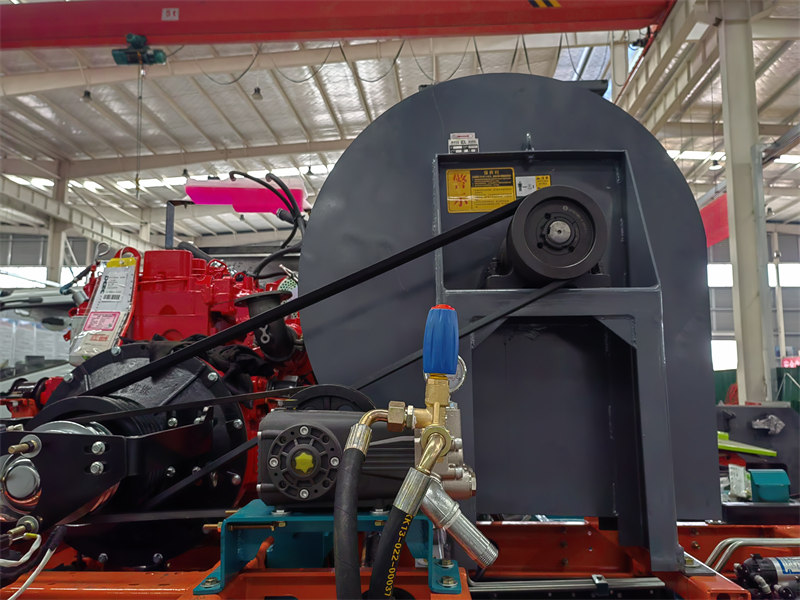

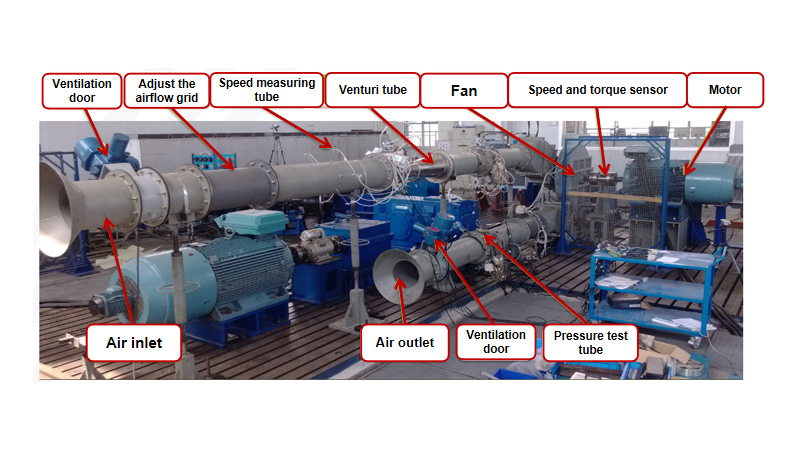

● Odstředivý ventilátor:

♦ Díky využití vlastního vysokotlakého odstředivého ventilátoru dosahuje maximální průtok vzduchu 12 000 m³/h.

♦ Ventilátor se pyšní vysokým celkovým tlakem a vysokou účinností, což zvyšuje mechanickou účinnost o více než 15 % a tlak vzduchu o 25 %.

♦ Čepele jsou vyrobeny ze speciální oceli a díky svému jedinečnému tvaru jsou extrémně odolné vůči opotřebení.

4. Bezpečný a spolehlivý vysokotlaký vodní systém:

● Vysokotlaký vodní systém je vybaven dvojitou ochranou proti přetlaku:

♦ První úrovně ochrany je dosaženo odlehčovacím ventilem nastaveným na 5 MPa.

♦ Druhé úrovně ochrany je dosaženo přepouštěcím ventilem nastaveným na 7 MPa.

Když ruční stříkací pistole náhle přepne z režimu stříkání do uzavřeného režimu, tlak v systému se náhle zvýší. Odlehčovací ventil nemusí mít čas reagovat, v takovém případě se pojistný ventil okamžitě otevře, což zajistí bezpečnější a spolehlivější provoz vodního čerpadla a dalších součástí vodního systému.

● Funkce pneumatického čištění potrubí:

♦ Vysokotlaký vodovodní systém je vybaven rychlospojkou pro profukování nemrznoucí směsi, která zabraňuje zamrznutí součástí vodovodního systému při nízkých zimních teplotách.

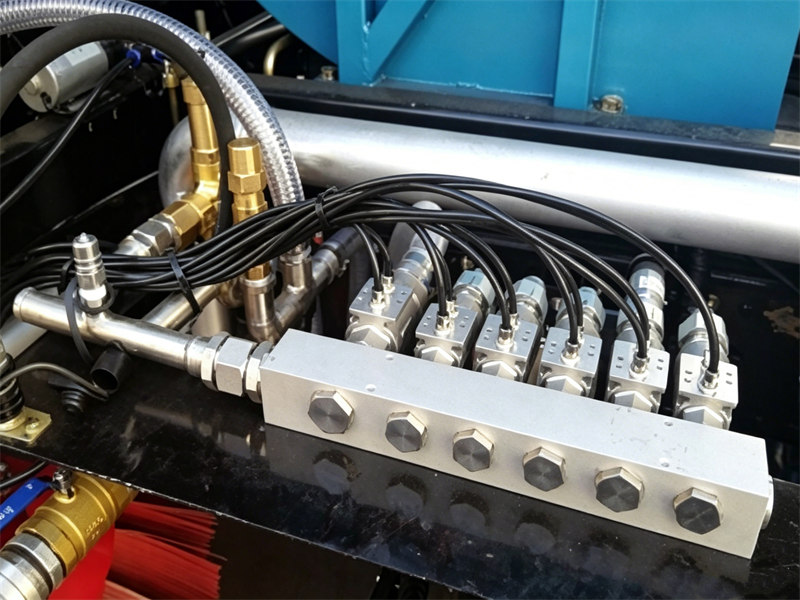

♦ Vysokotlaký rozvodný ventil vody využívá pneumatickou integrovanou sestavu vodního ventilu, která se snadno udržuje a je vysoce spolehlivá.

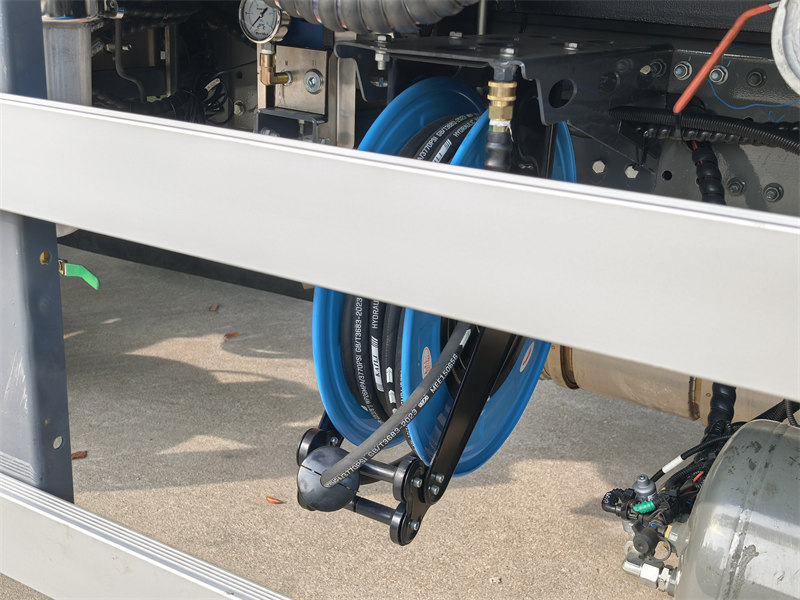

♦ Je vybaven automatickým navíječem hadice a vysokotlakou vodní pistolí a dokáže provádět cílené čištění a údržbu vozidel.

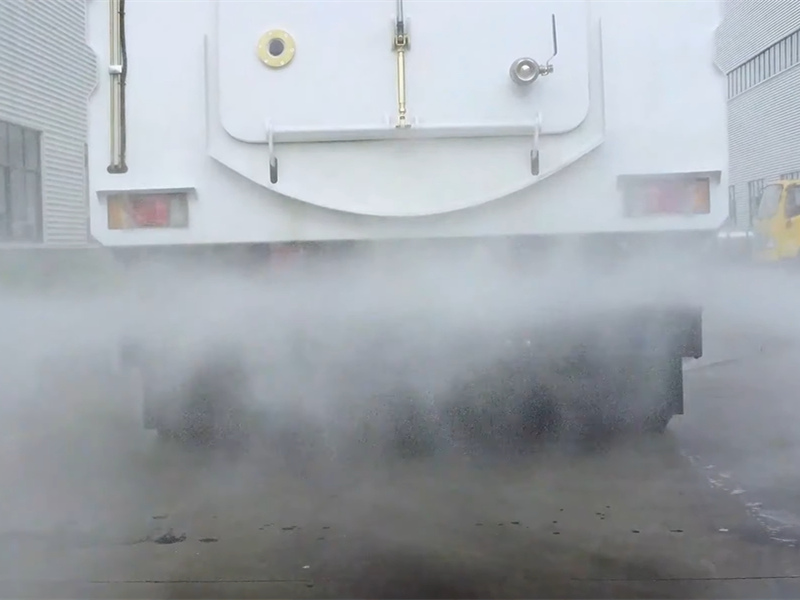

♦ V zadní části vozidla je instalován zadní rozprašovací systém pro potlačení prachu.
