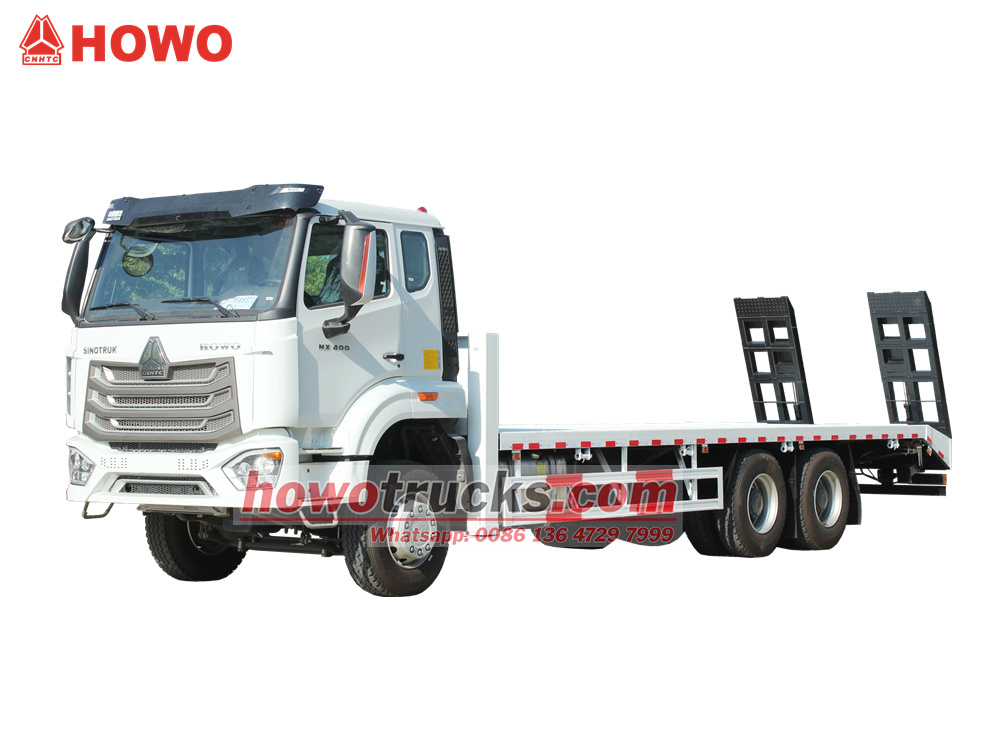

Ten/Ta/To Samonakládací vůz HOWO NX 20 tun je specializované vozidlo určené pro přepravu těžké techniky. Vybaveno specializovanou nástavbou a hydraulickým ovládacím systémem umožňuje rychlé nakládání a vykládání a efektivní přepravu. Poháněno motorem Weichai o výkonu 400 koní a 10stupňovou převodovkou Sinotruk se pyšní silným a spolehlivým výkonem. Jeho nástavba se skládá z robustního 7,5 metru dlouhého a 8 mm silného kostkovaného ocelového plechu, který poskytuje výjimečnou nosnost. Mezi klíčové vlastnosti patří 45metrový naviják s nosností 20 tun, přední hydraulické výsuvné opěry a 2,2metrová mechanická pružinová rampa v zadní části. Zadní hydraulické výsuvné opěry jsou centrálně ovládány ze zadní části vozidla, což zajišťuje vysokou provozní efektivitu.

*Samonakládací vůz HOWO NX 20 tun

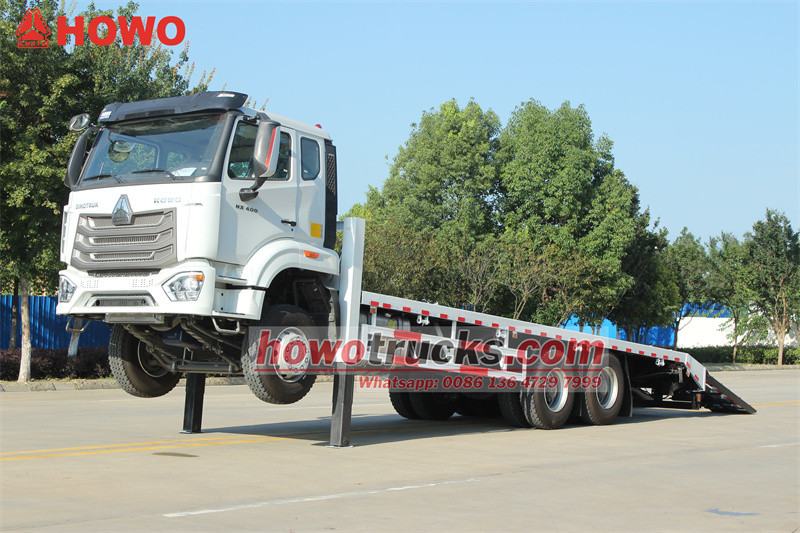

Návěs s plošinou HOWO 6x4*

Naše továrna je profesionálním výrobcem v oblasti nákladních vozidel,
Zaručujeme, že všechny produkty jsou zcela nové a vysoce kvalitní.

»Ⅰ.Definice a úvod k produktu:

Výrobce:CS TRUCKS GROUP LIMITED

Technické přednosti

1. Efektivní samonakládání a vykládání: Hydraulické výložníky, naviják a zadní mechanická rampa výrazně zlepšují efektivitu nakládky a vykládky.

2. Odolná konstrukce: Kombinace „těžkého pancíře“ z 8mm rýhovaného plechu a 120 GB čtvercové oceli zajišťuje dlouhodobou odolnost v náročných stavebních podmínkách.

3. Snadná obsluha: Mechanická rampa se vyznačuje odolnou zesílenou konstrukcí se třemi žebry a dvojitými pružinami a zadními výsuvnými podpěrami pro rychlé zasunutí a rozložení.

4. Bezpečnostní prvky:

• Hydraulický systém je vybaven dvouokruhovým pojistným ventilem pro automatické odlehčení při přetížení.

• Protiskluzová úprava na rampě.

• Výložníky jsou vybaveny vodováhou a automatickým vyrovnáváním.

» II. Parametry produktu pro samonakládací vůz HOWO 20T:

»Ⅲ.Detaily produktu

Konfigurace podvozku

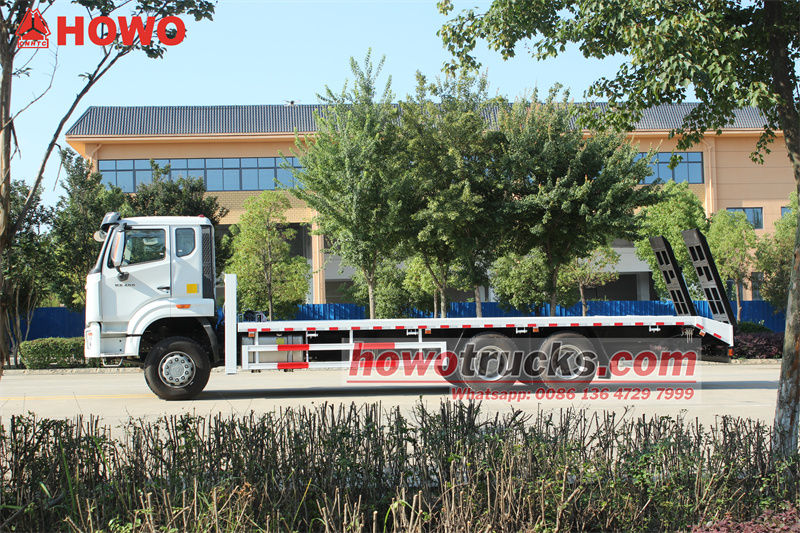

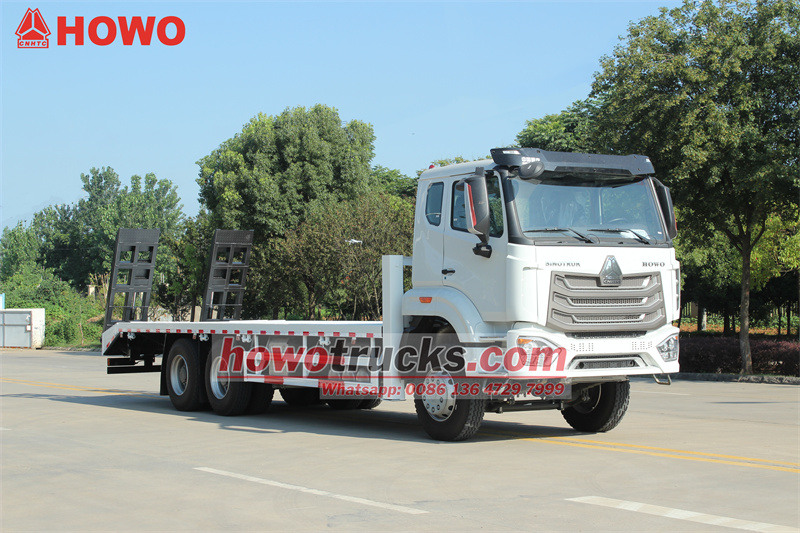

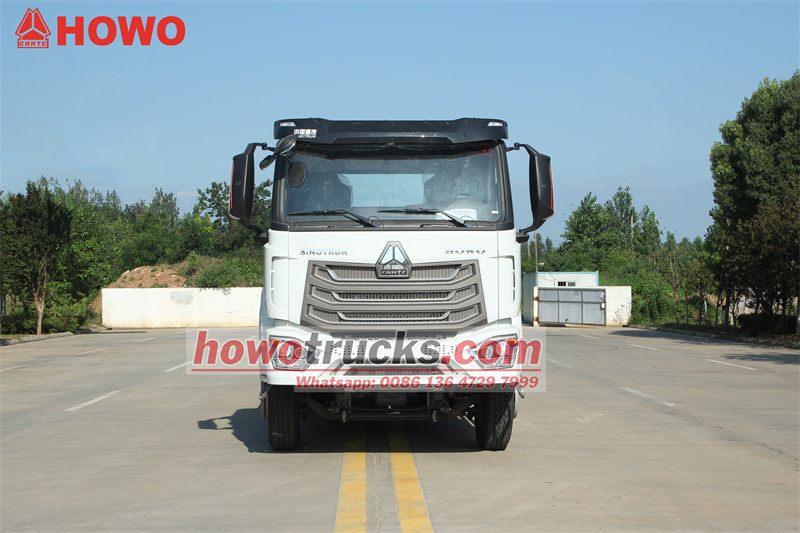

Toto vozidlo je postaveno na podvozku těžkého nákladního vozu Sinotruk HOWO řady NX400, což zajišťuje celkovou spolehlivost a výkon.



• Model podvozku: HOWO NX400 6x4



• Motor: Weichai WP12.400E201

◇ Zdvihový objem: 11,6 l, emisní norma Euro 2

◇ Maximální výkon: 400 HP (294 kW), Maximální točivý moment: 1920 Nm

◇ Výkonný, úsporný, spolehlivý a snadná údržba.



• Přenos: Sinotruk HW19710

◇10stupňová manuální převodovka s širokým převodovým poměrem prvního převodového stupně, vynikajícími rozjezdy s těžkým nákladem a schopnostmi stoupání a sofistikovaným ovládáním. Dokonale ladí s motorem WP12 a poskytuje vysokou účinnost převodovky.

Horní konstrukce a konfigurace

Horní nástavba je klíčovou hodnotou tohoto vozidla. Její konstrukce a materiály přímo určují její provozní schopnosti a životnost.

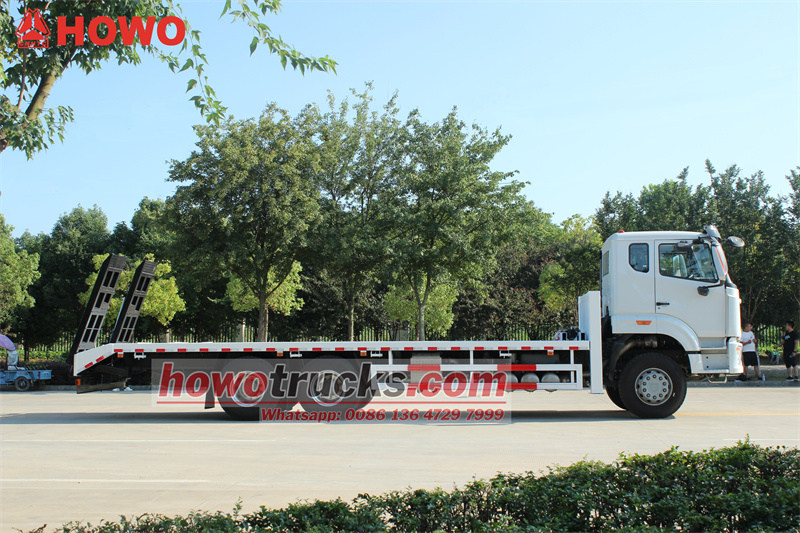

• Rozměry plochého nástavce: 7500 mm (D) x 2500 mm (Š)

◇ Prostorná nakládací plošina snadno pojme různé typy bagrů, nakladačů, válců a další stavební techniky do hmotnosti 20 tun.

• Materiály plochých desek:

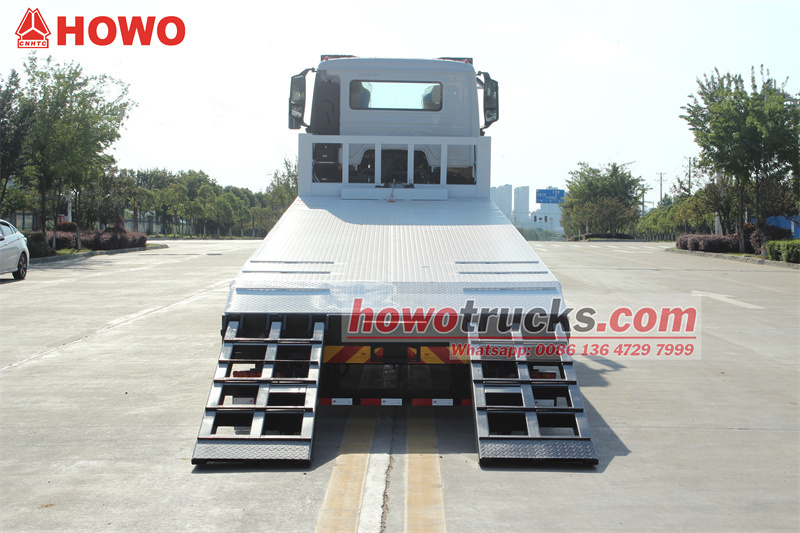

◇ Panel: Využívá 8mm silný, vysoce pevný ocelový plech s protiskluzovým vzorem. Tato tloušťka daleko převyšuje tloušťku běžných plošinových návěsů, což výrazně zvyšuje jeho odolnost vůči nárazům a otřesům a umožňuje mu odolat nárazům ostrých předmětů, jako jsou pásy bagru. Vzorovaný design účinně zvyšuje tření a zabraňuje klouzání zařízení během přepravy.



◇ Spodní nosník: Jako primární nosná konstrukce využívá ocelový rám o rozměrech 120 mm x 120 mm x 5 mm dle národní normy. Tento standardní ocelový rám nabízí výjimečnou pevnost v ohybu a krutu, poskytuje pevnou oporu pro celý návěs a zajišťuje jeho stabilitu i při vysokém zatížení.





• Systém samonakládání a vykládání:

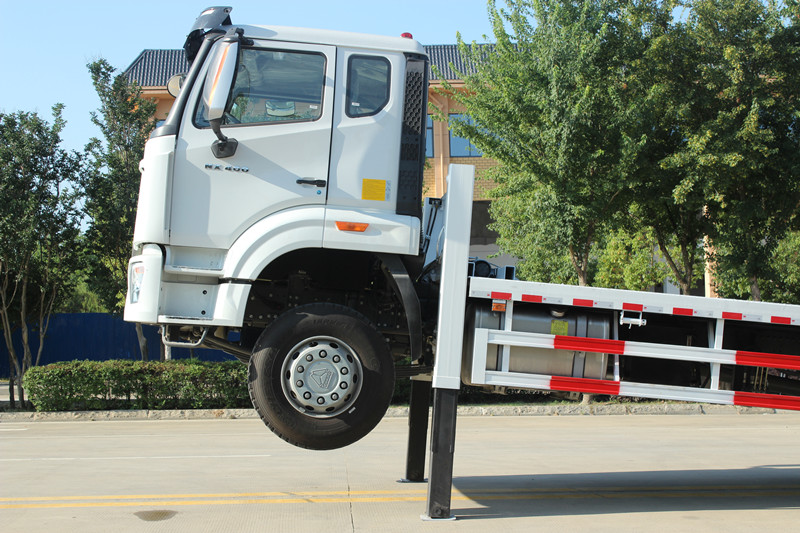

◇Hydraulické výsuvné opěry: Vozidlo je vpředu vybaveno dvěma velkokapacitními hydraulickými výsuvnými opěrami. Ty se během nakládky a vykládky spouštějí dolů, aby poskytovaly stabilní přední oporu vozidla, zabraňují naklánění přední části vozidla a zajišťují bezpečný a plynulý proces nakládky a vykládky.



◇ 20tunový hydraulický naviják: Ocelové lano o délce 45 metrů poskytuje tažnou sílu až 20 tun. Toto ocelové lano plynule táhne těžká zařízení na plošinu a z ní a poskytuje tak hlavní zdroj energie pro samonakládání a vykládání.

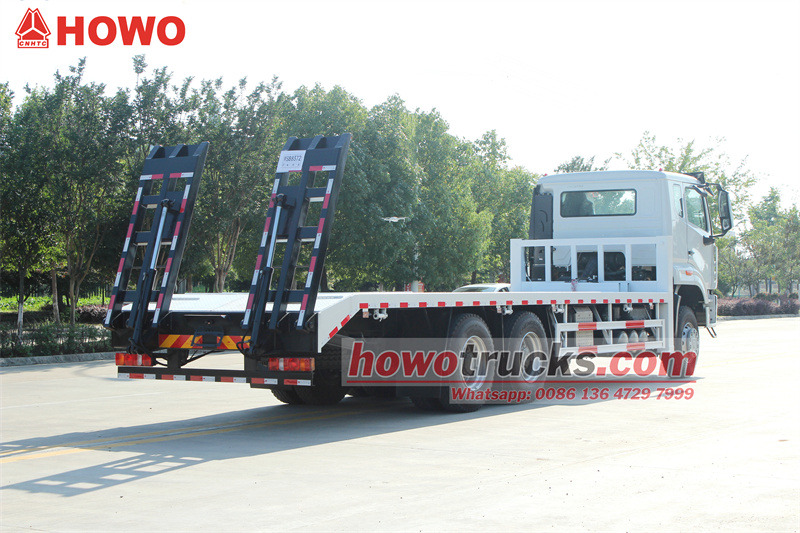

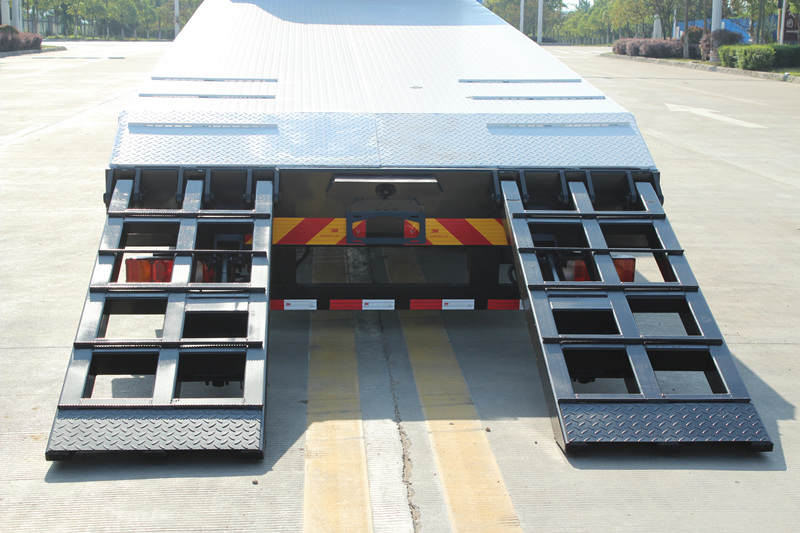

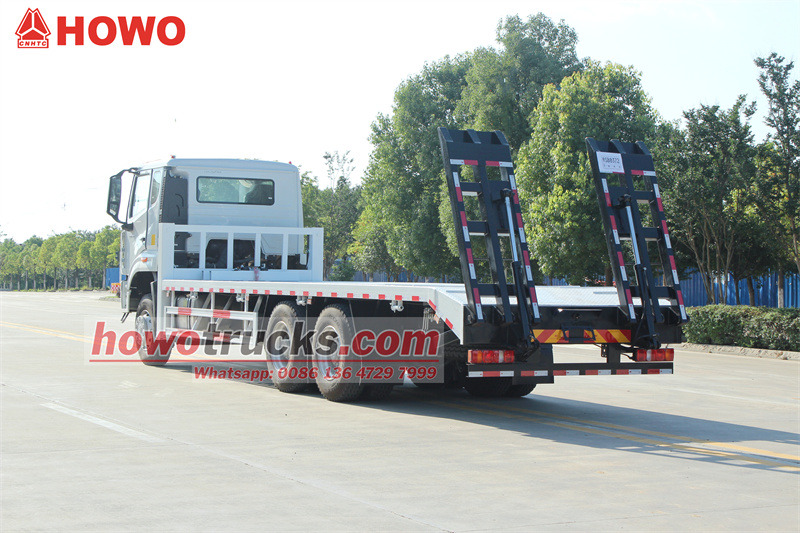

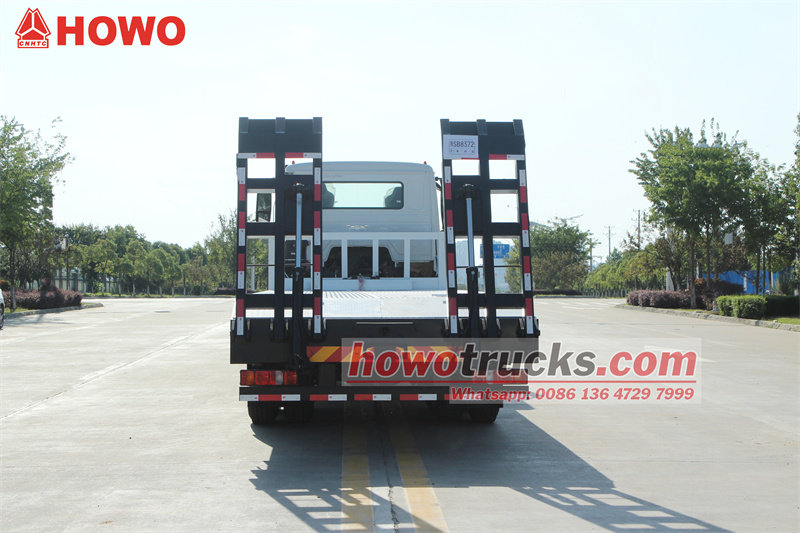

◇ Mechanická pružinová celoocelová rampa:Zadní část vozidla je vybavena 2,2 metru dlouhou celoocelovou rampou. Díky mechanické pružině se rampa snadno a pohodlně zasouvá a vysouvá. Vysoce pevná rampa umožňuje pohodlné automatické zvedání a spouštění zařízení nebo jeho vytahování navijákem.

•Operace:

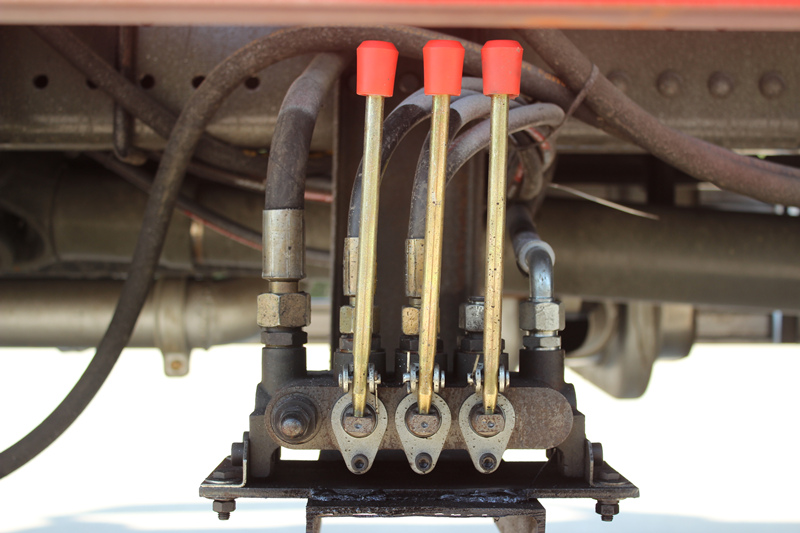

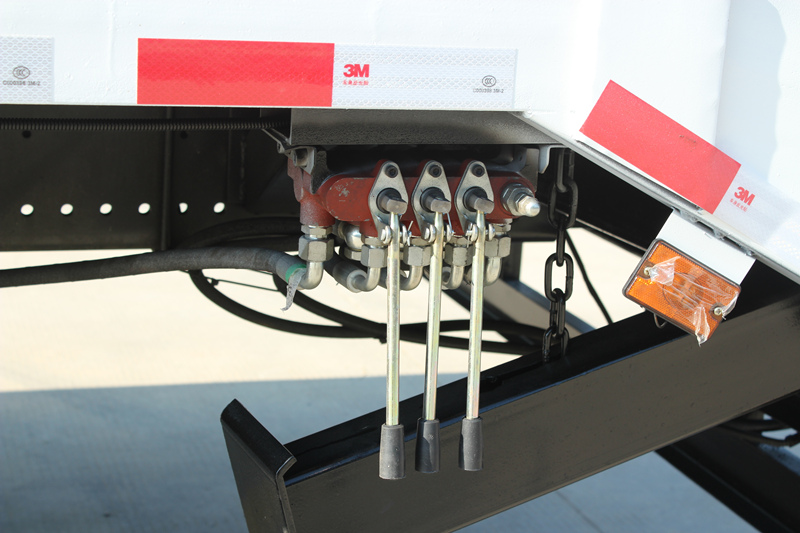

Všechny funkce (hydraulické vysouvání/zasouvání výložníků, uvolnění/zasouvání navijáku a spouštění/zasouvání rampy) jsou ovládány z ovládacích boxů umístěných na levé a pravé straně zadní části vozidla. Obsluha může jasně sledovat celý proces nakládání a vykládání ze zadní části vozidla, což umožňuje jedné osobě provádět veškeré nakládací a vykládací operace efektivně a bezpečně.





» II. Scénáře aplikací

• Půjčovny stavebních strojů: Používá se k dopravě a odtahu různých typů zařízení, včetně bagrů, malých frézek a vrtných souprav.

• Staveniště: Používá se k přepravě strojů a zařízení v rámci staveniště.

• Logistické a dopravní společnosti: Používá se k přepravě velkých, neodnímatelných těžkých zařízení.

• Zemědělská družstva: Používá se k přepravě velkých zemědělských strojů, jako jsou traktory a sklízecí stroje.

• Záchrana v nouzi: Používá se pro rychlé doručení záchranného vybavení do první linie.
