Cisternový vůz HOWO NX: Konstrukce, výkresy a popis principu činnosti

▶ Definice cisternového vozu HOWO

Cisternový vůz HOWO pro přepravu ropy je specializované vozidlo pro přepravu kapalných látek upravené na základě podvozku HOWO. Používá se především k přepravě kapalných médií, jako je benzín, nafta a chemické kapaliny, a spadá do kategorie vozidel pro přepravu nebezpečného zboží.

Ten/Ta/To Cisternové vozy HOWO je postaven na podvozku HOWO NX 6×4 a je vybaven motorem o výkonu 371 koní, který nabízí silný výkon a spolehlivou nosnost. Nádrž má objem 25 000 litrů a je rozdělena do čtyř nezávislých prostorů, což umožňuje současnou přepravu různých druhů ropných produktů nebo jejich samostatné vykládání. Tato konstrukce účinně zabraňuje riziku smíchání různých produktů, díky čemuž je tento vůz vhodný pro scénáře, jako je ropná logistika a velká staveniště, která vyžadují vícekategorické, dávkové tankování nebo překládkové operace.

Podvozek	HOWO NX 6×4
Motor	WD615.47, 371 HP, vznětový motor
Objem palivové nádrže	25 000 litrů (4 přihrádky)
Materiál nádrže	Uhlíková ocel
Palivové čerpadlo	Model: 80YHCB60; Průtok: 60 m3/h
Poklop šachty	Evropský standard, 4 ks
Nouzový uzavírací ventil	4 ks
Vypouštěcí ventil	4 ks

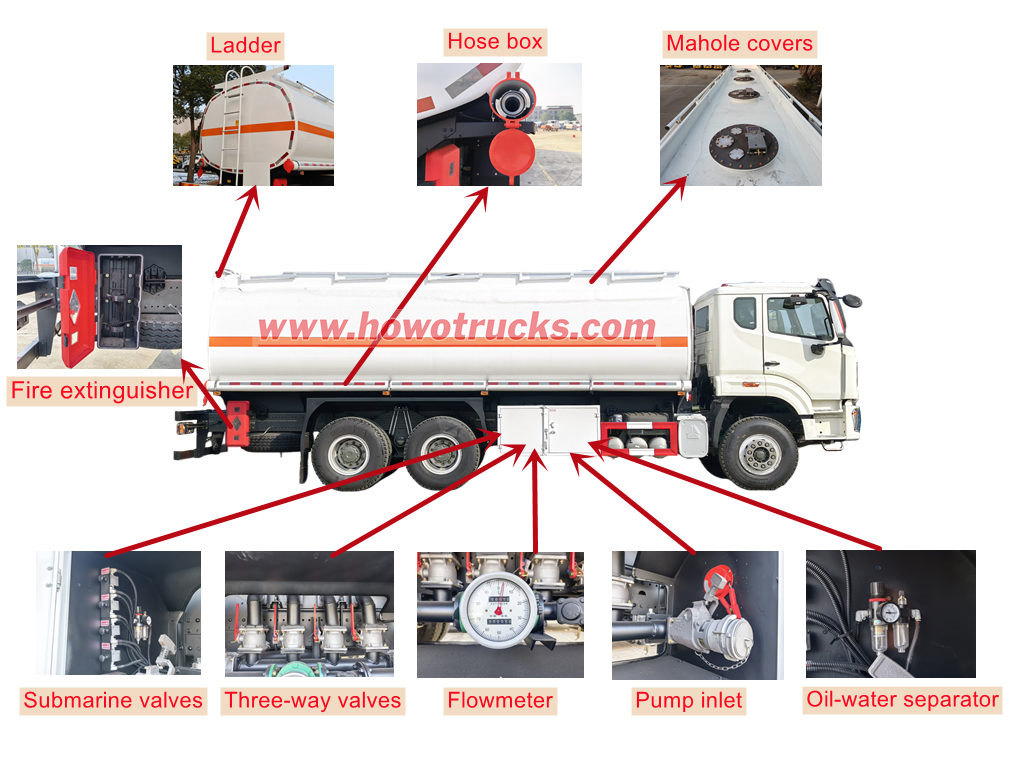

▶ Konstrukce cisternového vozu HOWO

Mezi hlavní součásti cisternového vozu HOWO na přepravu ropy patří těleso nádrže, přepážky, čerpadlo, potrubí, ventilový systém, bezpečnostní zařízení atd.

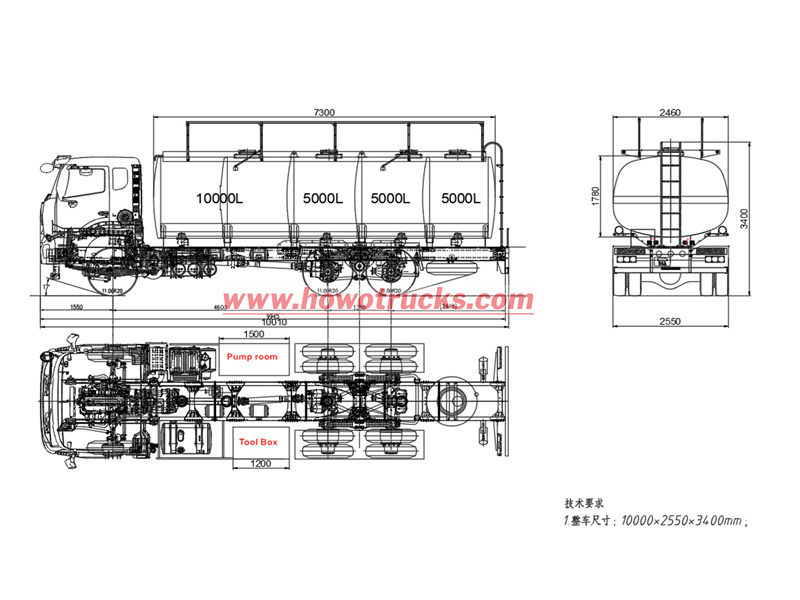

▶ Technický výkres nákladního vozidla HOWO Fuel Bowser

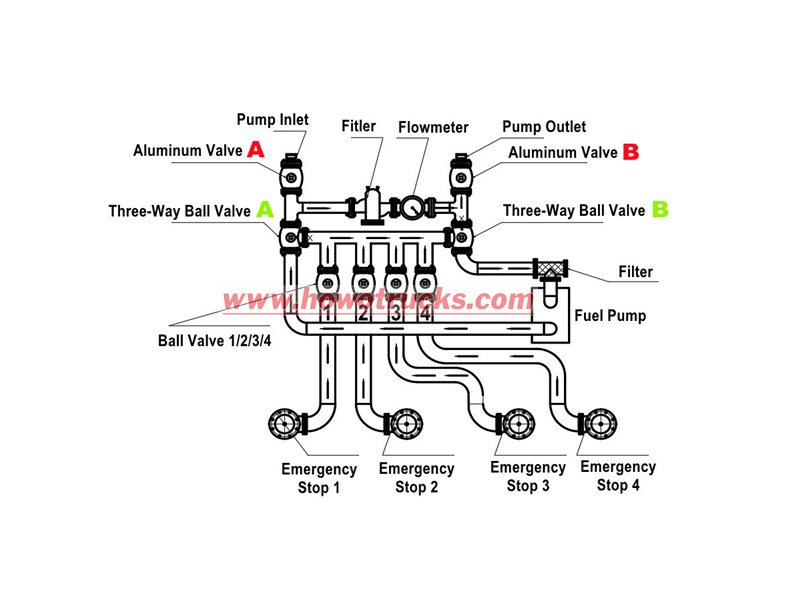

▶ Princip fungování palivového kamionu HOWO 25000L

Cisternový vůz HOWO NX na přepravu ropy využívá palubní palivové čerpadlo k provádění sacích a výtlačných funkcí. Spolu s potrubím a ventilovým systémem řídí směr toku ropného produktu pro dokončení nakládky a vykládky.
