Analýza technologie odtahových vozidel HOWO pro těžké náklady

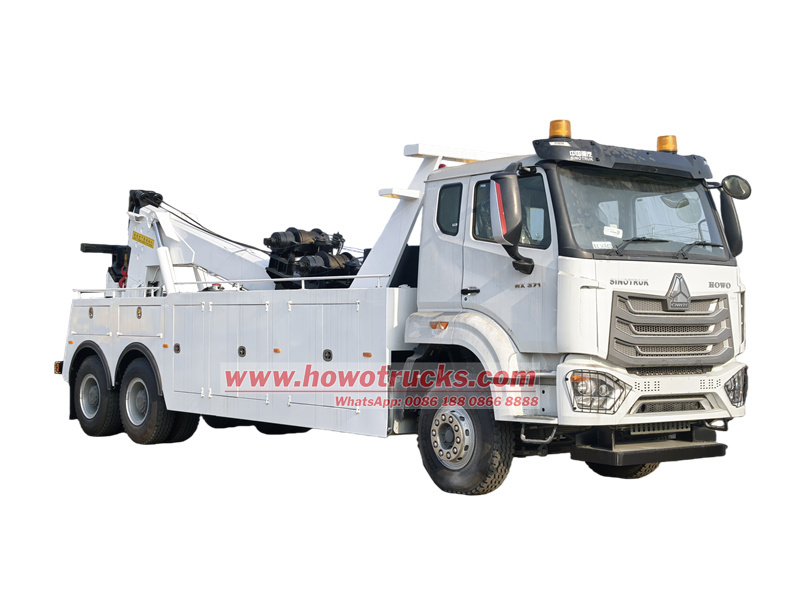

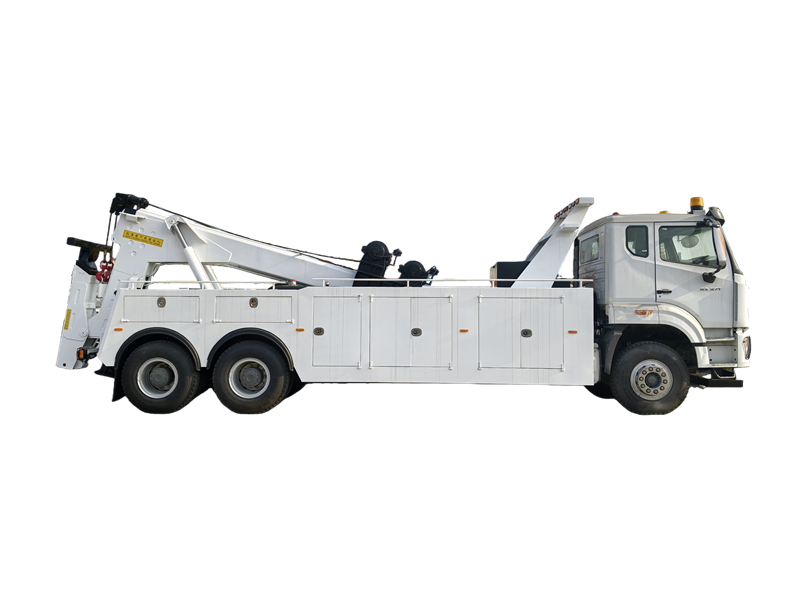

▶ Co je to těžký odtahový vůz HOWO?

Odtahový vůz HOWO pro těžká vozidla je běžné speciální vozidlo používané při silničních záchranných pracích, které se vyznačuje jak zvedacími, tak i tažnými schopnostmi. Používá speciální podvozek HOWO pro odtahová vozidla s nosností o 39 % vyšší než u běžných podvozků, vynikajícím tažným výkonem a lepší průchodností. Zvedací rameno ve tvaru U je navrženo s teleskopickou funkcí. Vozidlo může být vybaveno různými pracovními příslušenstvím, které umožňuje vykonávat více funkcí, jako je zvedání, tažení, přeprava a tahání. Je široce použitelné pro záchranu velkých vozidel, která se převrátila, sjela ze silnice nebo spadla do příkopů.

Podvozek	HOWO NX 6×4
Motor	WD615.47, 371 HP, vznětový motor
Max. nosnost	16 000 kg
Plně prodloužená nosnost	10 000 kg
Max. nosnost výložníku	30 000 kg
Max. výška zdvihu výložníku	5260 mm
Počet navijáků	2
Tažná síla navijáku	200 kN



▶ Struktura těžkého záchranného odtahového vozu HOWO

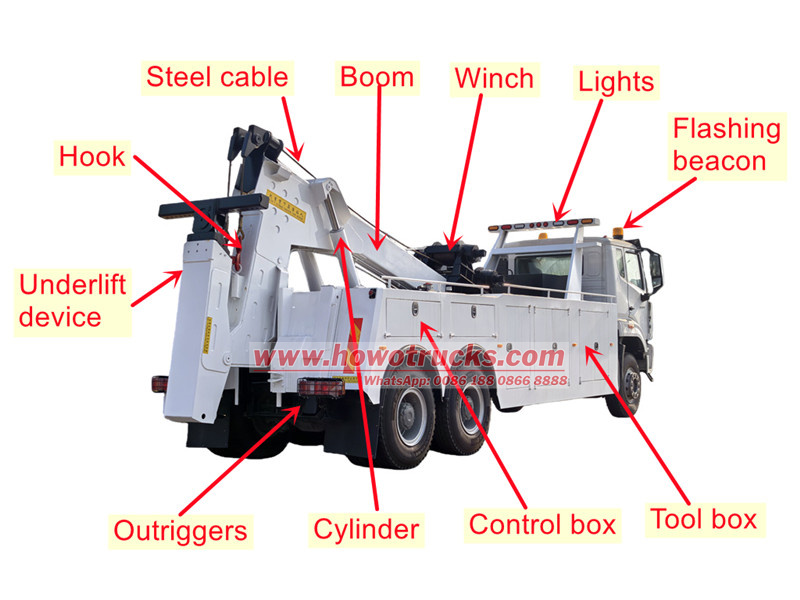

Těžký odtahový vůz HOWO NX se skládá hlavně ze šesti hlavních komponent: podvozku, zvedacího mechanismu, mechanismu tažného ramene, mechanismu vyklápění, hydraulického systému a řídicího systému.

• Podvozek: Na základě speciálního podvozku odtahového vozu HOWO NX, který poskytuje nosnost a výkon.

• Zvedací mechanismus: Zahrnuje naviják, výložník a hák, používané ke zvedání přední části nebo rámu poškozeného vozidla.

• Mechanismus spodního zvedání: Vícedílné teleskopické tažné rameno vybavené svorkami kol ve tvaru L nebo vidlicovými úchyty pro přímé zvedání kol nebo náprav, s upevňovacími zařízeními na konci pro zajištění kol.

• Mechanismus vyklápění: Poháněn hydraulickým válcem nastavuje úhel a výšku výložníku a tažného ramene pro přesné umístění a vyvážení zátěže.

• Hydraulický systém: Skládá se z čerpadla poháněného vývodovým hřídelem (PTO), vícecestného rozváděče, hydraulických válců a nádrže, které dodávají energii všem mechanismům.

• Řídicí systém: Používá boční rukojeť nebo dálkové ovládání k ovládání vícecestného ventilu, koordinuje zvedání, tažení a vyklápění.

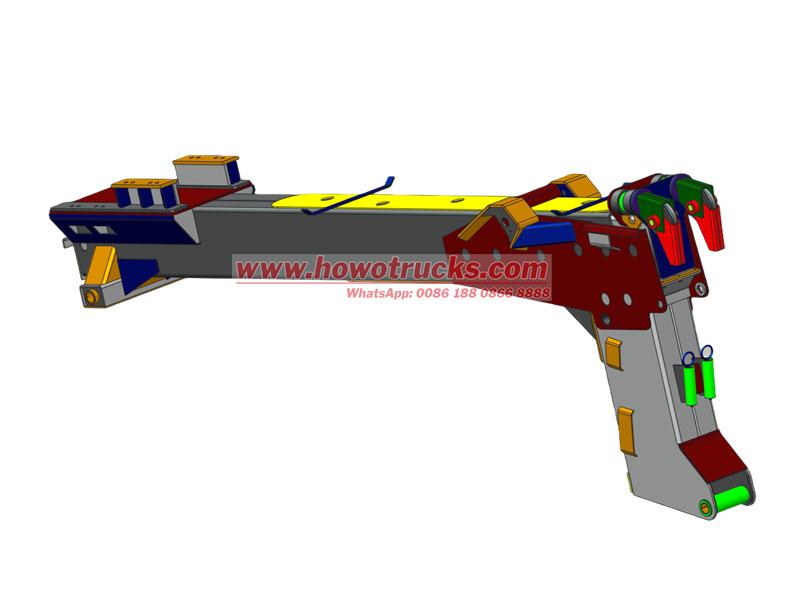

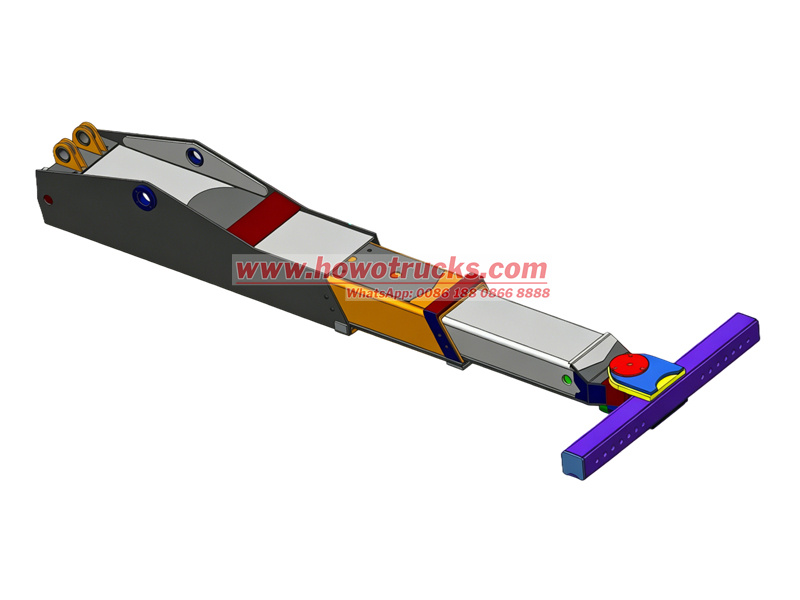

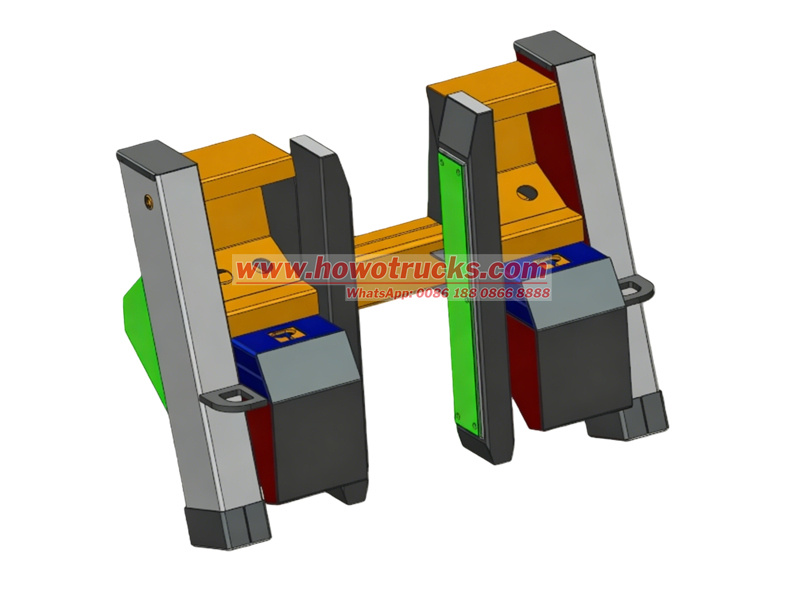

▶ Výkres odtahového vozu HOWO pro těžké náklady
