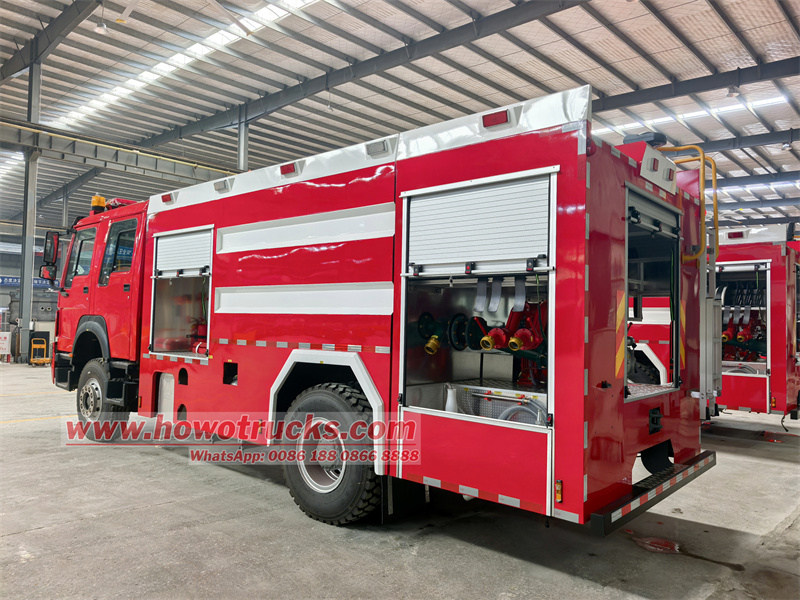

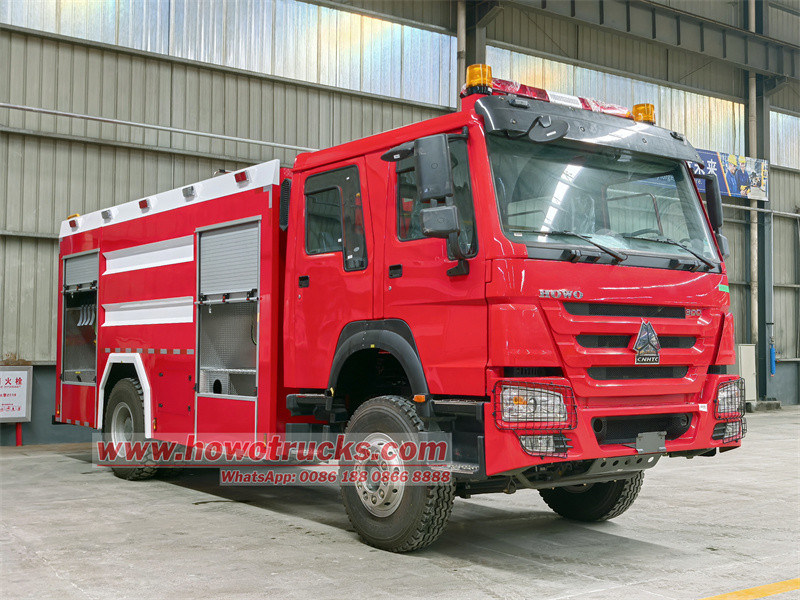

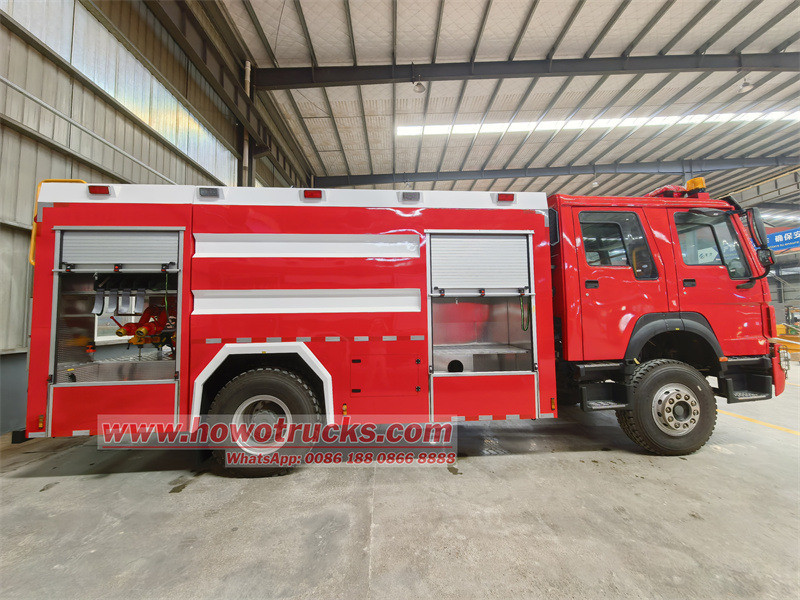

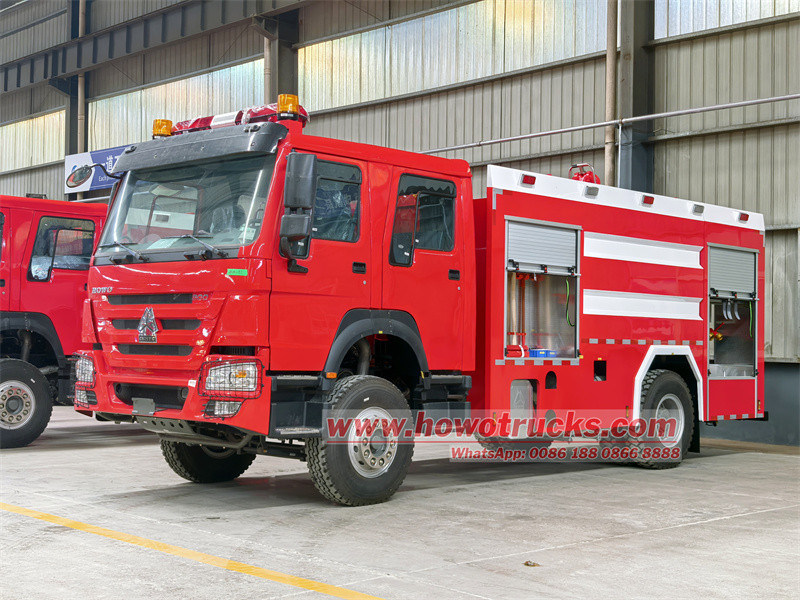

Hasičský vůz Howo s pěnou o objemu 5 metrů krychlových má kabinu Sinotruk HW76 s rozvorem 4600 mm, je vybaven motorem WEICHAI WP10.300E22 a převodovkou HW19710. V přední části nástavby se nachází prostor pro vybavení hasičského vybavení, zatímco střední část obsahuje nádrž na vodu z uhlíkové oceli o objemu 4 metry krychlové a nádrž na pěnu o objemu 1 metr krychlový. V zadní části se nachází čerpací stanice vybavená požárním čerpadlem CB10/60-RS, ovládacím panelem a hasičským vybavením. Na střeše je namontován požární monitor PL8/48.
Pracovní kapacita :
5000LTyp kabiny :
HOWO HW76Pohonný systém :
4X2Rozvor (mm) :
4600Specifický motor :
300 HP / WEICHAI WP10.300E22Převodovka :
HW19710 , manual, 10 forwards & 2 reversesPřední náprava (kg) :
9500Zadní náprava (kg) :

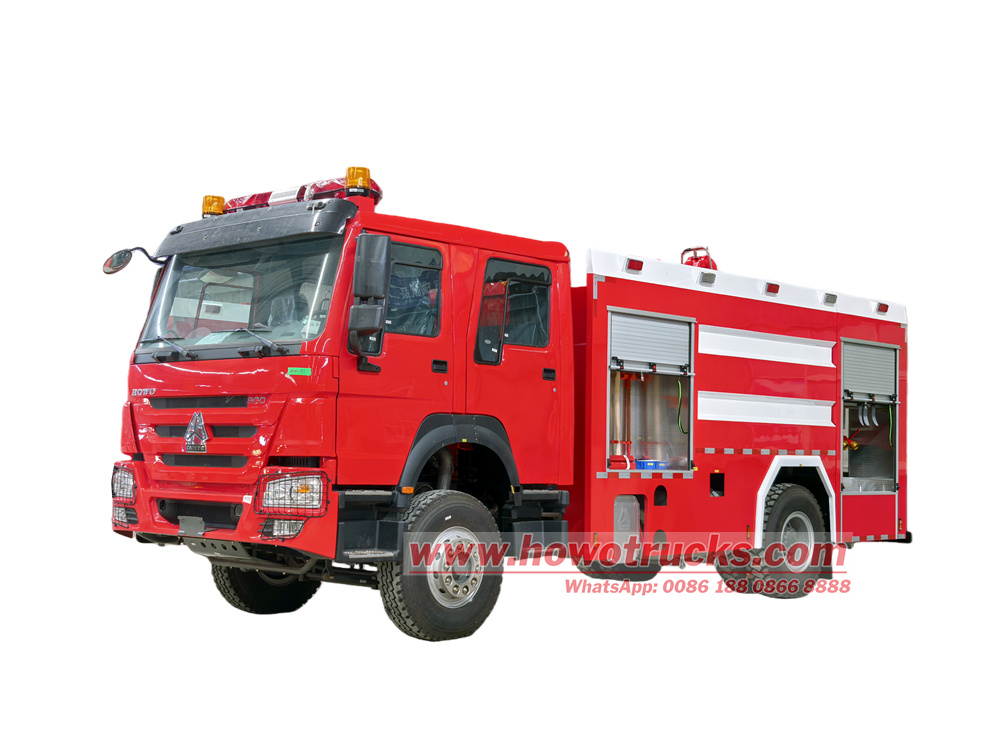

16000kgTen/Ta/To Záchranný čerpací vůz Sinotruk HOWO pro policii je vysoce mobilní, rychle reagující hasičský vůz střední velikosti s rozprašováním pěny vhodný pro hasičské a záchranné mise ve městech, průmyslových a těžebních podnicích a přístavech. Vozidlo, upravené z podvozku Sinotruk Howo HW76 a vybavené motorem o výkonu 300 koní, se vyznačuje racionálním uspořádáním, spolehlivým výkonem a systémem vody a pěny o objemu 5 metrů krychlových, spolu s vysoce kvalitním požárním čerpadlem a monitorem, což mu dává vynikající hasičské schopnosti.

Naše továrna je profesionálním výrobcem v oblasti nákladních vozidel,
Zaručujeme, že všechny produkty jsou zcela nové a vysoce kvalitní.
»Ⅰ.Definice a úvod k produktu:
Výrobce:CS TRUCKS GROUP LIMITED
Funkce
Spolehlivý podvozek: Využívá podvozek Sinotruk HW76, motor Weichai o výkonu 300 koní a převodovku HW19710, což zajišťuje silný výkon a efektivní převod.
Praktická nádrž: Vodní nádrž o objemu 4 metry krychlové a pěnicí nádrž o objemu 1 metr krychlový, vhodná pro kombinované hašení vody a pěny u malých až středně velkých požárů.
Silná hasičská kapacita: Vybaven čerpadlem CB10/60-RS a střešním vodním dělem PL8/48, které nabízí vysoký průtok, rychlé nasávání vody a dlouhý dosah.
Rozumná struktura: Jasně vymezené zóny pro přední zařízení, střední nádrž a zadní čerpací stanici, což usnadňuje přístup k zařízením.
Široké aplikace: Vhodné pro počáteční hašení požárů v městských oblastech, městech, průmyslových a těžebních zařízeních, ropných skladech a chemických závodech.
» II.Parametr produktu pro HOWO300HP pěnový hasičský vůz:
| Hasičský vůz s pěnovou vodou HOWO o objemu 5 cbm | |||
| Hlavní specifikace | Značka nákladního vozu | Nákladní vozy CS | |
| Celkový rozměr (D*Š*V) | 8580×2540×3660 mm | ||
| Chata | Kabina HOWO HW76, dvouřadá, s klimatizací, elektronickými okny, USB | ||
| Celková hmotnost/Pohotovostní hmotnost | 16000/10500 kg | ||
| Model pohonu | 4x2, levostranné řízení | ||
| Zatížení přední/zadní nápravy | VGD95, 9500/MCX16, 16000 kg | ||
| Rozvor kol | 4600 mm | ||
| Rozměr a číslo pneumatiky | 12.00R20, 6+1 kolo | ||
| Přenos | SINOTRUK HW19710, manuální, 10 předních a 2 zadních | ||
| Barva | Červená, standardní. | ||
| Motor | Typ motoru | Řadový šestiválcový, vodou chlazený, čtyřtaktní, přeplňovaný a s mezichladičem, vysokotlaké vstřikování common rail | |
| Model motoru | WEICHAI WP10.300E22 | ||
| Koňská síla | 300 koní/ 221 kW | ||
| Přemístění | 9,726 l | ||
| Emise | EURO 2 | ||
| Horní část těla | |||
| Nádrž | Kapacita | Vodní nádrž o objemu 4000 litrů,1000litrová nádrž na pěnu | |
| Materiál | Vodní nádrž z uhlíkové oceli, pěnová nádrž z nerezové oceli | ||
| Požární čerpadlo | Model | CB10/60-RS | |
| Tlak | 1 MPa | ||
| Maximální pracovní tlak | 1,082 MPa | ||
| Maximální povolený vstupní tlak | 0,4 MPa | ||
| Tavidlo | 60 l/s | ||
| Maximální sací výška | 7m | ||
| Jmenovité otáčky | 3200±50 ot./min | ||
| Poměr rychlosti | 1:1,44 | ||
| Požární monitor | Model | PL8/48 | |
| Tok | 48 l/s | ||
| Jmenovitý pracovní tlak | 0,8 MPa | ||
| Rozsah | Voda | ≥70 m | |
| Pěna | ≥60m | ||
| Rotace výšky tónu | - 45~+70° | ||
| Horizontální rotace | 0~360° | ||


» Ⅲ.Konfigurace podvozku

• Kabina: Prodloužená kabina Sinotruk HW76 nabízí vynikající výhled a pohodlnou jízdu.
• Rozvor: 4600 mm
• Motor: Vznětový motor Weichai WP10.300E22, objem 9,726 l, maximální výkon 220 kW/300 koní.
• Přenos: 10stupňová manuální převodovka Sinotruk řady HW19710 nabízí jasné řazení, vysokou účinnost převodovky a přizpůsobivost složitým podmínkám na silnici.

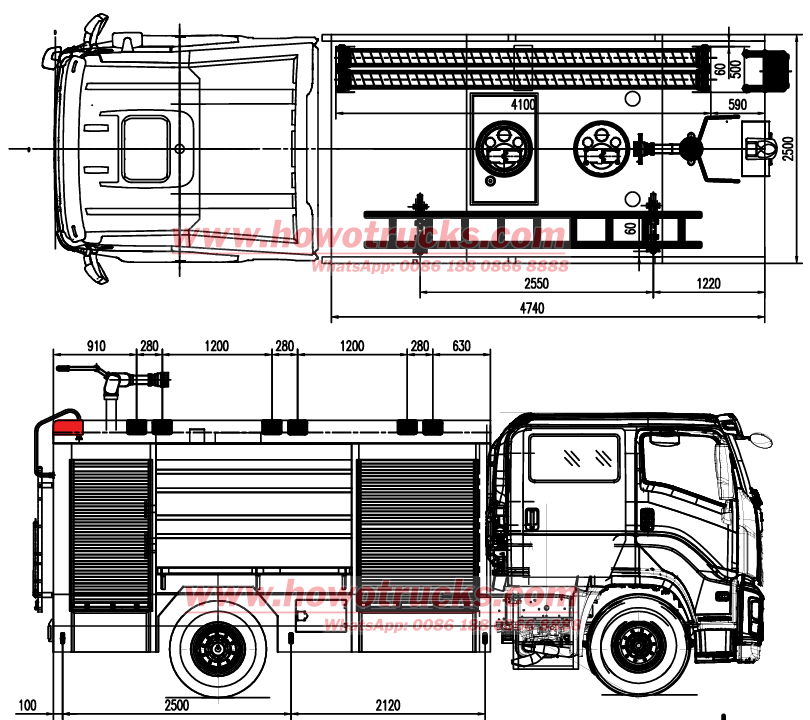

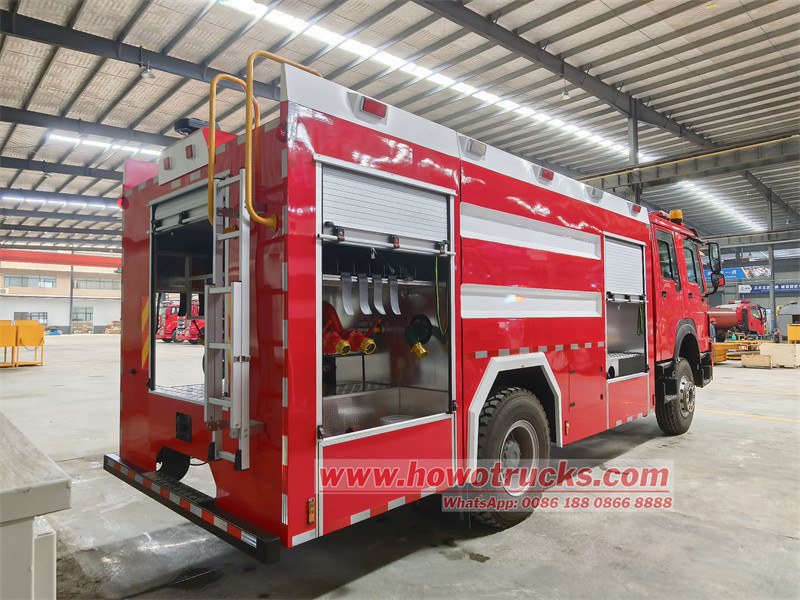

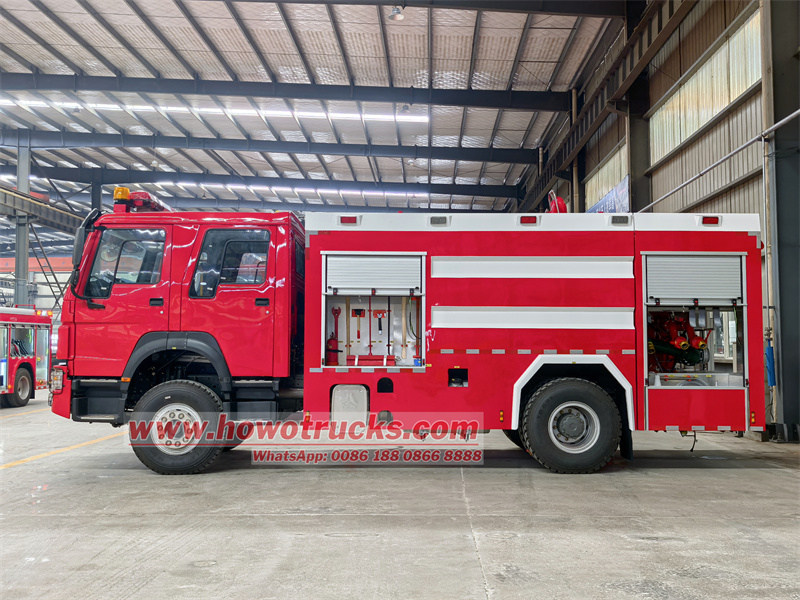

Horní konstrukce má modulární konstrukci, rozdělenou do čtyř hlavních oblastí: místnost s vybavením, vodní nádrž, pěnicí nádrž a čerpací stanice.

1. Místnost s vybavením (přední část)
• Nachází se za kabinou řidiče a nabízí dostatek prostoru, je kompletně obložen panely z lesklé hliníkové slitiny s vzorem a je vybaven roletovými dveřmi z hliníkové slitiny.
•Může skladovat běžně používané hasičské vybavení, jako jsou hasičské lopaty, sekery, krumpáče, nadzemní i podzemní klíče na hydranty, páčidla, pasové sekery, gumová kladiva, můstky na hadice, kryty hadic, hasicí přístroje atd. Toto vybavení je uloženo na pevných místech, jasně označeno a snadno přístupné.

2. Nádrže na kapaliny (střední část)
• Objem vodní nádrže: 4 metry krychlové, uhlíková ocel, s vnitřními přepážkami pro snížení kymácení během jízdy.
• Objem nádrže na pěnu: 1 metr krychlový, oddělená od vodní nádrže, nerezová ocel.

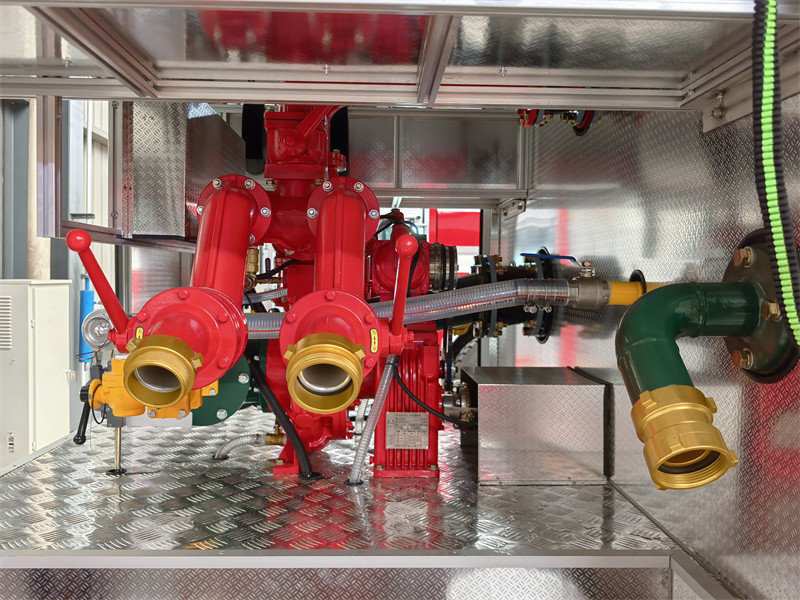

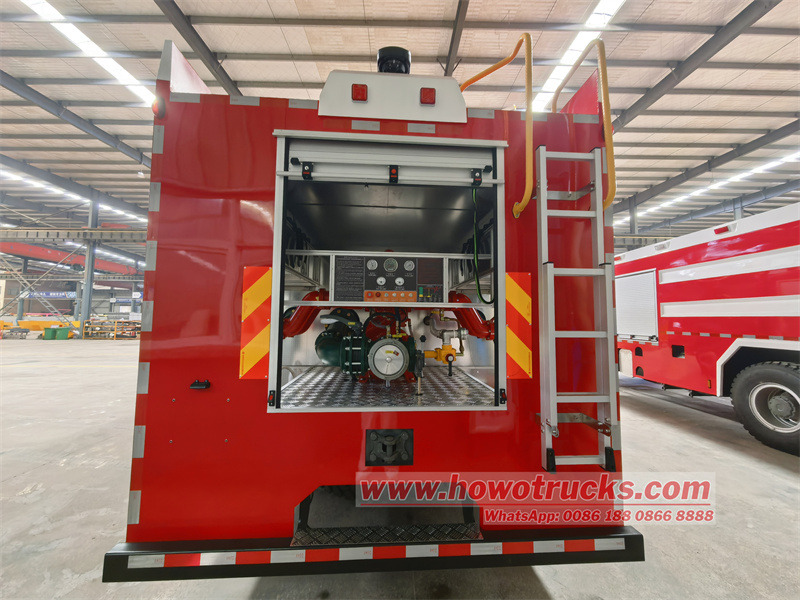

3. Čerpací místnost (zadní část)
Zadní čerpací místnost je jádrem výkonu vozidla; všechny hasičské operace se spoléhají na systém čerpací místnosti.
• Vybaven rolovacími dveřmi a rámem z hliníkové slitiny.

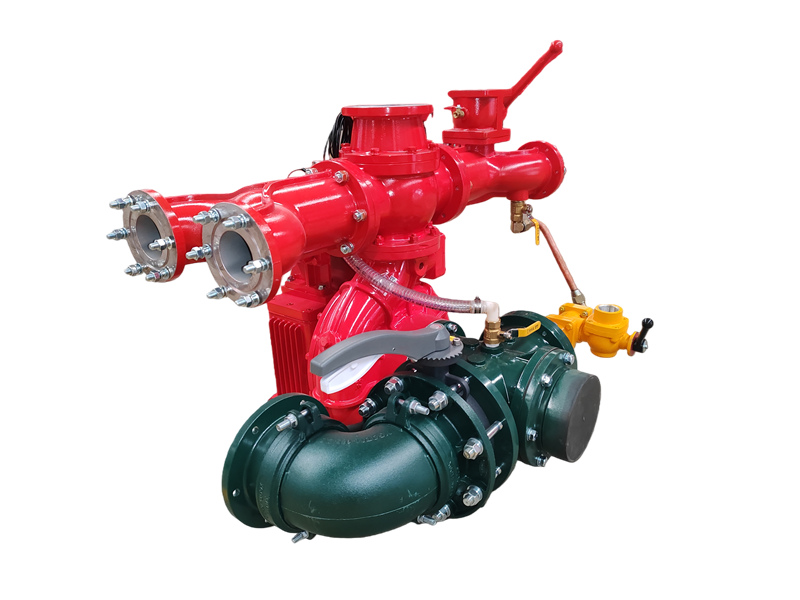

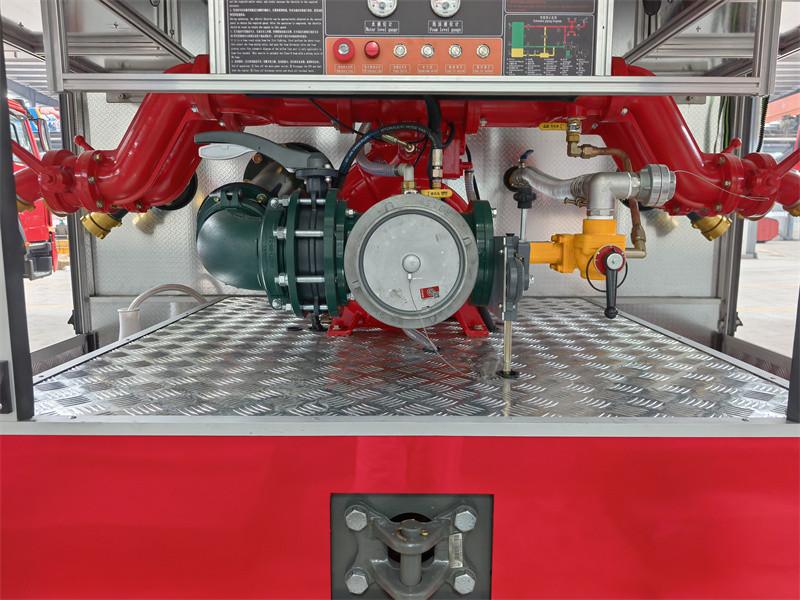

• Požární čerpadlo: Vybaven nízkotlakým požárním čerpadlem CB10/60-RS,
Jmenovitý průtok 60 l/s při 1,0 MPa,
Maximální hloubka sání 7 m,
Doba nastřikování ≤50 s,
Maximální podtlak ≥85 kPa
| Model požárního čerpadla | Tavidlo(L/s) | Tlak(MPa) | Otáčky hřídele čerpadla(otáčky za minutu) | Výkon (kw) | Hloubka sání (m) | Maximální pracovní tlak |
| CB10/60-RS | 60 | 1.0 | 3200±50 ot./min | 99,71 | 3 | 1,082 MPa |
| 42 | 1.3 | 3528±50 ot./min | 109,18 | - | ||
| 30 | 1.0 | 3326±50 ot./min | - | 7 | - |

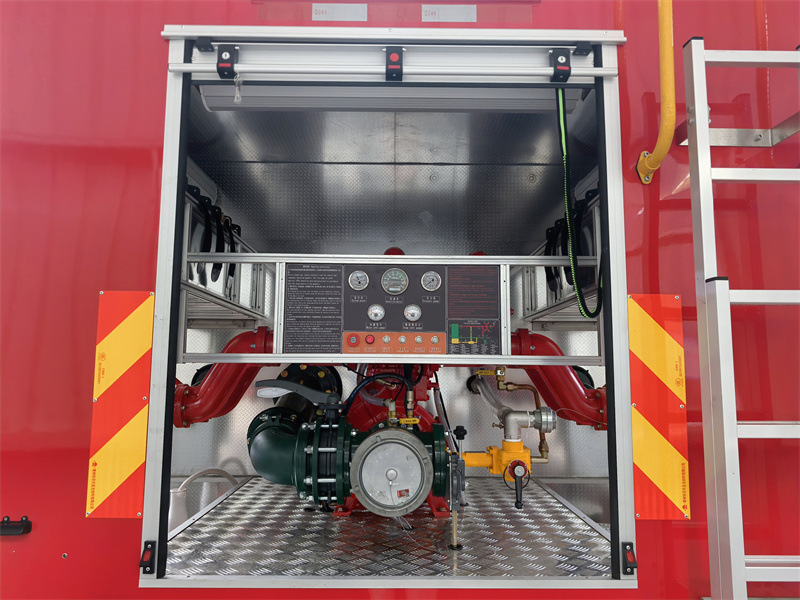

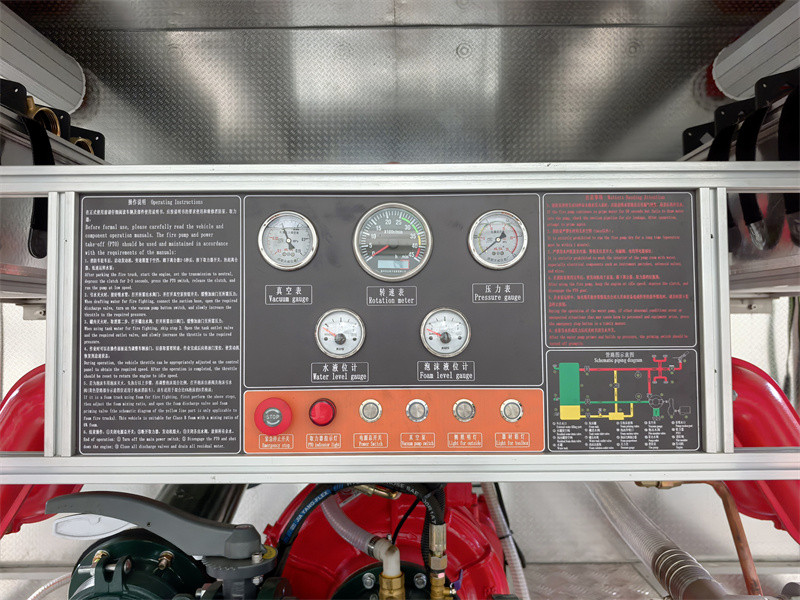

• Ovládací panel:
Integrovaný návod k obsluze, bezpečnostní opatření, schéma potrubí a indikátory pro vakuoměr, otáčkoměr, tlakoměr, vodoměr, hladinoměr pěny atd.; tlačítka pro nouzový vypínač, indikátor PTO, hlavní vypínač, vakuové čerpadlo, boční osvětlení a indikátor skříňky s vybavením; intuitivní ovládání.

• Potrubní systém:

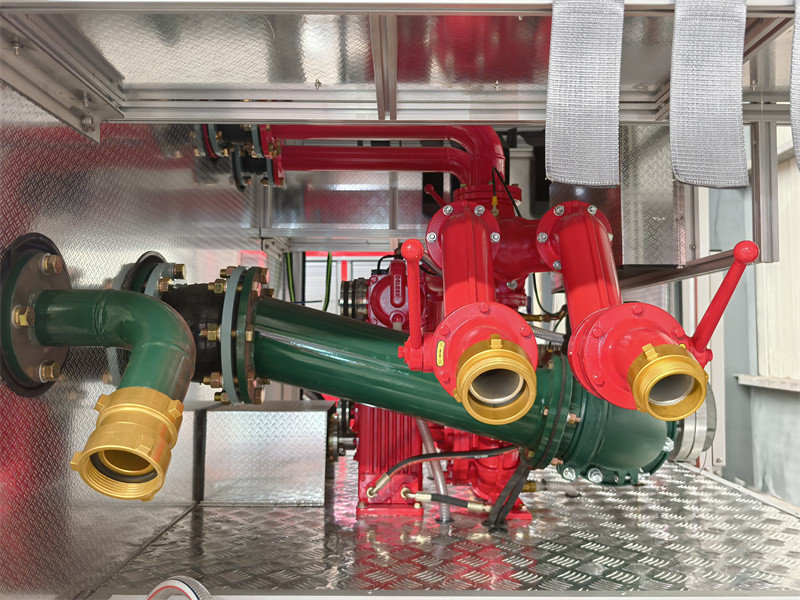

Obsahuje vstup čerpadla DN150, dva externí vstupy vody DN100 na obou stranách nádrže a jeden výstup DN80 a jeden výstup DN65 na každé straně čerpadla. Umožňuje samonasávání nádrže, externí přívod vody, výdej vody nebo pěnivé směsi z nádrže a současný provoz požárních monitorů/hadic.

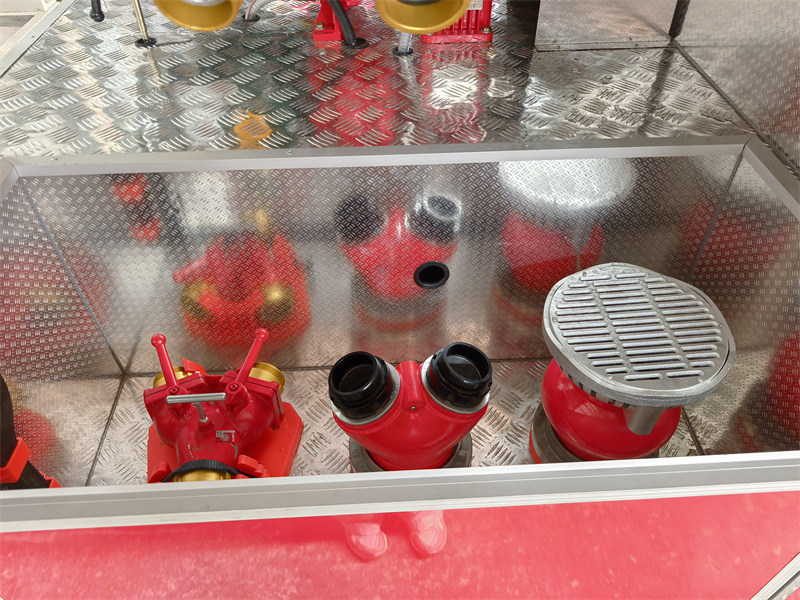

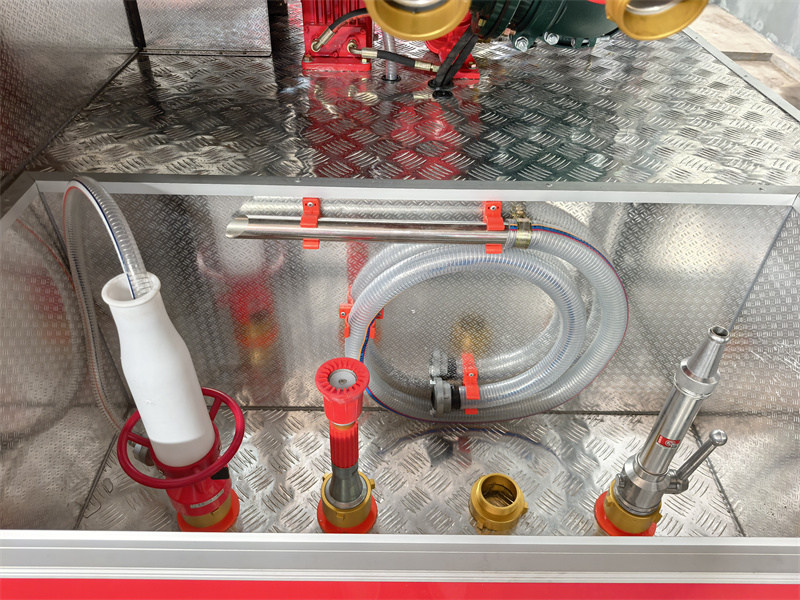

• Hasičské vybavení:
Čerpací místnost je vybavena požárními hadicemi, pěnovacími pistolemi, reduktory, sacími trubkami na pěnu, sběračmi vody, filtry, rozdělovači a požárními hadicemi.

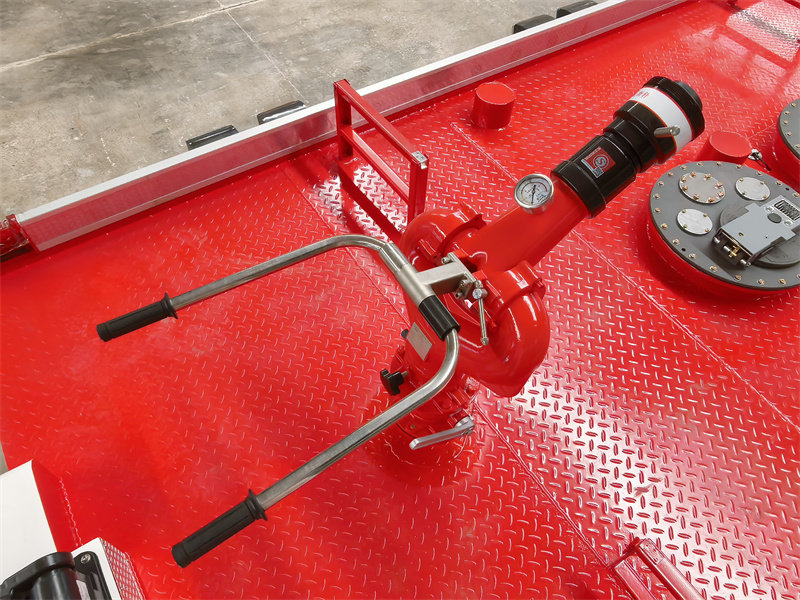

4. Požární monitor na střeše nádrže:
Model: PL8/48, průtok 48 l/s, dosah ≥70 m pro vodu, ≥60 m pro pěnu, horizontální rotace 360°, elevace -45°~+70°. Vhodné pro hašení požárů velkých ploch na dlouhé vzdálenosti, hašení požárních bodů ve výškách a hašení požárů v nebezpečných prostorách nepřístupných personálu. Jedná se o nejagresivnější výstupní část celého vozidla.

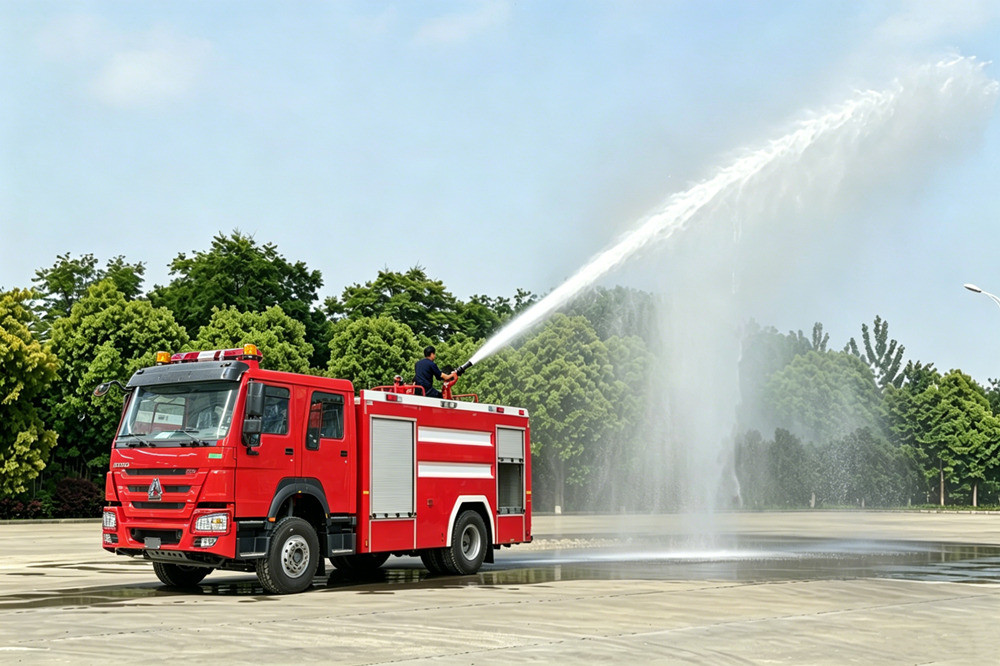

» Ⅴ. Testování:
